24

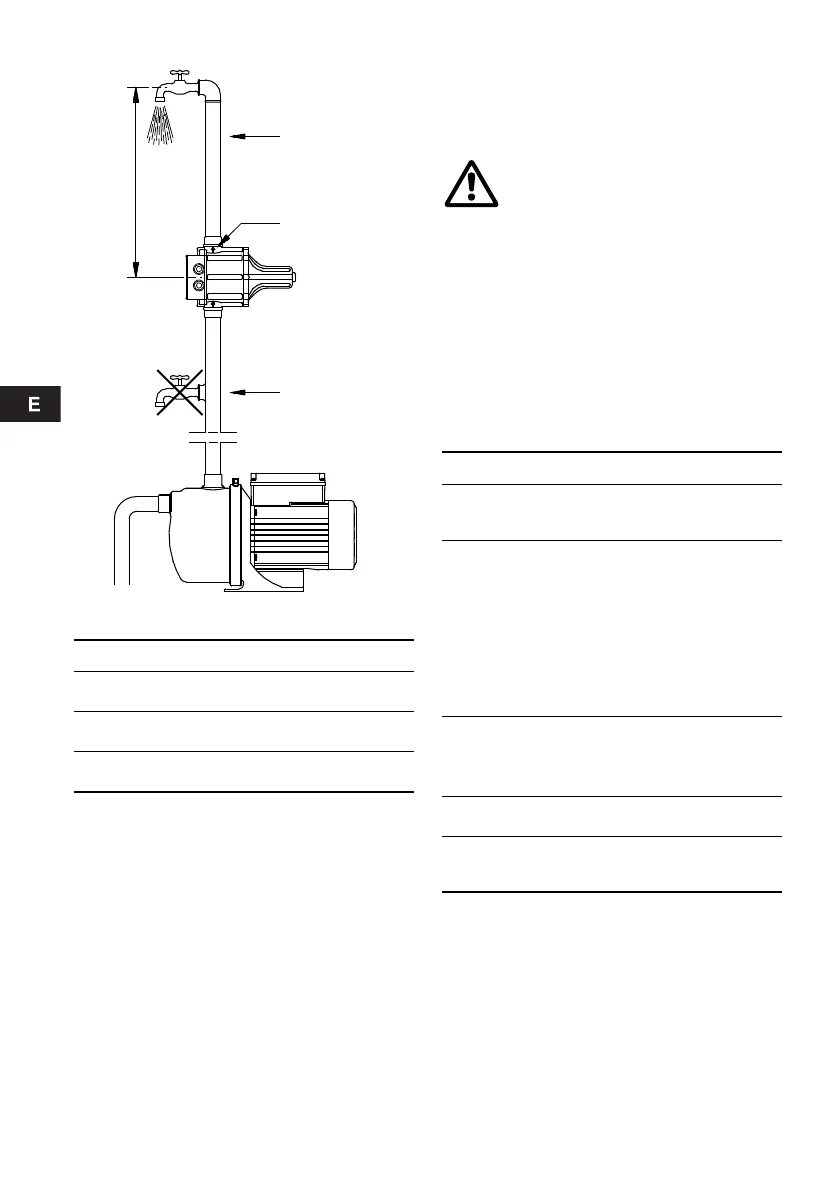

Fig. 4 Ejemplo de instalación
La unidad puede montarse directamente en la des-
carga de la bomba o entre la bomba y el primer
punto de toma.
A Se recomienda instalar la unidad de forma que
la distancia de altura entre la unidad y el punto
de toma más alto no supere los valores indicados.
B Las flechas en la unidad indican el sentido del
flujo. Siempre instalar la unidad con las flechas
hacia arriba.
C No instalar puntos de toma entre la bomba
y la unidad.
4. Conexión eléctrica
La conexión eléctrica y la protección deben reali-
zarse según la normativa local.
Realizar la conexión eléctrica como se indica en
la fig. B, página 78.
Nota: Si la unidad está incorporada en un sistema
que está conectado a un sistema de suministro
eléctrico que está separado/puede separarse del
suministro público, por ejemplo funcionamiento con
generador, la unidad debe estar protegida contra
sobrevoltaje.
5. Puesta en marcha
Ver también figs. C y D, página 78.
TM00 5589 1195
Tipo H máx.
PC 15
PC 22
15 m
22 m
EC 15
EC 22
8 m
10 m
MC 15
MC 22
15 m
22 m
Nunca realizar conexiones en la caja de
conexiones de la unidad sin haber des-
conectado el suministro eléctrico.
La unidad debe conectarse a un
interruptor externo con una separación
mínima de contactos de 3 mm en todos
los polos.
Paso Acción
1
Conectar el suministro eléctrico.
Luces testigo verde y amarilla
encendidas.
2
La bomba funciona durante unos
segundos hasta que el sistema tenga
presión.
La bomba para y la luz testigo amarilla
se apaga.
El sistema está listo para funcionar.
Nota: No hay presión en el sistema.
• PC/MC: luz testigo roja encendida.
Ir a punto 3.
• EC: ir a punto 3.
3
Abrir un grifo y pulsar Reset/Restart
• PC/MC: hasta que la luz testigo roja
se apague.
• EC: hasta que el agua empiece a fluir.
4
Cerrar el grifo.
La bomba para.
5
Luz testigo verde encendida.
La luz testigo amarilla se apaga.
La unidad está lista para funcionar.
