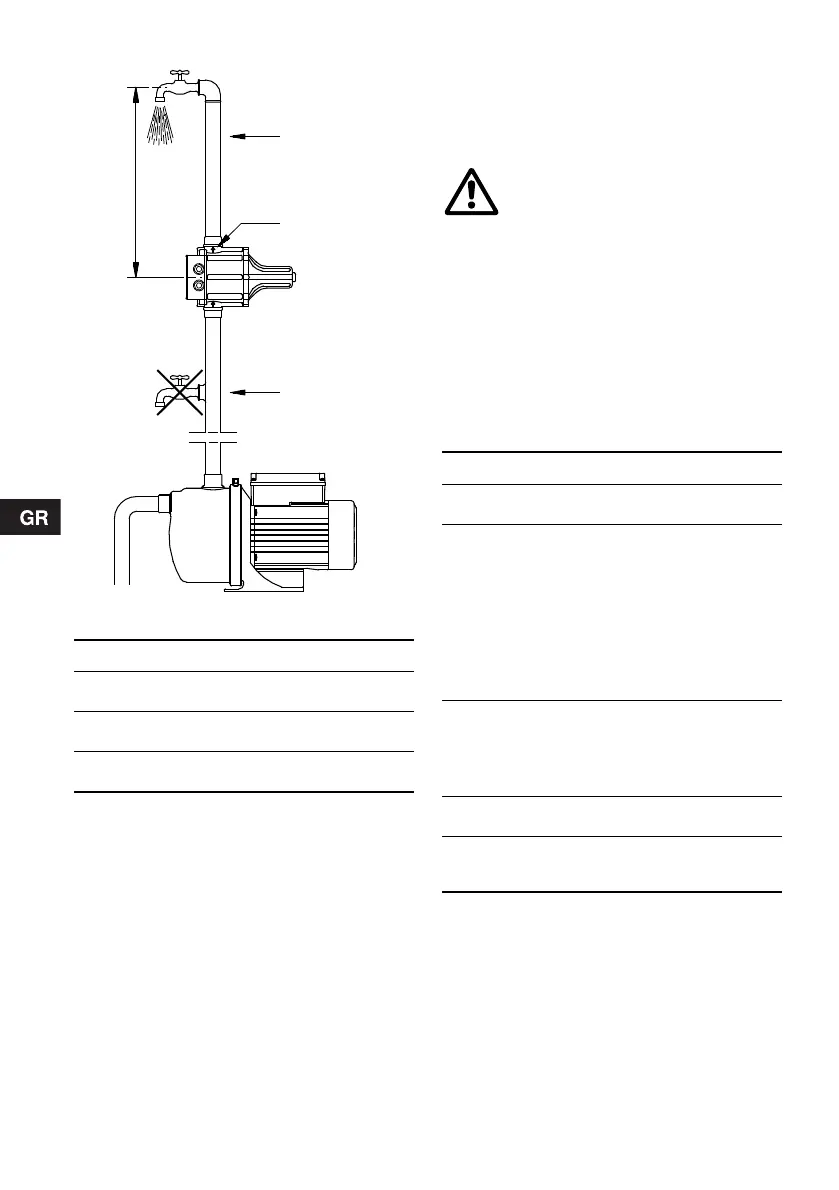

Σχ. 4 Παράδειγμα εγκατάστασης
Η μονάδα μπορεί να συνδεθεί απευθείας στην
κατάθλιψη της αντλίας ή μεταξύ αντλίας και πρώτης
παροχής.
A Συνιστάται να τοποθετείται έτσι η μονάδα ώστε η
κατακόρυφη απόσταση από τη μονάδα ως την
ψηλότερη παροχή να μην υπερβαίνει τις τιμές που
αναφέρονται.
B Τα βέλη στη μονάδα επισημαίνουν την
κατεύθυνση της ροής. Εγκαθιστάτε τη μονάδα
πάντα με το βέλος να δείχνει προς τα πάνω.
C Μην συνδέετε παροχές μεταξύ αντλίας και
μονάδας.
4. Ηλεκτρική σύνδεση
Η ηλεκτρική σύνδεση και προστασία πρέπει να
διεξάγονται σύμφωνα με τους τοπικούς κανονισμούς.
Κάντε την ηλεκτρική σύνδεση όπως φαίνεται στο
σχ.B, σελίς 78.
Σημείωση: Αν η μονάδα είναι ενδεχόμενο να
λειτουργήσει με ηλεκτρική παροχή εκτός δημόσιου
δικτύου (ΔΕΗ), π.χ. λειτουργία με γεννήτρια, τότε η
μονάδα θα πρέπει να προστατευθεί από
ενδεχόμενη
υπέρταση.
5. Εκκίνηση
Βλέπε επίσης σχ. C και D, σελίς 78.
TM00 5589 1195
Τύπος H max.
PC 15
PC 22
15 m
22 m
EC 15
EC 22
8 m
10 m
MC 15
MC 22
15 m
22 m
A
B
C
H
Μην κάνετε ποτέ συνδέσεις στο
ακροκιβώτιο της μονάδας άν δεν έχετε
διακόψει προηγουμένως την ηλεκτρική
παροχή.
Η μονάδα πρέπει να συνδέεται με
εξωτερικό διακόπτη δικτύου με
ελάχιστο διάκενο επαφών 3 mm σε
όλους τους πόλους.
Βήμα Ενέργεια
1
Ανοίξτε την ηλεκτρική παροχή.
Ανάβουν η πράσινη και κίτρινη ενδεικτική.
2
Η αντλία λειτουργεί για λίγα δευτερόλεπτα
μέχρι να σηκωθεί πίεση στο σύστημα.
Η αντλία σταματά και σβήνει η κίτρινη
ενδεικτική λυχνία.
Το σύστημα είναι έτοιμο για λειτουργία.
Σημείωση: Αν δεν υπάρχει πίεση στο
σύστημα,
•PC/MC: ανάβει η κόκκινη ενδεικτική.
Πηγαίνετε στο σημείο 3.
•EC: Πηγαίνετε στο σημείο 3.
3
Ανοίξτε μια βρύση και πατήστε
Reset/Restart
•PC/MC: μέχρι να σβήσει η κόκκινη
ενδεικτική λυχνία.
•EC: μέχρι να αρχίσει να τρέχει νερό.
4
Κλείστε τη βρύση.
Η αντλία σταματά.
5
Η πράσινη ενδεικτική λυχνία ανάβει.
Η κίτρινη ενδεικτική λυχνία σβήνει.
Η μονάδα είναι έτοιμη για λειτουργία.
