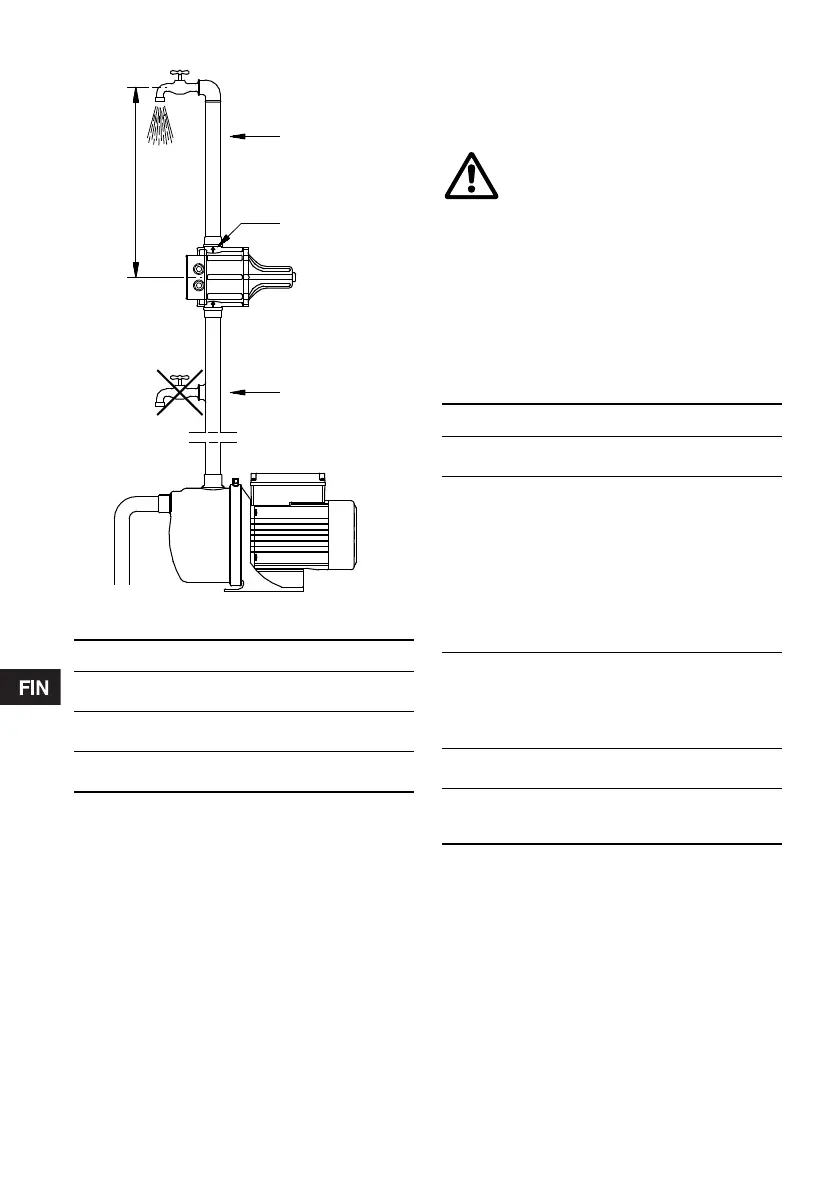

Kuva 4 Asennusesimerkki
Laite voidaan asentaa suoraan pumpun paineliitän-
tään tai pumpun ja ensimmäisen vesipisteen välille.
A Laite on suositeltavaa asentaa siten, että korkeus-
ero laitteen ja korkeimman vesipisteen välillä ei
ylitä annettuja arvoja.
B Laitteessa olevat nuolet kertovat virtaussuunnan.
Laite on asennettava aina nuolet ylöspäin.
C Vesipisteitä ei saa asentaa pumpun ja laitteen
väliin.
4. Sähköliitännät
Sähköliitännät ja suojaus on tehtävä paikallisten
määräysten mukaisesti.
Sähköliitännät tehdään sivun 78 kuvan B mukaisesti.
Huom: Jos laite sisältyy järjestelmään, joka on kyt-
ketty yleisestä sähköverkosta erotettuun/erotetta-
vissa olevaan sähkönsyöttöjärjestelmään, esim.
generaattoriin, laite on suojattava ylijännitettä vas-
taan.
5. Käyttöönotto
Katso myös kuvia C ja D, sivulla 78.
TM00 5589 1195
Tyyppi H max.
PC 15
PC 22
15 m
22 m
EC 15
EC 22
8 m
10 m
MC 15
MC 22
15 m
22 m
Kytkentärasiaan ei saa tehdä liitäntöjä
ennen kuin sähkönsyöttö on katkaistu.
Laite on kytkettävä ulkoiseen
syöttöjännitteen katkaisijaan, joissa
kaikkien napojen katkaisuväli on
vähintään 3 mm.
Vaihe Toimenpide
1
Kytke sähkönsyöttö päälle.
Vihreä ja keltainen merkkivalo syttyvät.
2
Pumppu käy muutaman sekunnin ajan,
kunnes järjestelmään muodostuu
painetta.
Pumppu pysähtyy ja keltainen merkkivalo
sammuu.
Järjestelmä on toimintavalmis.
Huom: Jos järjestelmässä ei ole painetta,
• PC/MC: punainen merkkivalo syttyy.
Siirry vaiheeseen 3.
• EC: siirry vaiheeseen 3.
3
Avaa hana ja paina Reset/Restart-
painiketta
• PC/MC: kunnes punainen merkkivalo
sammuu.
• EC: kunnes vesi alkaa virrata.
4
Sulje hana.
Pumppu pysähtyy.
5
Vihreä merkkivalo syttyy.
Keltainen merkkivalo sammuu.
Laite on toimintavalmis.
