La puesta a tierra se realizará según la
normativa del país en el que se realiza
la instalación para evitar la aparición
de tensiones en las masas metálicas a
causa, entre otras posibles, de defec-
tos de aislamiento.
El grupo electrógeno dispone de al
menos un tornillo para la puesta a
tierra ubicado en la bancada.
Los sistemas de escape de los grupos electrógenos están diseñados para minimizar las
emisiones sonoras y conducirlos gases de escape a un lugar exterior.
Las emisiones de escape son perjudiciales para el ser humano por lo que es imprescindible
que los gases sean conducidos al aire libre a una
zona en donde no produzcan molestias.
Es recomendable realizar aislamiento térmico de las tuberías en aquellas zonas en las que
atraviesen las paredes para impedir que el calor se disperse por los muros del edificio.
Los sistemas de escape deben de unirse al motor mediante conexiones flexibles para
impedir que se transmitan las vibraciones y los movimientos producidos durante el arran-
que y paro del motor. Del mismo modo es importante que los conductos de escape se
encuentren apoyados en el edificio para evitar que todo el peso de los mismos descanse
sobre el motor.
La salida de la línea de escape debe de ser diseñada para evitar la penetración del agua por
ello en caso de tratarse de un escape vertical estará dispuesto de una charnela en su parte
final.
4.3. SISTEMA DE ESCAPE

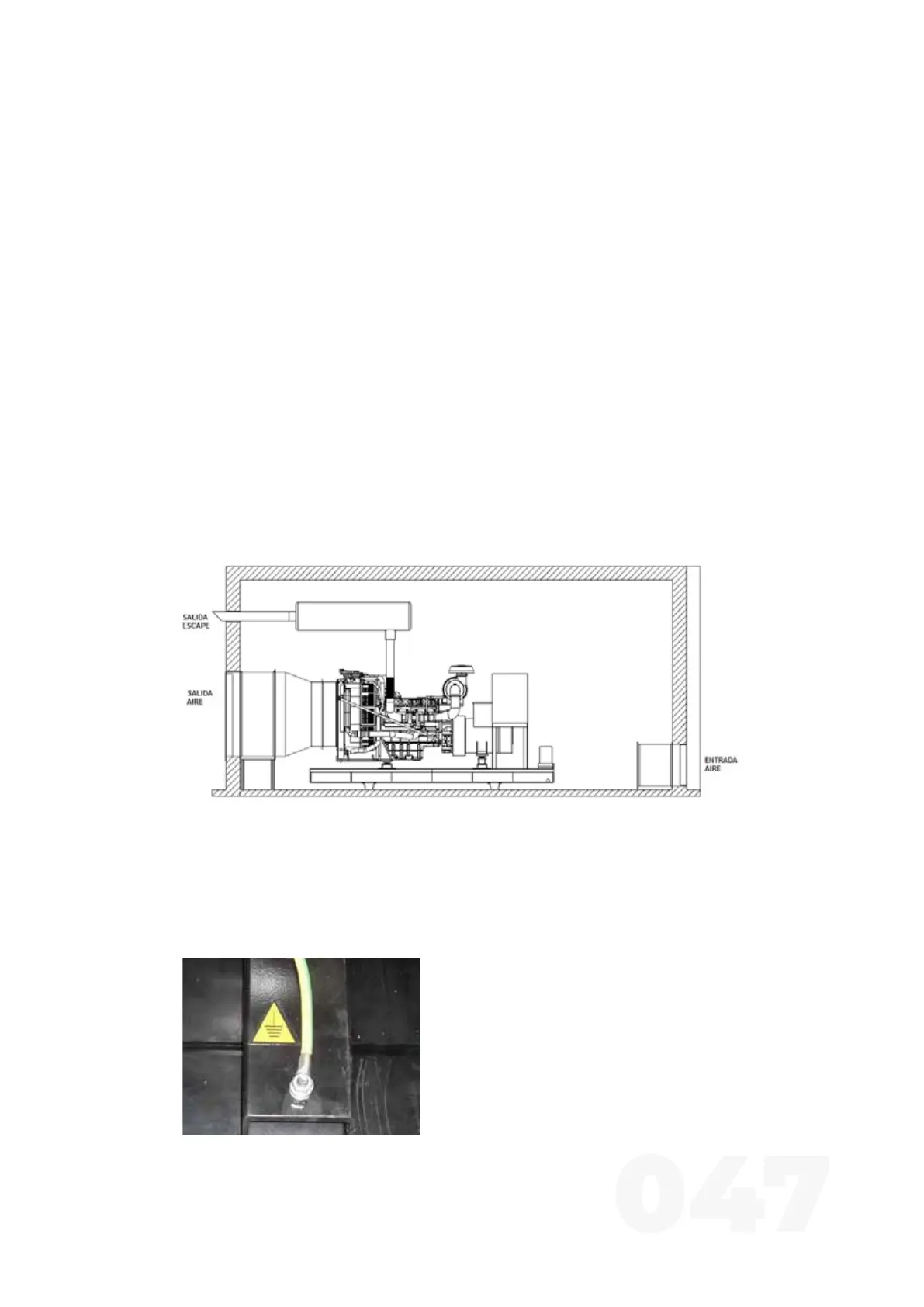

Figura 15 - Entradas y Salidas de aire
Figura 16 – Puesta a Terra
4.4. PUESTA A TIERRA
