Hach Chlorine Sensor - Teoria do funcionamento; Componentes do produto

Cor do LED Estado Descrição
Verde Ligado (fixo) O processador está a funcionar
correctamente.
Desligado ou
Ligado
(intermitente)
A voltagem é demasiado baixa,
provocando uma avaria no processador.
Cor-de-
laranja
Desligado O sensor está a funcionar correctamente.
Ligado (fixo) O sinal interno do eléctrodo de
funcionamento possui a polaridade
errada.
Se o LED estiver aceso durante mais de
30 minutos, efectue a manutenção do
sensor.
Ligado (fixo) O nível de concentração de cloro é
demasiado elevado.
Reduza a concentração de cloro.
Teoria do funcionamento
Este sensor é um instrumento potenciostático com três eléctrodos e um
eléctrodo do contador especialmente colocado. O eléctrodo de medição
(funcionamento) é uma membrana revestida e encontra-se no electrólito
juntamente com o eléctrodo de referência. A área deste eléctrodo
contém um electrólito especial e é separado da amostra medida pela
membrana.
O sensor utiliza um método amperométrico para medir a concentração
de cloro na água. As espécies de cloro na amostra medida atravessam
a membrana e reagem com o eléctrodo de funcionamento. Esta reacção
produz uma corrente eléctrica proporcional à concentração de cloro. O
sinal eléctrico é amplificado pela parte electrónica do sensor e é
transmitido ao instrumento na forma de voltagem (mV). O terceiro
eléctrodo (auxiliar ou eléctrodo do contador) é colocado na amostra
medida e é utilizado para manter um potencial constante de
funcionamento no eléctrodo de funcionamento. O potencial de
funcionamento é controlado pelo eléctrodo de referência. Esta
configuração aumenta a estabilidade da medição.
O electrólito com uma elevada quantidade de solução tampão no interior
da tampa da membrana fornece uma compensação interna para as
flutuações do pH na amostra medida. A solução tampão ajuda à
alteração imediata dos iões de hipoclorito que fazem penetrar a
membrana nas moléculas de ácido hipocloroso. O electrólito torna a
medição quase independente do pH da amostra medida.
As leituras de cloro são independentes da temperatura da água medida
devido à compensação da temperatura interna.
Componentes do produto
Consulte Figura 2 a fim de se certificar de que todos os componentes
foram recebidos. Se alguma destas peças estiver em falta ou apresentar
danos, contacte imediatamente o fabricante ou um representante de
vendas.

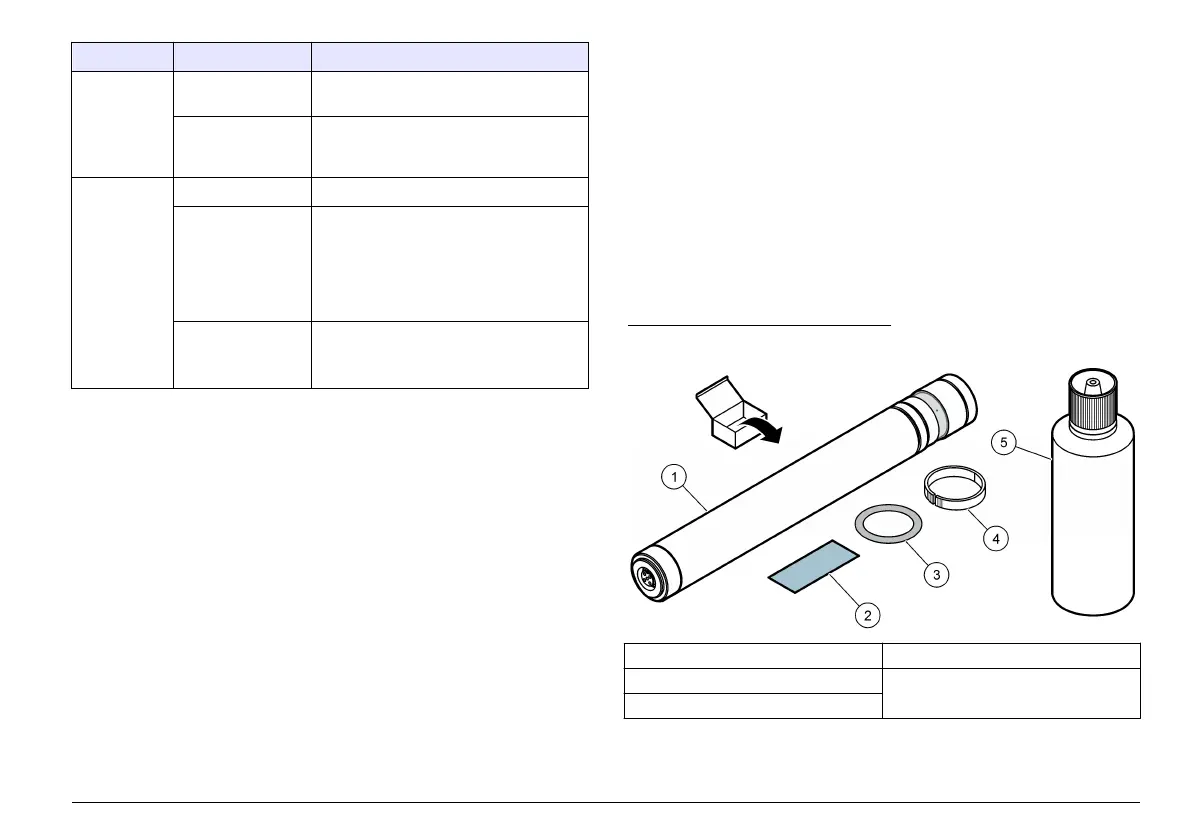

Figura 2 Componentes do sensor
1 Sensor de cloro 4 Anel separado
2 Papel abrasivo especial 5 Electrólito
3 O-ring do anel separado
Português 115
