LED rengi Durum Açıklama
Yeşil Açık (sabit) İşlemci düzgün çalışıyor.
Kapalı veya Açık
(yanıp sönen)
Voltajın çok düşük olması, işlemci arızasına
neden olmuştur.
Turuncu Kapalı Sensör düzgün çalışıyor.
Açık (sabit) Çalışan elektrottan gelen dahili sinyalde hatalı
kutuplaşma var.
LED, 30 dakikadan fazla süredir açıksa sensör
bakımını yapın.
Açık (yanıp sönen) Klor konsantrasyon seviyesi çok yüksektir
Klor konsantrasyonunu düşürün.
Çalışma kuramı
Bu sensör, özel olarak yerleştirilmiş bir yardımcı elektrotla, üç elektrotlu
potansiyostatik bir cihazdır. Bu ölçüm (çalışan) elektrodu, membran
kaplamalıdır ve referans elektrotla birlikte elektrolitin içerisindedir. Bu
elektrot alanı, özel elektrolit içerir ve membran tarafından ölçülen
numuneden ayrıdır.
Sensör, sudaki klor konsantrasyonunu ölçmek için amperometrik bir
yöntem kullanır. Ölçülen numunedeki klor türleri, membranı geçer ve
çalışma elektroduyla tepkimeye girer. Bu tepkime, klor
konsantrasyonuna orantılı olarak elektrik akımı üretir. Sensör elektronik
donanımı elektrik sinyalini güçlendirir ve voltaj formatında (mV) cihaza
iletilir. Üçüncü elektrot (yardımcı veya ters elektrot), ölçülen numuneye
konur ve çalışma elektrodu üzerinde sabit bir çalışma potansiyeli
sağlamak için kullanılır. Çalışma potansiyeli, referans elektrot tarafından
kontrol edilir. Yapılandırma, ölçüm istikrarını arttırır.
Membran kapağı içerisindeki, yüksek oranda tamponlu elektrolit, ölçülen
numunedeki pH dalgalanması için dahili kompanzasyon sağlar. Tampon,
membranı hipokloröz asit moleküllerine çeviren hipoklorid iyonlarının
hemen değişmesine yardımcı olur. Elektrolit, ölçümün ölçülen
numunenin pH'ından neredeyse bağımsız olmasını sağlar.
Dahili sıcaklık kompanzasyonu sayesinde okunan klor değerleri, ölçülen
suyun sıcaklığından bağımsızdır.
Ürün bileşenleri
Tüm bileşenlerin geldiğinden emin olmak için bkz. Şekil 2. Herhangi bir
öğe eksikse veya hasar görmüşse hemen üretici ya da bir satış temsilcisi
ile iletişime geçin.

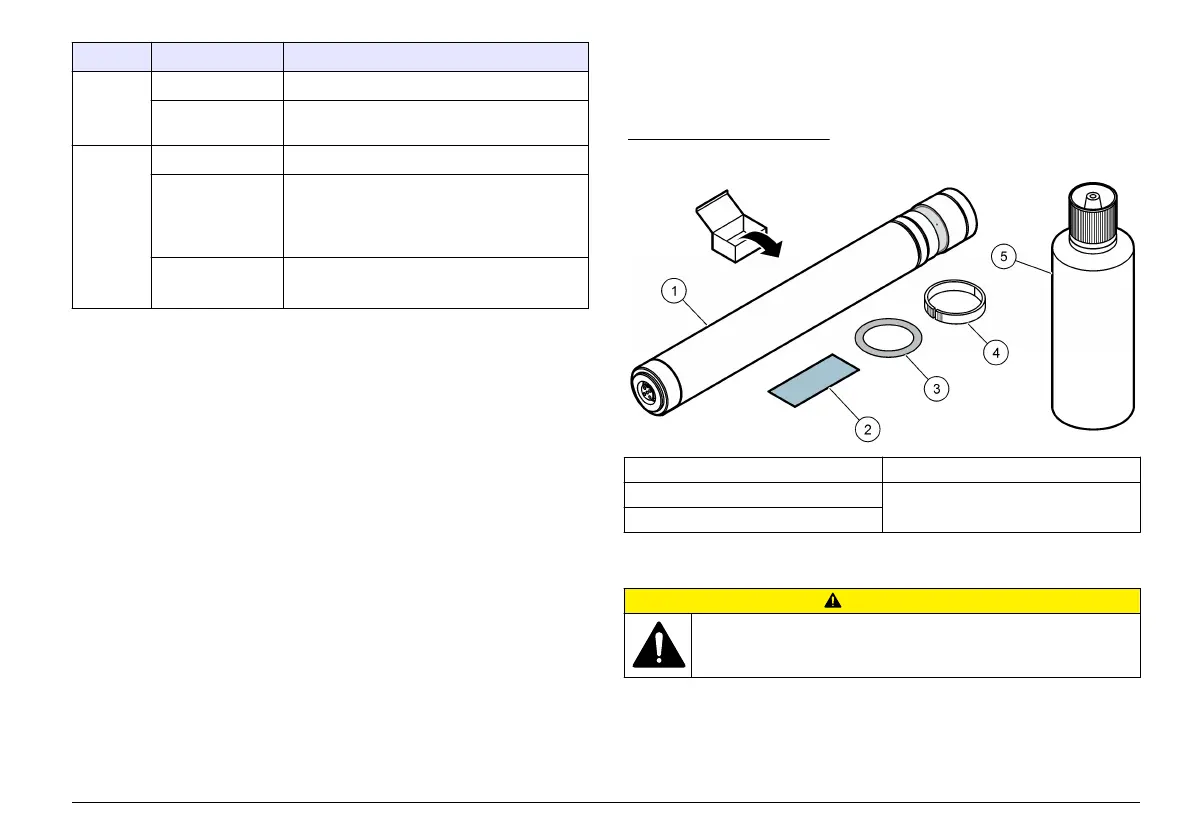

Şekil 2 Sensör bileşenleri
1 Klor sensörü 4 Ayırma halkası
2 Özel zımpara kağıdı 5 Elektrolit
3 Ayırma halkası O-halkası
Kurulum
D İ K K A T
Birden fazla tehlike. Belgenin bu bölümünde açıklanan görevleri
yalnızca yetkili personel gerçekleştirmelidir.
