Kolor LED Stan Opis
zielony Wł. (ustalony) Procesor pracuje poprawnie.
Wył. lub Wł. (miga) Napięcie jest zbyt niskie, co może
powodować wadliwe działanie procesora.
pomarańczowy Wył. Czujnik pracuje poprawnie.
Wł. (ustalony) Niewłaściwa polaryzacja wewnętrznego
sygnału pracującej elektrody.
Jeśli wskaźnik LED jest włączony przez
czas dłuższy niż 30 minut, przeprowadź
konserwację czujnika.
Wł. (miga) Poziom stężenia chloru jest za wysoki.
Zmniejsz stężenie chloru.
Teoria działania
Czujnik do pomiarów potencjostatycznych jest urządzeniem z trzema
elektrodami, w tym elektrodą dodatkową. Elektroda pomiarowa
(robocza) razem z elektrodą odniesienia jest osłonięta membraną
zanurzoną w elektrolicie. Obszar elektrody jest wypełniony elektrolitem
i oddzielony membraną od mierzonej próbki.
Czujnik mierzy stężenie chloru w wodzie przy użyciu metody
amperometrycznej. Chlor w różnej postaci, zawarty w mierzonej próbce
przedostaje się przez membranę i reaguje z elektrodą roboczą. Powstały
w wyniku reakcji prąd elektryczny jest proporcjonalny do stężenia chloru.
Elektronika czujnika wzmacnia sygnał elektryczny, który jest odbierany
przez urządzenie jako sygnał napięciowy (mV). Trzecia elektroda
(pomocnicza lub elektroda dodatkowa) włożona w mierzoną próbkę
utrzymuje stały potencjał roboczy na elektrodzie roboczej. Elektroda
odniesienia kontroluje potencjał roboczy. Taka konfiguracja zwiększa
stabilność pomiaru.
Wysoko zbuforowany elektrolit znajdujący się w nakrywce membrany
zapewnia wewnętrzną kompensację w przypadku zmian pH w mierzonej
próbce. Bufor pomaga w natychmiastowej przemianie jonów
podchlorynu przenikających przez membranę w molekuły kwasu
chlorowego. Dzięki elektrolitowi pomiar jest prawie całkowicie niezależny
od wartości pH mierzonej próbki.
Wewnętrzna kompensacja temperatury sprawia, że odczyty chloru
są niezależne od temperatury mierzonej wody.
Komponenty urządzenia
Rysunek 2 pozwoli Ci ustalić czy wszystkie elementy zestawu znalazły
się w opakowaniu. Jeżeli jakiegokolwiek komponentu brakuje lub jest
uszkodzony, należy skontaktować się z producentem bądź
przedstawicielem sprzedawcy.

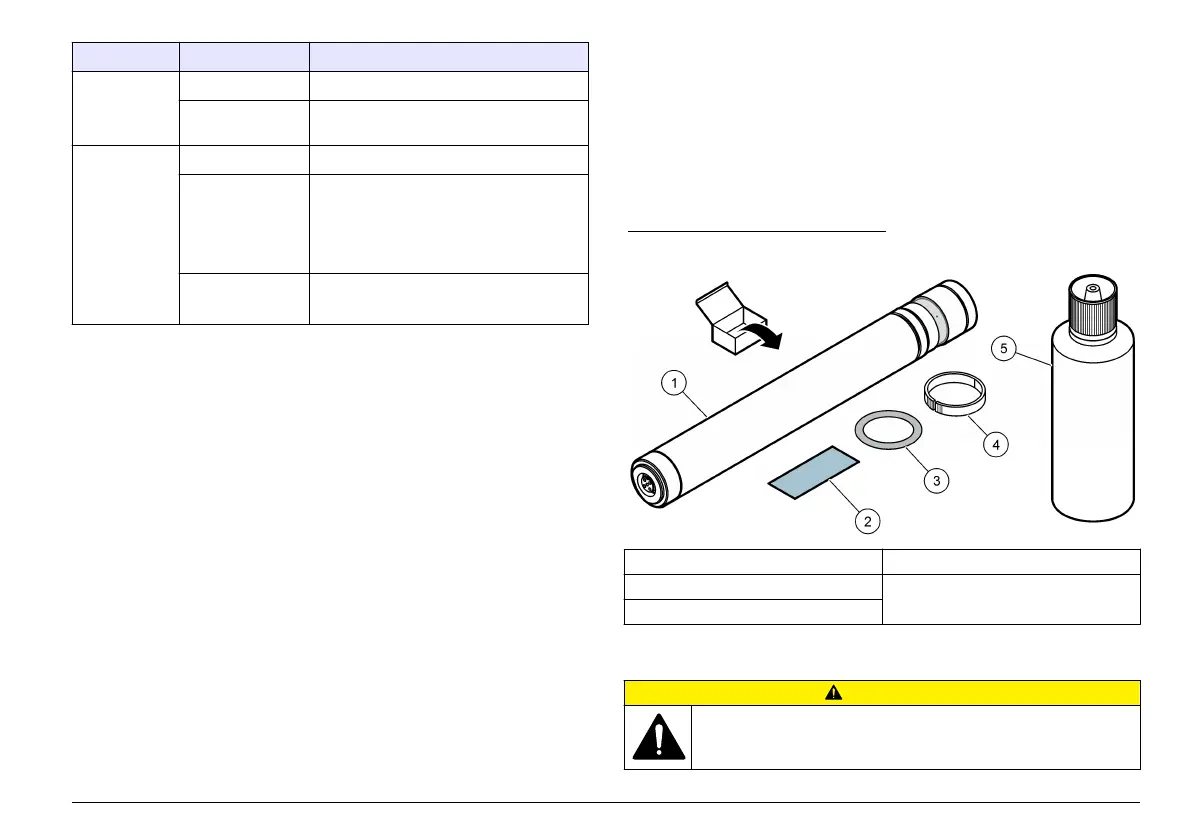

Rysunek 2 Komponenty czujnika
1 Czujnik chloru 4 Pierścień rozcięty
2 Specjalny papier ścierny 5 Elektrolit
3 Pierścień rozcięty, O-ring
Instalacja
U W A G A
Wiele zagrożeń. Tylko wykwalifikowany personel powinien
przeprowadzać prace opisane w tym rozdziale niniejszego
dokumentu.
