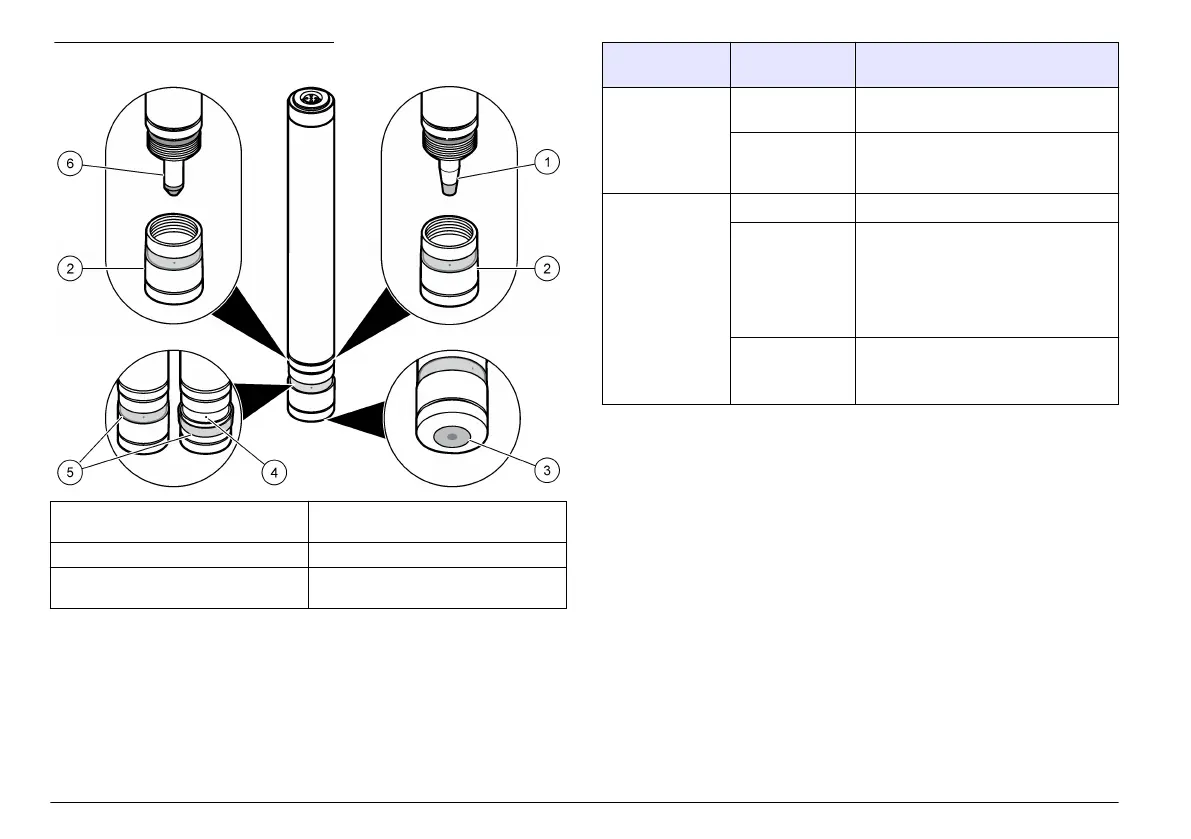

Фигура 1 Общ преглед на сензора
1 Електрод от три хлор сензора 4 Вентилационен отвор на
капачката на мембраната
2 Капачка на мембраната 5 Каучукова лента
3 Мембрана 6 Електрод от сензора за общо
съдържание на хлор
Светодиоди на сензора
Зеленият и оранжевият светодиод, разположени в прозрачната
зона на хлор сензора, обозначават условията за подаване на
захранване, поляритета на сигнала на сензора и електрохимичната
клетка.
Цвят на
светодиода
Условие Описание
Зелен Включен
(устойчив)
Процесорът работи правилно.
Изключен или
включен (мига)
Напрежението е прекалено слабо,
което е причинило повреда в
процесора.
Оранжев Изключен Процесорът работи правилно.
Включен
(устойчив)
Първоначалният сигнал от
работещия електрод е с грешен
поляритет.
Ако светодиодът работи повече от
30 минути, направете поддръжка на
сензора.
Включен (мига) Нивото на концентрация на хлор е
прекалено висока.
Намалете концентрацията на хлор.
Теоретични пояснения за работата
Този сензор е потенциостатичен триелектроден инструмент със
специално поставен електрод върху брояча. Мерителният (работен)
електрод е покрит с мембрана и е поставен в електролита, заедно с
референтния електрод. Обхватът на този електрод съдържа
специален електролит и е отделен от измерваната проба чрез
мембраната.
Сензорът си служи с амперометричен метод за измерване на
хлорната концентрация във водата. Хлорната спецификация в
измерената проба преминава през мембраната и реагира с
работния електрод. При тази реакция се образува електрически
заряд, пропорционален на хлорната концентрация. Електрическият
заряд се усилва от електронните компоненти на сензора и се
предавав на инструмента във формат на напрежението (mV).
Третият електрод (допълнителен или електрод с брояч) се поставя
в измерената проба и се използва за поддържане на постоянен
работен потенциал на работния електрод. Работният потенциал се
244
български
