Farba indikátora
LED
Stav Popis
Zelená Svieti (trvale) Procesor funguje správne.
Nesvieti alebo
svieti (bliká)
Napätie je príliš nízke, čo spôsobilo
zlyhanie procesora.
Oranžová Nesvieti Senzor funguje správne.
Svieti (trvale) Interný signál z pracovnej elektródy má
nesprávnu polaritu.
Ak tento indikátor LED svieti dlhšie ako
30 minút, vykonajte údržbu senzora.
Svieti (bliká) Úroveň koncentrácie chlóru je príliš
vysoká.
Znížte koncentráciu chlóru.
Teoretický princíp činnosti
Tento senzor je potenciostatické trojelektródové zariadenie so špeciálne
umiestnenou pomocnou elektródou. Meracia (pracovná) elektróda je
zakrytá membránou a je ponorená v elektrolyte spolu s referenčnou
elektródou. Tento priestor pre elektródy obsahuje špeciálny elektrolyt a
je oddelený od meranej vzorky pomocou membrány.
Senzor používa ampérometrický spôsob merania koncentrácie chlóru vo
vode. Rôzne formy chlóru v meranej vzorke prechádzajú cez membránu
a reagujú s pracovnou elektródou. Pri tejto reakcii vzniká elektrický prúd
úmerný koncentrácii chlóru. Elektrický signál je zosilnený elektronikou
senzora a prenáša sa do zariadenia vo forme napätia (mV). Tretia
elektróda (pomocná elektróda alebo protielektróda) sa nachádza v
meranej vzorke a slúži na udržiavanie konštantného pracovného napätia
na pracovnej elektróde. Pracovné napätie reguluje referenčná elektróda.
Táto konfigurácia zvyšuje stabilitu merania.
Elektrolyt s vysokou tlmivou kapacitou v membránovom uzávere slúži na
internú kompenzáciu výkyvov pH v meranej vzorke. Pufer pomáha
okamžite meniť ióny chlórnanu prenikajúce cez membránu na molekuly
kyseliny chlórnej. Vďaka elektrolytu je meranie takmer nezávislé od pH
meranej vzorky.
Namerané hodnoty chlóru sú nezávislé od teploty meranej vody vďaka
internej kompenzácii teploty.
Súčasti produktu
Pozrite si Obrázok 2 a podľa neho skontrolujte, či boli doručené všetky
komponenty. V prípade, že by nejaká položka chýbala alebo bola
poškodená, ihneď sa skontaktujte s výrobcom alebo predajcom.

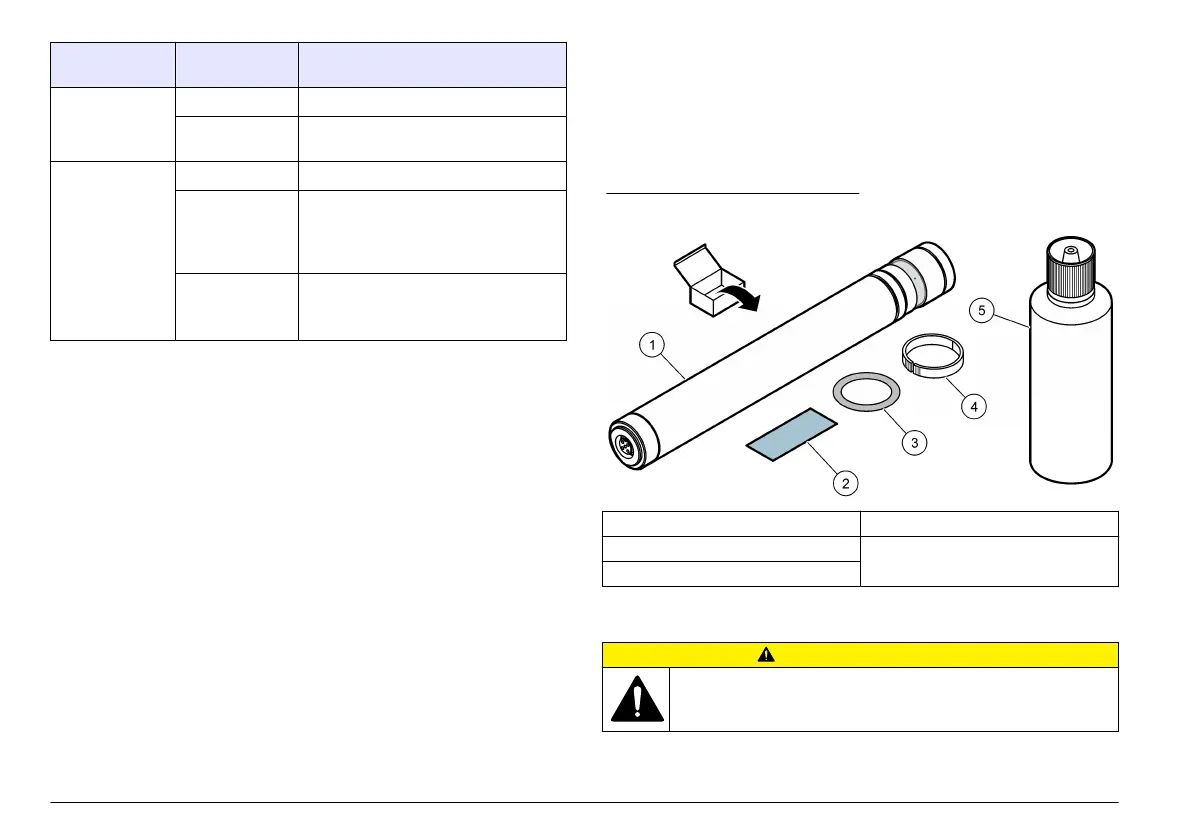

Obrázok 2 Komponenty senzora
1 Senzor chlóru 4 Delený krúžok
2 Špeciálny brúsny papier 5 Elektrolyt
3 Delený tesniaci krúžok
Montáž
U P O Z O R N E N I E
Viacnásobné nebezpečenstvo. Úkony popísané v tejto časti návodu
smú vykonávať iba kvalifikovaní pracovníci.
