Zentrales Lüftungsgerät – KWL 200/300 W/W ET

Montage- und Betriebsvorschrift

DEDE

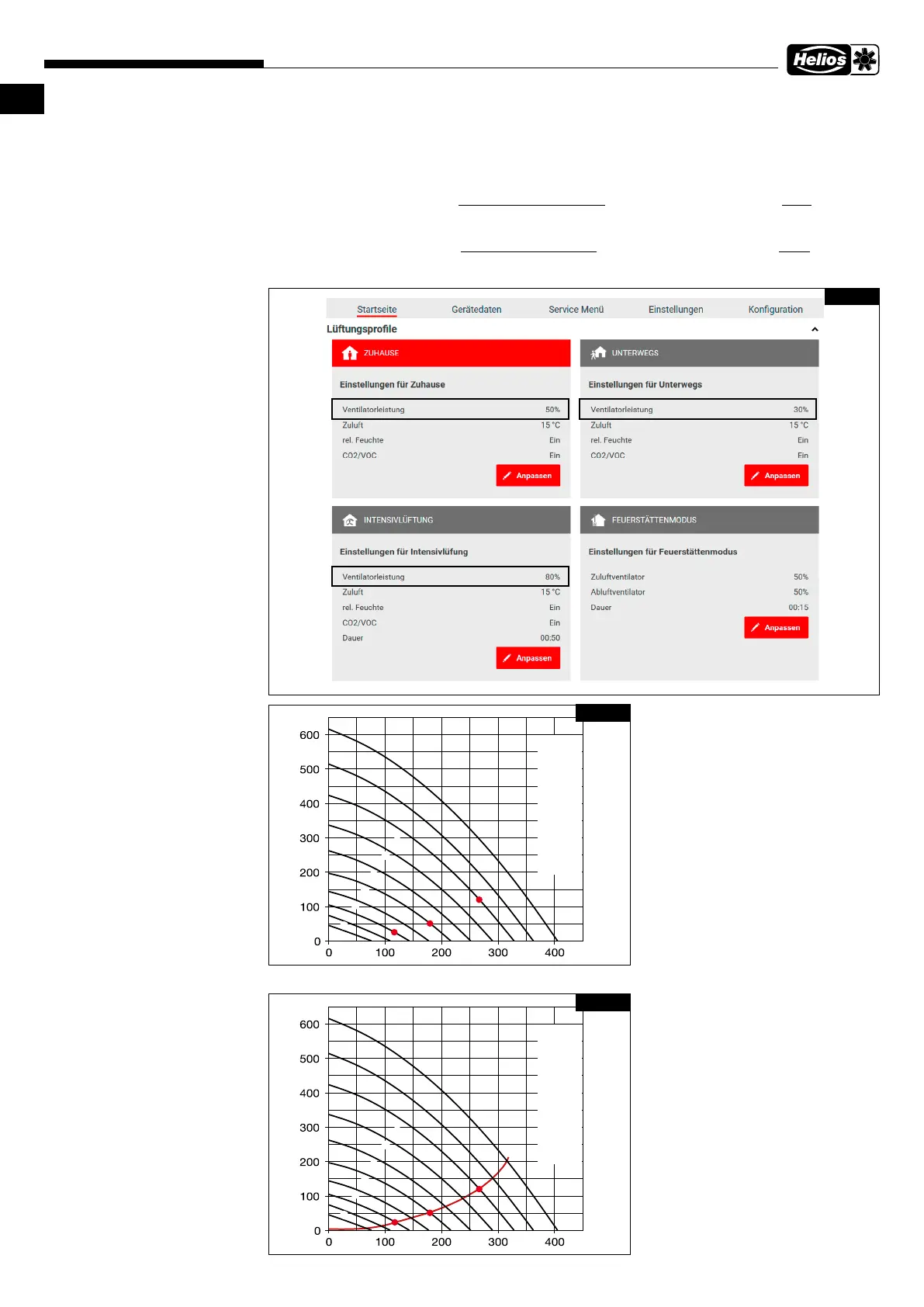

2. Über die Software easyControls 3.0 oder das Bedienelement KWL-BE Touch für die Ventilatorleistungen folgende Wer-

te im jeweiligen Lüftungsproﬁl hinterlegen: Unterwegs: 30 % / Zuhause: 50 % / Intensivlüftung: 80 % (vgl. Abb. 41).

3. Nacheinander die einzelnen Lüftungsproﬁle (Unterwegs, Zuhause, Intensivlüftung) auswählen und jeweils den stati-

schen Differenzdruck zwischen Ab- und Fortluft und Zu- und Außenluft messen.

4. Die ermittelten Differenzdrücke der Zu- und Außenluftmessung in die Kennlinie des Gerätes für Zuluft (s. Abb. 32,

Abb. 34, Abb. 36 und Abb. 38), entsprechend der im Lüftungsproﬁl hinterlegten Ventilatorleistungen, eintragen (vgl.

Abb. 41 und Abb. 42).

5. Die ermittelten Differenzdrücke der Ab- und Fortluftmessung in die Kennlinie des Gerätes für Abluft (s. Abb. 33,

Abb. 35, Abb. 37 und Abb. 39), entsprechend der im Lüftungsproﬁl hinterlegten Ventilatorleistungen, eintragen (vgl.

Abb. 41 und Abb. 42).

6. Werden die einzelnen Messpunkte verbunden, entsteht die Anlagenkennlinie für Zu- bzw. Abluft (vgl. Abb. 43).

Abb. 41

D p

â 10 %

ê 20 %

ô 30 %

û 40 %

á 50 %

é 60 %

ó 70 %

ú 80 %

à 90 %

è 100 %

Abb. 42

D p
