Zentrales Lüftungsgerät – KWL 200/300 W/W ET
Montage- und Betriebsvorschrift
DEDE
26

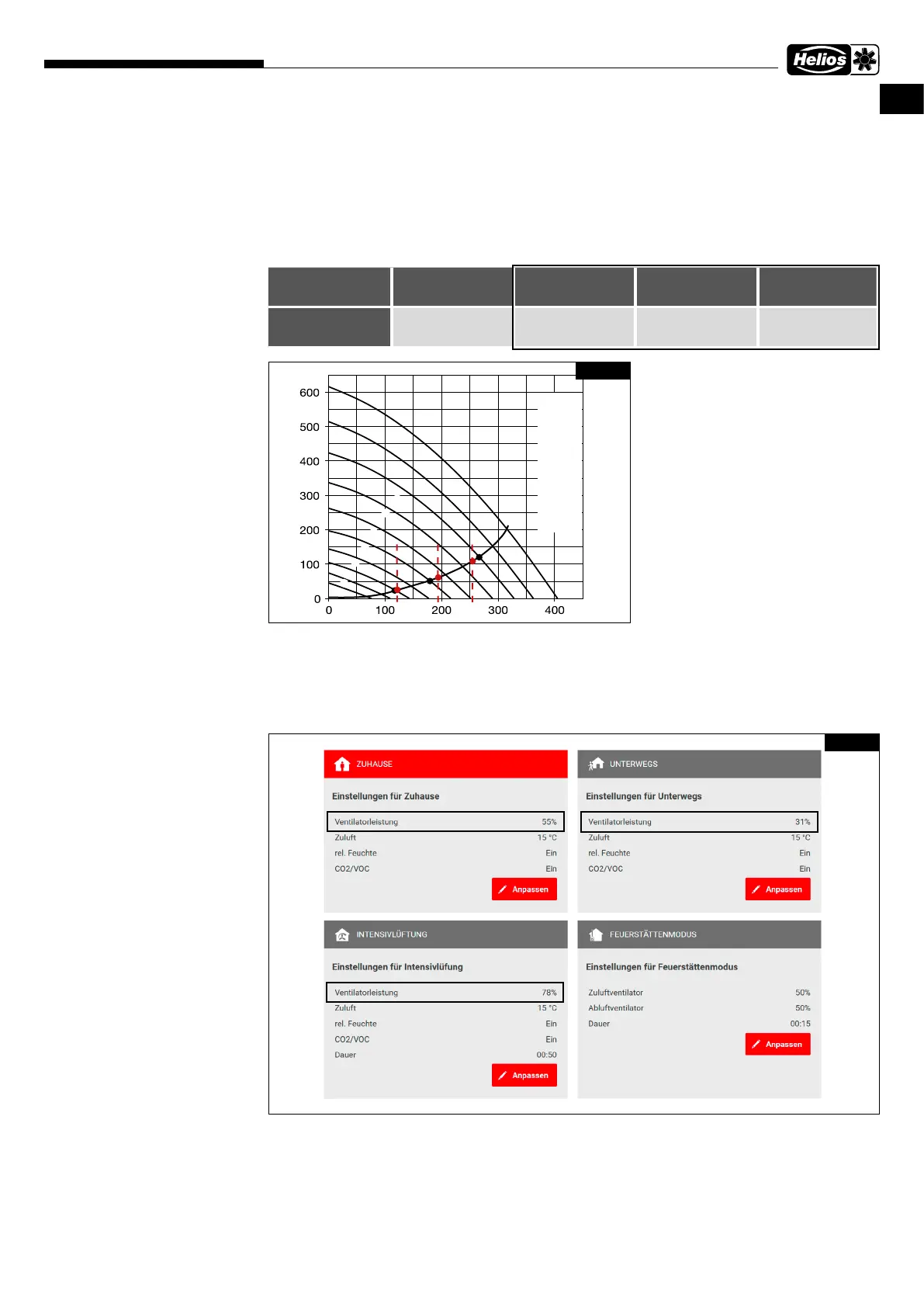

Ventilatorleistungen ermitteln:
1. Volumenströme aus der Auslegungsberechnung für die drei Lüftungsprofile „Zuhause“, „Unterwegs“ und „Intensiv-
lüftung“ in die Kennlinie des Gerätes für Zu- und Abluft eintragen (vgl. Abb. 44).
ⓘ
Wir empfehlen folgende Werte in den Lüftungsprofilen zu hinterlegen:
• Reduzierte Lüftung ≙ Lüftungsprofil „Unterwegs“
• Nennlüftung ≙ Lüftungsprofil „Zuhause“
• Intensivlüftung ≙ Lüftungsprofil „Intensivlüftung“
Gesamt-Luftvolumenströme durch ventilatorgestützte Lüftung nach DIN 1946-6:2019-12
Lüftungsart
Lüftung zum
Feuchteschutz
Reduzierte
Lüftung
Nennlüftung Intensivlüftung
Volumenstrom
Ventilator [m
3
/h]
59 138 197 256
2. An den Schnittpunkten der Volumenströme mit der Anlagenkennlinie können nun näherungsweise die einzustellen-
den Ventilatorleistungen (in %) der Lüftungsprofile abgelesen werden (vgl. Abb. 44). Diese über die Software easy-
Controls 3.0 oder das Bedienelement KWL-BE Touch in das entsprechende Lüftungsprofil eintragen (vgl. Abb. 45).
Beispiel: Lüftungsprofil „Unterwegs“ = 31 %
Lüftungsprofil „Zuhause“ = 55 %
Lüftungsprofil „Intensivlüftung“ = 78 %
3. Unter dem Menüpunkt „Startseite“ das Lüftungsprofil „Zuhause“ auswählen.
4. Den Menüpunkt „Konfiguration“ auswählen.
V
·
m
3
/h
D p
fa
Pa
â 10 %
ê 20 %
ô 30 %
û 40 %
á 50 %
é 60 %
ó 70 %
ú 80 %
à 90 %
è 100 %
ô
â
û
ê
á
ó
ú
à
é
è
Abb. 44
Abb. 45
