Unité de ventilation centrale – KWL 200/300 W/W ET

Notice de montage et d‘utilisation

FRFR

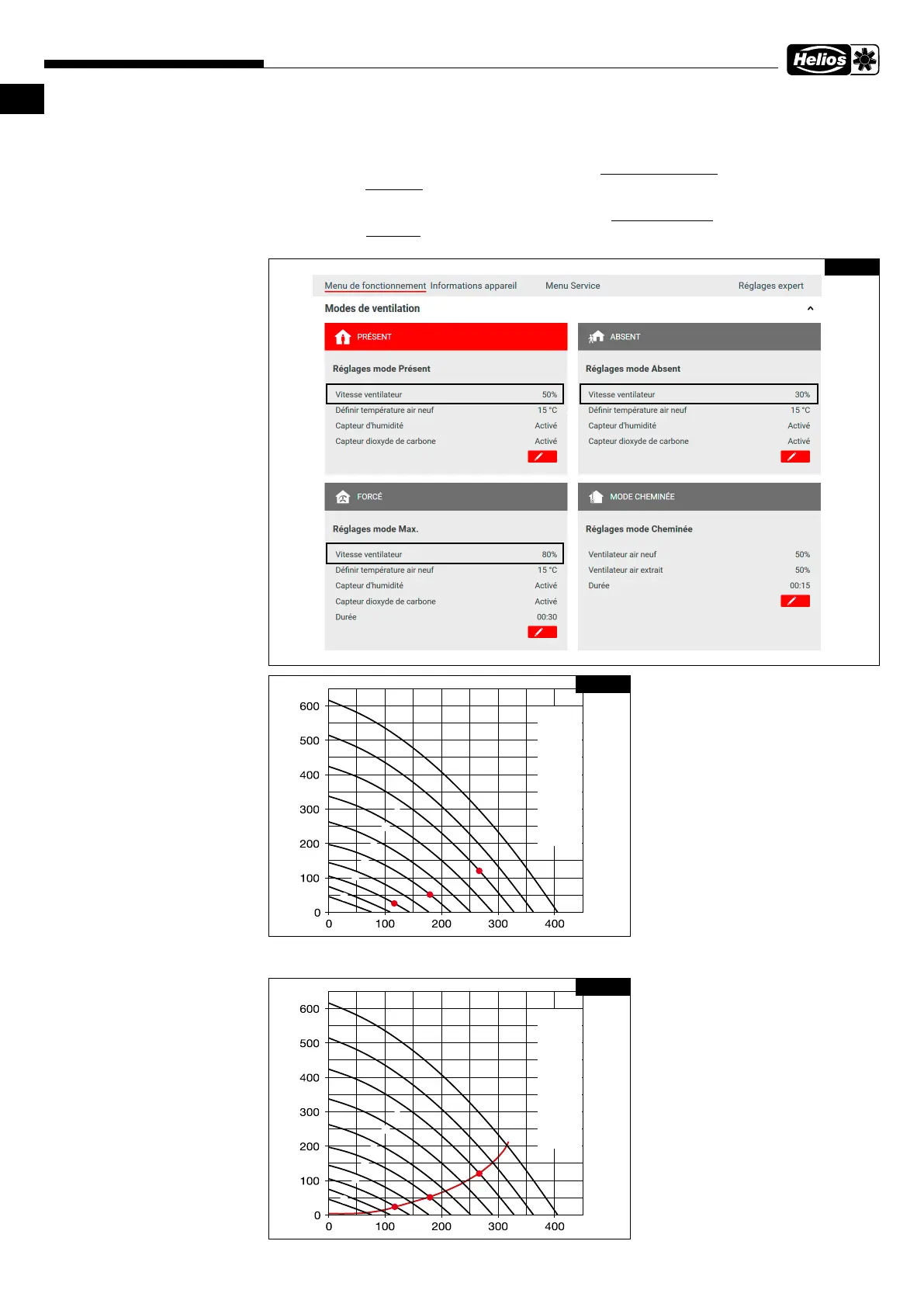

3. Sélectionner les différents proﬁls de ventilation les uns après les autres (absent, présent, forcé) et mesurer la différen-

ce de pression statique entre l‘air rejeté et extrait puis entre l‘air soufﬂé et extérieur.

4. Entrer les pressions différentielles déterminées de la mesure de l‘air soufﬂé et extérieur dans la courbe caractéristique

de l‘appareil pour l‘air soufﬂé (voir Fig. 32, Fig. 34, Fig. 36 et Fig. 38), en fonction des performances du ventilateur

enregistrées dans le proﬁl de ventilation (voir Fig. 41 et Fig. 42).

5. Entrer les pressions différentielles déterminées de la mesure de l‘air extrait et rejeté dans la courbe caractéristique

de l‘appareil pour l‘air extrait (voir Fig. 33, Fig. 35, Fig. 37 et Fig. 39), en fonction des performances du ventilateur

enregistrées dans le proﬁl de ventilation (voir Fig. 41 et Fig. 42).

6. Si les différents points de mesure sont connectés, la courbe caractéristique du système pour l‘air soufﬂé ou extrait

est générée (voir Fig. 43).

Fig. 41

D p

â 10 %

ê 20 %

ô 30 %

û 40 %

á 50 %

é 60 %

ó 70 %

ú 80 %

à 90 %

è 100 %

Fig. 42

D p
