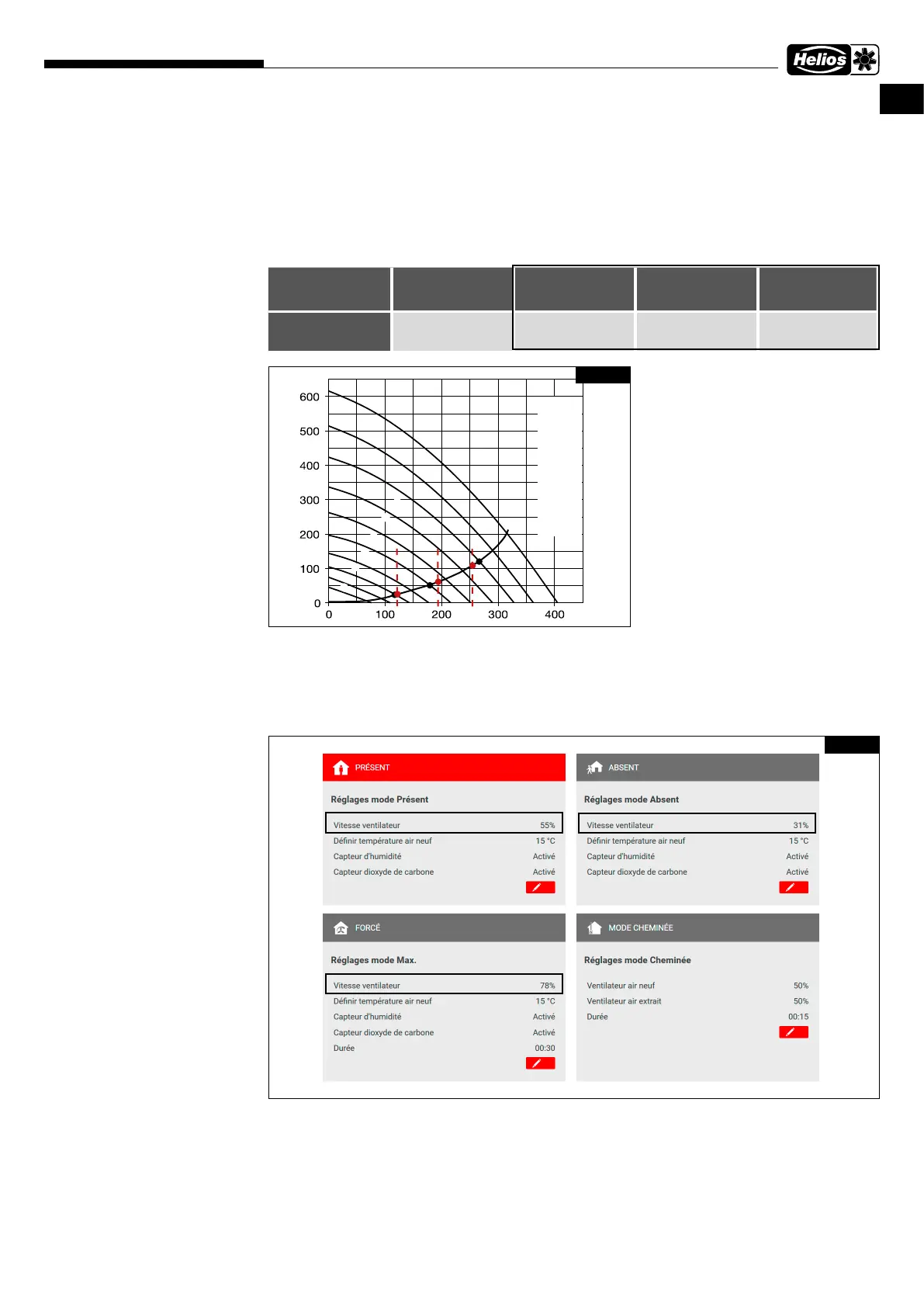

Déterminer les performances du ventilateur :
1. Saisir les débits volumiques issus du l‘étude pour les trois profils de ventilation „Présent“, „Absent“ et „Forcé“ dans
la courbe caractéristique de l‘appareil pour l‘air soufflé et extrait (voir Fig. 44).
ⓘ Nous recommandons d‘enregistrer les valeurs suivantes dans les profils de ventilation :
• Ventilation réduite ≙ profil de ventilation „Absent“
• Ventilation nominale ≙ profil de ventilation „Présent“
• Ventilation intensive ≙ profil de ventilation „Forcé“
Débit d‘air global selon la norme DIN 1946-6:2019-12
Type de ventilation
Ventil. pour la
protec
tion
contre l‘humidité
Ventilation réduite
Ventilation nomi-
nale
Ventilation inten-
sive
Débit volumique du
ventilateur [m
3
/h]
59 138 197 256
2. À l‘intersection des débits volumiques avec la courbe caractéristique du système, les performances du ventilateur
à régler (en%) du profil de ventilation peuvent être lues approximativement. Il convient de les saisir dans le profil de
ventilation correspondant à l‘aide du logiciel easyControls ou de la commande KWL-BE Touch (voir Fig. 45).
Par exemple : Profil de ventilation „Absent“ = 31 %
Profil de ventilation „Présent“ = 55 %
Profil de ventilation „Forcé“ = 78 %
3. Sélectionner le profil de ventilation „Présent“ sous le menu „Page d‘accueil“.
4. Sélectionner le menu „Configuration“.
V
·
m
3
/h
D p
fa
Pa
â 10 %
ê 20 %
ô 30 %
û 40 %
á 50 %
é 60 %
ó 70 %
ú 80 %
à 90 %
è 100 %
ô
â
û
ê
á
ó
ú
à
é
è
Fig. 44
Fig. 45
