*2232121*
2232121 Deutsch 9
5.1 Setzgerät montieren 3
1. Stellen Sie sicher, dass sich kein Kartuschenstreifen im Setzgerät befindet.
2. Bringen Sie die Pfeilmarkierungen in eine Flucht und stecken Sie die Abgas-Kolbenrückführung in das
Gehäuse.
3. Führen Sie die Bolzenführung oder das Magazin zentriert in die Abgas-Kolbenrückführung ein.
4. Setzen Sie den Kolben ein.
5. Setzen Sie den Puffer auf die Bolzenführung oder das Magazin.
6. Führen Sie die Bolzenführung oder das Magazin zentrisch und nicht verkippt in die
Abgas-Kolbenrückführung ein.
7. Drehen Sie die Bolzenführung oder das Magazin im Uhrzeigersinn bis zum Einrasten.
▶ Die Bolzenführung oder das Magazin ist verriegelt.
6 Bedienung
WARNUNG
Gefahr durch heiße Oberflächen! Das Setzgerät kann durch den Einsatz heiß werden.
▶ Tragen Sie Schutzhandschuhe.
WARNUNG! Ist der Widerstand beim Einsetzen des Kartuschenstreifens ungewöhnlich hoch, prüfen Sie
ob der Kartuschenstreifen mit diesem Setzgerät kompatibel ist.
Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Produkt.

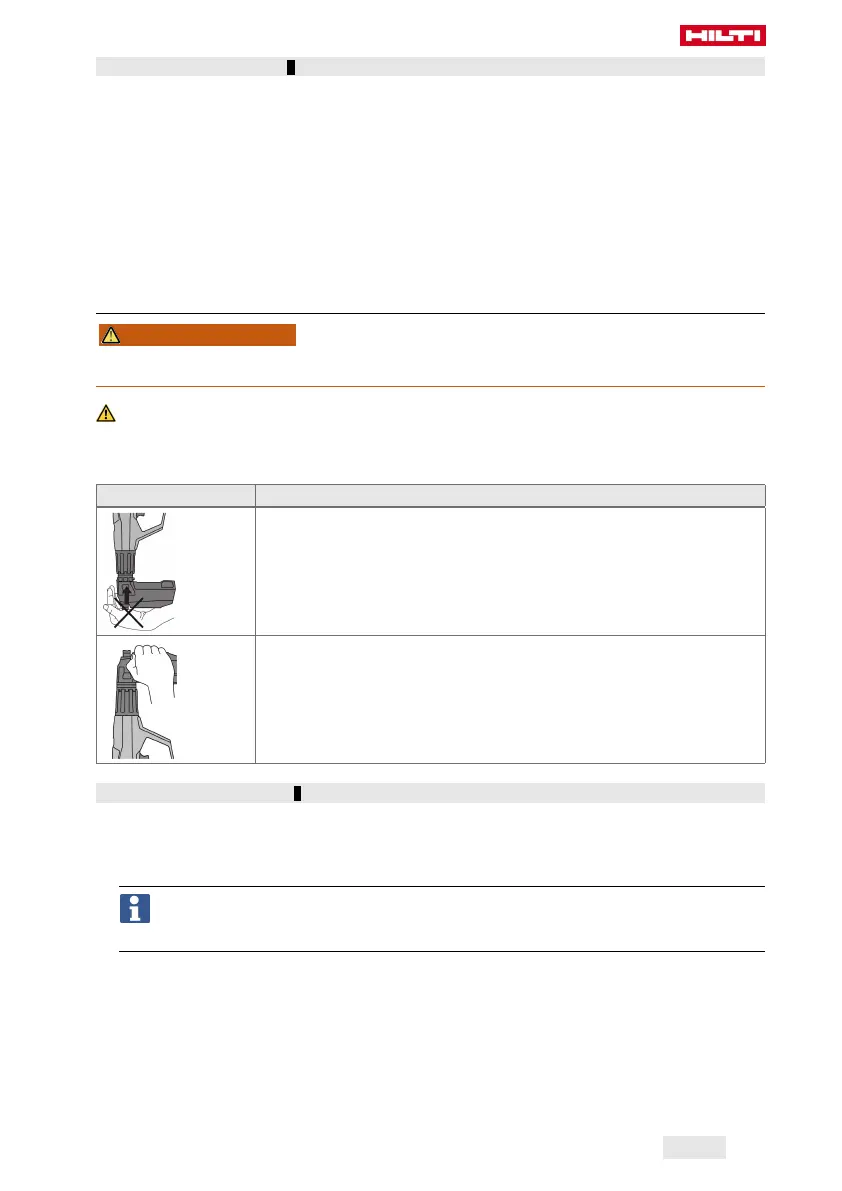

Anwendungshinweise zur Sicherheit
Beispielabbildung Beschreibung
Pressen Sie das Setzgerät nicht gegen Körperteile!
Durch Anpressen auf ein Körperteil (z. B. Hand) kann das Setzgerät einsatzbe-
reit gemacht werden. Dadurch besteht die Gefahr der Setzung in Körperteile.
Ziehen Sie das Magazin oder andere Bolzenführungen nicht mit der Hand
zurück!
Durch Zurückziehen des Magazins mit der Hand kann das Setzgerät einsatzbe-
reit gemacht werden. Dadurch besteht die Gefahr der Setzung in Körperteile.
6.1 Einzelsetzgerät laden 4
1. Schieben Sie das Befestigungselement von vorne in die Bolzenführung, bis die Unterlegscheibe des
Befestigungselements in der Bolzenführung gehalten wird.
2. Schieben Sie den Kartuschenstreifen mit dem schmalen Ende voran von unten in den Griff des Setzgeräts,
bis der Kartuschenstreifen vollständig im Setzgerät versenkt ist.
Wenn Sie einen angebrochenen Kartuschenstreifen einsetzen:
Ziehen Sie den vollständig eingeschobenen Kartuschenstreifen mit der Hand oben aus dem
Setzgerät, bis sich eine ungebrauchte Kartusche im Kartuschenlager befindet
