232 Українська 2232121
*2232121*
3 Опис

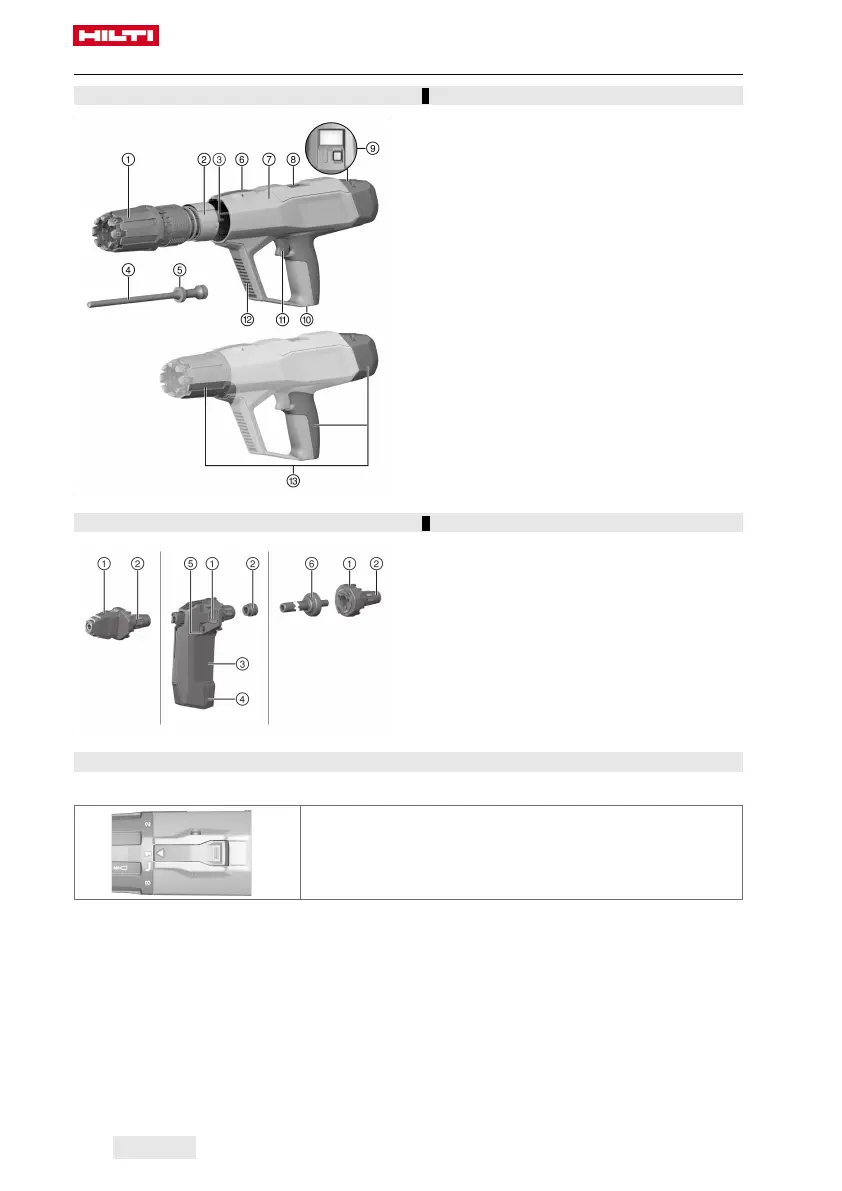

3.1 Огляд інструмента (монтажного пістолета) 1
@
Кільце регулювання потужності забивання
;
Напрямна втулка
=
Пристрій для відведення поршня під дією
порохових газів
%
Поршень
&
Поршневі кільця
(
Кнопка розблокування «кільця регулю-
вання потужності забивання»
)
Корпус
+
Канал порохових зарядів (вихід)
§
Кнопка керування на дисплеї
/
Канал порохових зарядів (вхід)
:
Спусковий гачок
∙
Вентиляційні прорізи
$
Рукоятки
3.2 Огляд інструмента (напрямні для дюбелів) 2
@
Кнопка розблокування (напрямної для дю-
белів)
;
Стопор
=
Фіксатор магазину
%
Кнопка розблокування (фіксатора мага-
зину)
&
Панель виявлення цвяхів з індикатором
необхідності дозаряджання (червоний)
(
Змінна трубка напрямної для дюбелів
3.3 Органи керування на монтажному пістолеті
На монтажному пістолеті знаходяться такі органи керування:
Кнопка розблокування «кільця регулювання потужності
забивання»
Ця кнопка розблоковує «кільце регулювання потужності заби-
вання» або ж використовується для демонтажу пристрою для
відведення поршня під дією порохових газів.
