Hirobo Lepton EX - Page 31

30

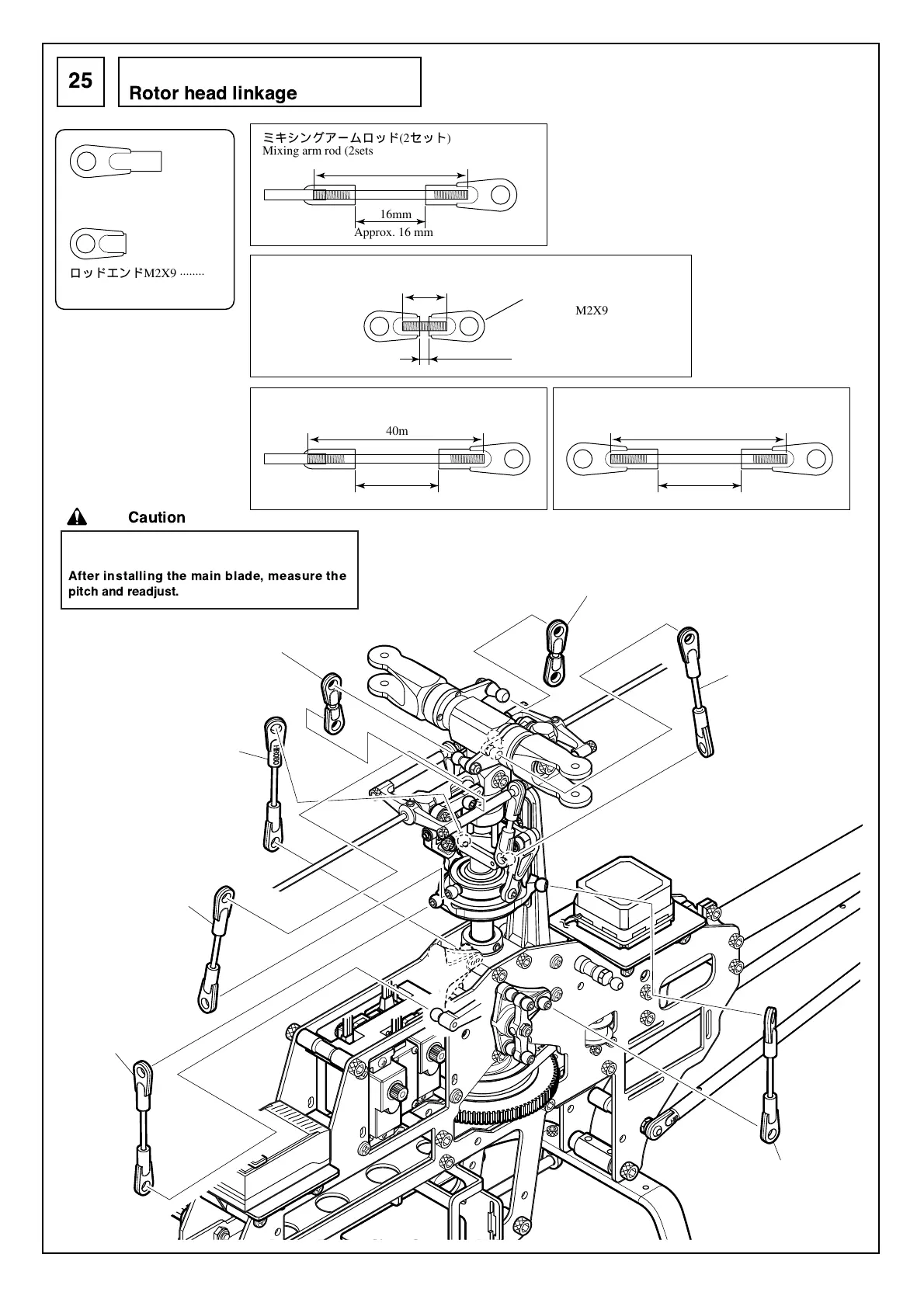

ローターヘッド部のリンケージ
  

ロッドエンドM2X9
..........
4
Rod end M2X9
ロッドエンド
...................
10
Rod end
注意

ロッドエンドM2X9
Rod end M2X9
40mm
約19mm
Approx. 19 mm
ピッチロッド(2セット)
Pitch rod (2sets)
ピッチロッド
Pitch rod
ピッチロッド
Pitch rod
SWMフロントレバー/スワッシュロッド
SWM front lever / swash rod
SWMフロントレバー/
スワッシュロッド
SWM front lever /
swash rod
メインブレード取付後、実際にピッチを測って再
調整を行います。
      
  
10mm
約2mm
Approx. 2 mm
35mm
約16mm
Approx. 16 mm
ミキシングアームロッド(2セット)
Mixing arm rod (2sets)
ミキシングアームロッド
Mixing arm rod
ミキシングアームロッド
Mixing arm rod
40mm
約19mm
Approx. 19 mm
SWM T型レバー/スワッシュロッド(2セット)
SWM T-type lever / swash rod (2sets)
SWM T型レバー/スワッシュロッド
SWM T-type lever / swash rod
SWM T型レバー/
スワッシュロッド
SWM T-type lever /
swash rod
