55
II. スタビライザーバーの交換
II. Stabilizer bar replacement
I. メインマストの交換
マークが付いているネジは、ネジロック剤をつけてくだ
さい。
Apply thread locking agent to the screws indicated with
when assembling.

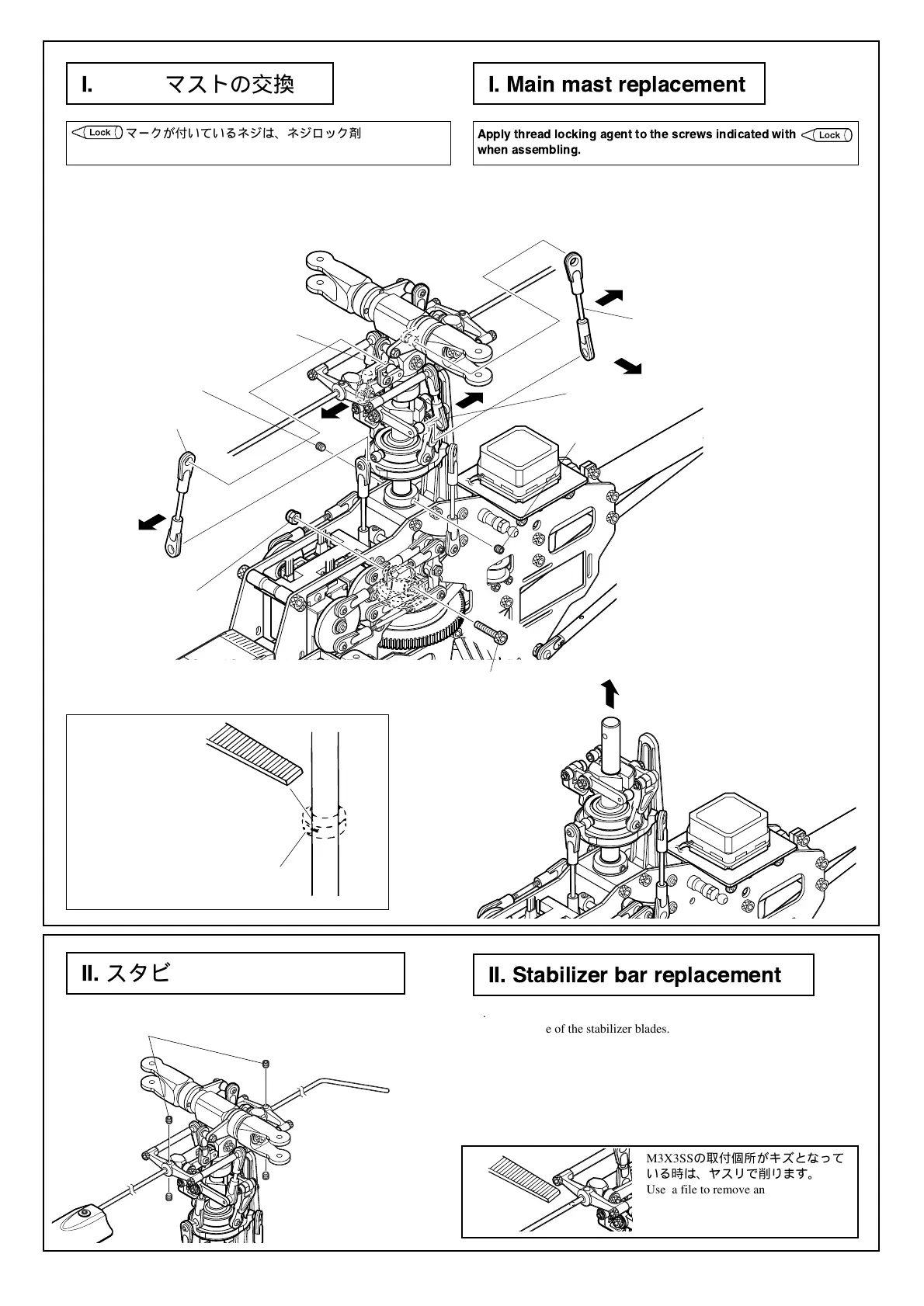

I. Main mast replacement
2. スタビブレードの片方を取外します。
2. Remove one of the stabilizer blades.
M3X3SSの取付個所がキズとなって
いる時は、ヤスリで削ります。
Use a file to remove any scratches near
the M3X3SS.
曲がり方がひどい時は、手前でカットすると抜きやすくなります。
その時、切断面にバリが残ったら、ヤスリで取除きます。
If the stabilizer bar is badly bent, cutting the end nearest you will make it
easier to remove. Use a file to remove any burrs that may be left after the
cutting.
4. メインギヤAssyのM2.6X15CSを取外します。
4. Remove the main gear assembly M2.6X15CS.
キズがある場合は、ヤスリで削って
ください。
Use a file to remove any scratches.
3. マストロックのM3X3SSを取外します。
3. Remove the mast lock M3X3SS.
5. スワッシュプレート、ウォッシュアウ
ト部は残して、マストを引き上げて取
外します。
5. Pull out the main mast leaving the swash
plate and wash-out.
2. ローターヘッドAssyのM3X18CSを取外
します。
2. Remove the rotor head assembly M3X18CS.
1. ローターヘッド部とウォッシュアウト部をつなぐ
リンケージロッドを取外します。
1. Remove the linkage rod between the rotor head and
wash-out.
マストロック
Mast lock
1. スタビストッパーのM3X3SSを取外します。
1. Remove the stabilizer stopper M3X3SS.
M3X3SS
ミキシングアームロッド
Mixing arm rod
ミキシングアームロッド
Mixing arm rod
スタビライザーコントロールロッド
Stabilizer control rod
スタビライザーコントロールロッド
Stabilizer control rod
M3X3SS
M2.6ナイロンナット
M2.6nylonnut
M3X3SS
M2.6X15CS
