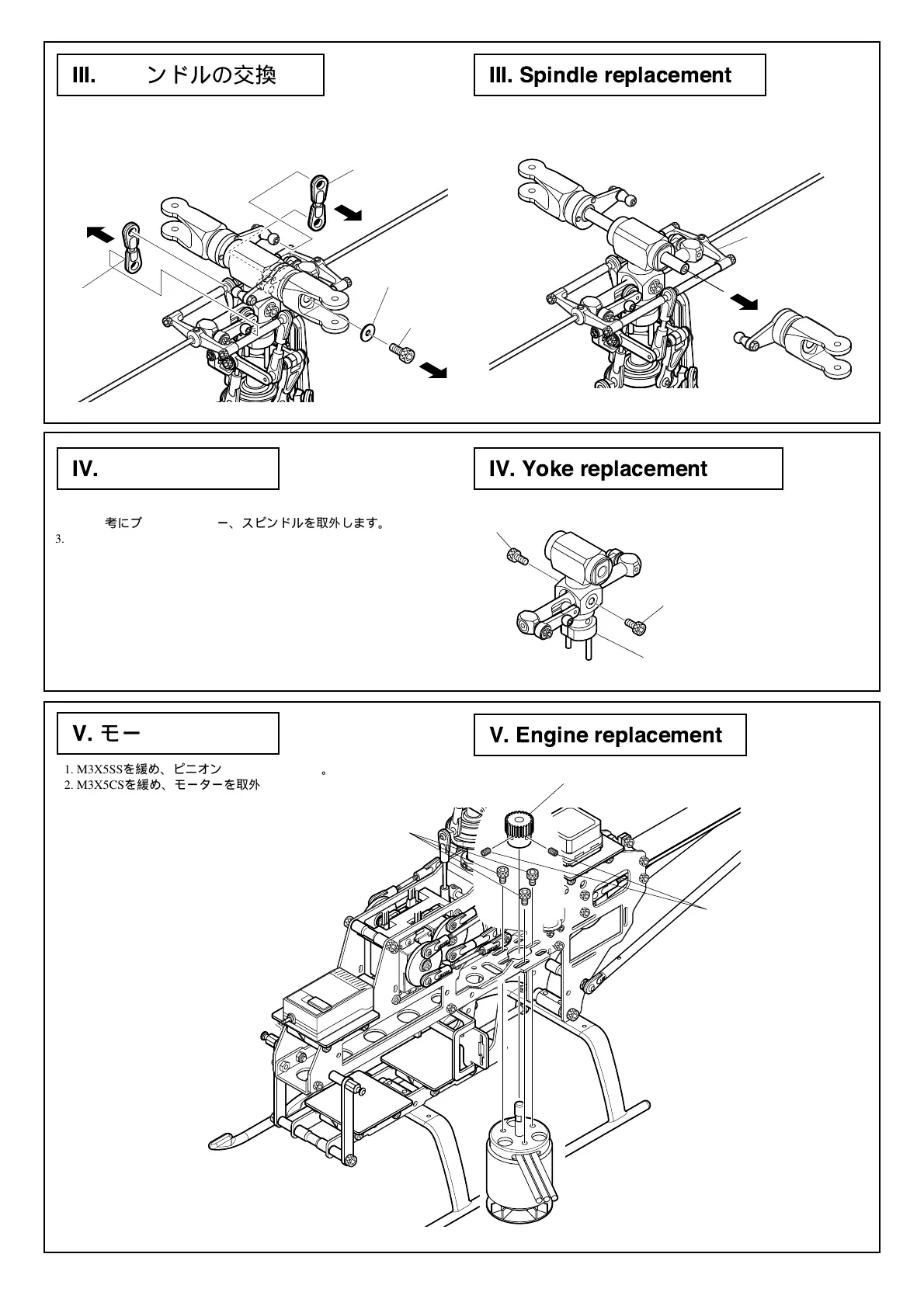

V. モーターの脱着
V. Engine replacement
III. スピンドルの交換 III. Spindle replacement
1. M3X5SSを緩め、ピニオンギヤを取外します。
2. M3X5CSを緩め、モーターを取外します。
1. Loosen the M3X5SS and remove the pinion gear.
2. Loosen the M3X5CS and remove the motor.
3. ブレードホルダーをはずし、スピンドルを引き抜きます。
3. Remove the blade holders and pull out the spindle.
2. ブレードホルダーのM3X8CSを取外します。
2. Remove the blade holder M3X8CS.
IV. ヨークの交換 IV. Yoke replacement
1. IIを参考にスタビライザーバー、スタビアームを取外します。
2. IIIを参考にブレードホルダー、スピンドルを取外します。
3. M2.6X6CSをゆるめ、シーソーをはずします。
1. Remove the stabilizer bar and stabilizer arm in accordance with II.
2. Remove the blade holders and spindle in accordance with III.
3. Loosen the M2.6X6CS and remove the seesaw.
M3X8CS
ピッチロッド
Pitch rod
ピッチロッド
Pitch rod
FW ø2.6Xø7.5X0.5T
スピンドル
Spindle
ヨーク
Yo ke
M2.6X6CS
M3X5CS
M3X5SS
M2.6X6CS
ピニオンギヤ
Pinion gear
