18
7

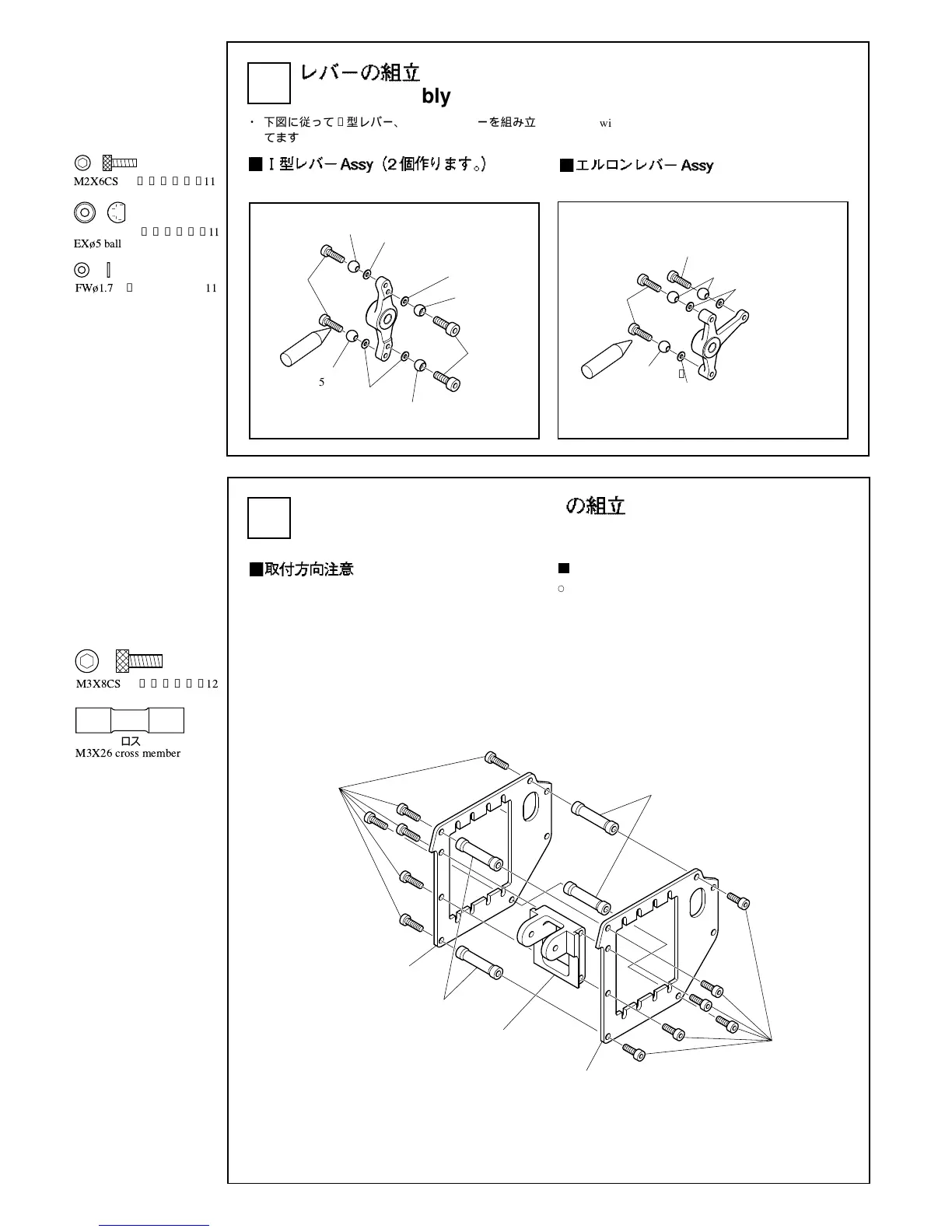

VSF (Variable servo frame)
VSF (Variable servo frame) assembly
M3X8CS ……………… 12
M3X26クロスメンバー … …
4
M3X26 cross member
6
EXφ5ボール……………… 11
EX¿5 ball
M2X6CS ……………… 11
FW¿1.7 ………………… 11
Lever assembly
・ 下図に従ってΙ型レバー、エルロンレバーを組み立
てます。
• Following the diagrams below, assemble the two I-type
levers and the Aileron lever.
○
サーボホルダーは R、F2 種類あります。
Assembly Caution
There are two different servo holders, one for the Front
and one for the Rear.
Lock
FWø1.7
FWø1.7
FWø1.7
I型レバー
I-type lever
EXø5ボール
EXø5 ball
EXø5ボー
ル
EXø5 ball
M2X6CS
M2X6CS
EXø5ボール
EXø5 ball
EXø5ボール
EXø5 ball
Lock
エルロンレバ
ー
Aileron lever
M2X6CS
M2X6CS
EXø5ボール
EXø5 ball
EXø5ボール
EXø5 ball
FWø1.7
FWø1.7
サーボホルダー(F)
Servoholder(F)
M3X26クロスメンバー
M3X8C
S
M3X8CS
M3X26crossmember
M3X26クロスメンバー
M3X26crossmember
VSFマウント
VSFmount
VSFマウント
VSFmount
I-type lever assembly (2 sets) Aileron lever assembly
