M2.6X16TS（座金付） …10
M2.6X16TS (with washer)
サーボ取付ナット ………6
Servo attaching nut
M2.6X10CS ………………8
M2.6X6CS ………………14
M2.6X18PH ………………2
21

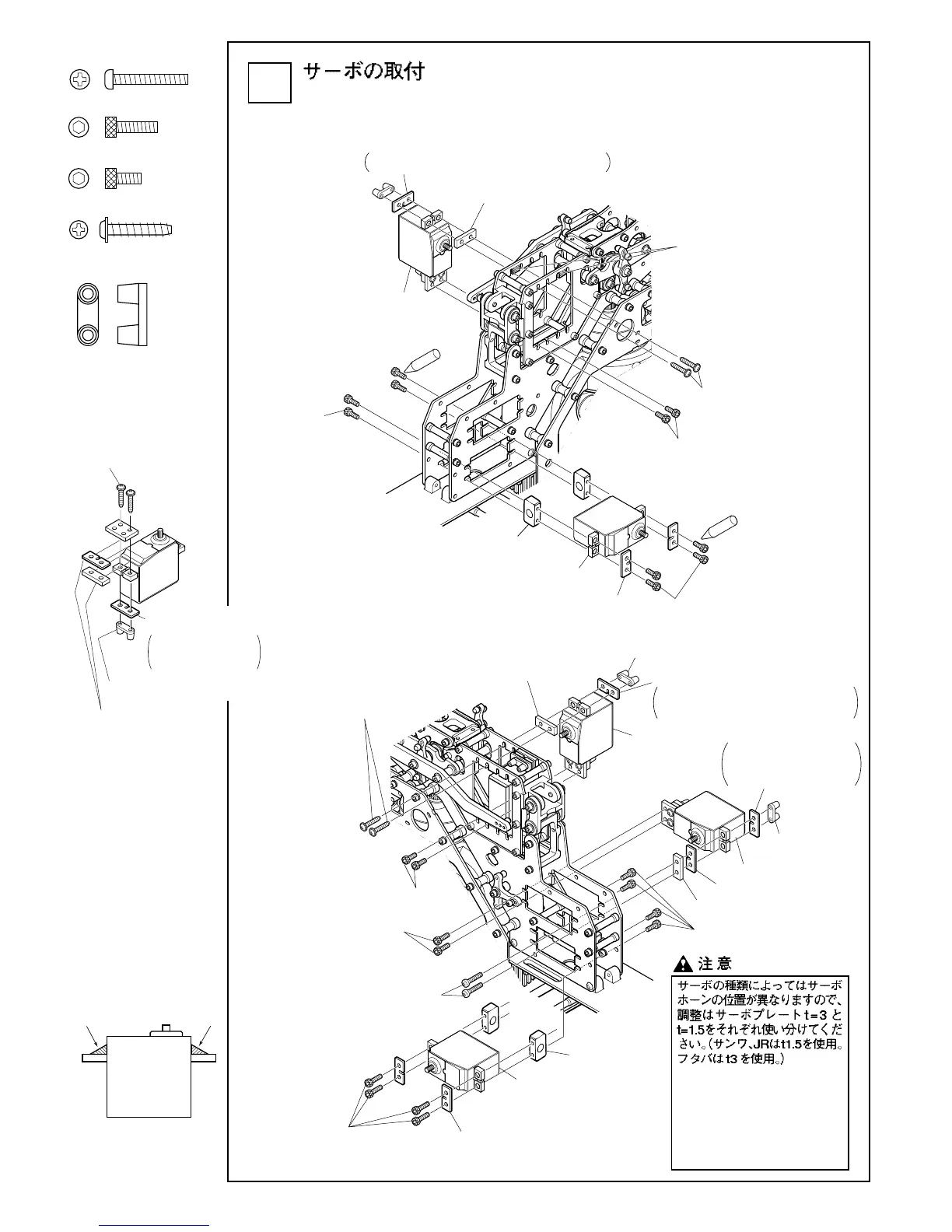

Servos installation
使用するサーボによってフ
レームと干渉が生じる場合
は、サーボの下図部分を削
り取って下さい。
If interference may occur
between the servo and the
frame, scrape the shaded
portions off the servos as
shown below.
M2.6X10CS
EXサーボステーA
EX servo stay (A)
スロットルサーボ
Throttle servo
Lock
サーボプレート
Servo plate
Lock
エレベーターサーボ
M2.6X6CS
M2.6X6CS
サーボプレート
Servo plate
サーボマウントスペーサーt=3
サーボの種類によっては使用しません。（JR）
Servo mount spacer t=3
Depending on the type of servo, this may not be used. (JR)
M2.6X16TS（座金付）
M2.6X16TS (with washer)
Elevator servo
サーボの種類によっては
リード線が接触する場合
があります。(フタバ)
接触する場合はヤスリ等
でカットしてください。
Depending on the type of
servo, the lead wires may
make contact. (Futaba)
Should they make contact,
they should be cut with a
file, etc.
エルロンサーボ
Aileron servo
ピッチサーボ
サーボプレート
Servo plate
サーボの種類によっては使用しません（JR）
Depending on the type of servo, this may not
be used. (JR)
サーボプレート
Servo plate
サーボプレート
Servo plate
サーボの種類によっては
使用しません（JR）
Depending on the type of servo,
this may not be used. (JR)
サーボ取付ナット
Servo attaching nut
サーボ取付ナット
Servo attaching nut
サーボマウントスペーサーt=3
Servo mount spacer t=3
サーボマウントスペーサーt=3
Servo mount spacer t=3
ニードルコンサーボ
Needle control servo
M2.6X10CS
サーボプレート
Servo plate
EXサーボステー（A）
EX servo stay (A)
M2.6X16TS（座金付）
M2.6X16TS (with washer)
M2.6X6CS
M2.6X6CS
M2.6X6CS
M2.6X18PH
Depending on the type of
servo, the position of the servo
horn may vary. When
adjusting, use either servo
plate t=3 or t=1.5 appropriately.
(Sanwa & JR use 1.5; Futaba
uses 3.)
Caution
サーボ取付ナット
Servo attaching nut
M2.6X16TS（座金付）
M2.6X16TS（with washer)
サーボプレート
サーボの種類によっては
使用しません（JR）
Depending on the type of servo,
this may not be used. (JR)
Servo plate
The pitch servo uses either
servo mount spacer t=3 or servo
plate t=1.5. Sanwa and JR use
servo plate 1.5. Futaba uses
servo mount spaces t=3.
ピッチサーボの場合は
サーボマウントスペーサー
t=3又はサーボプレートt=1.5
を使用します。
サンワ、JRはサーボプレー
トt=1.5を使用
フタバはサーボマウントス
ペーサーt=3を使用
