Hirobo SST-EAGLE3-WC - Page 32

30
22

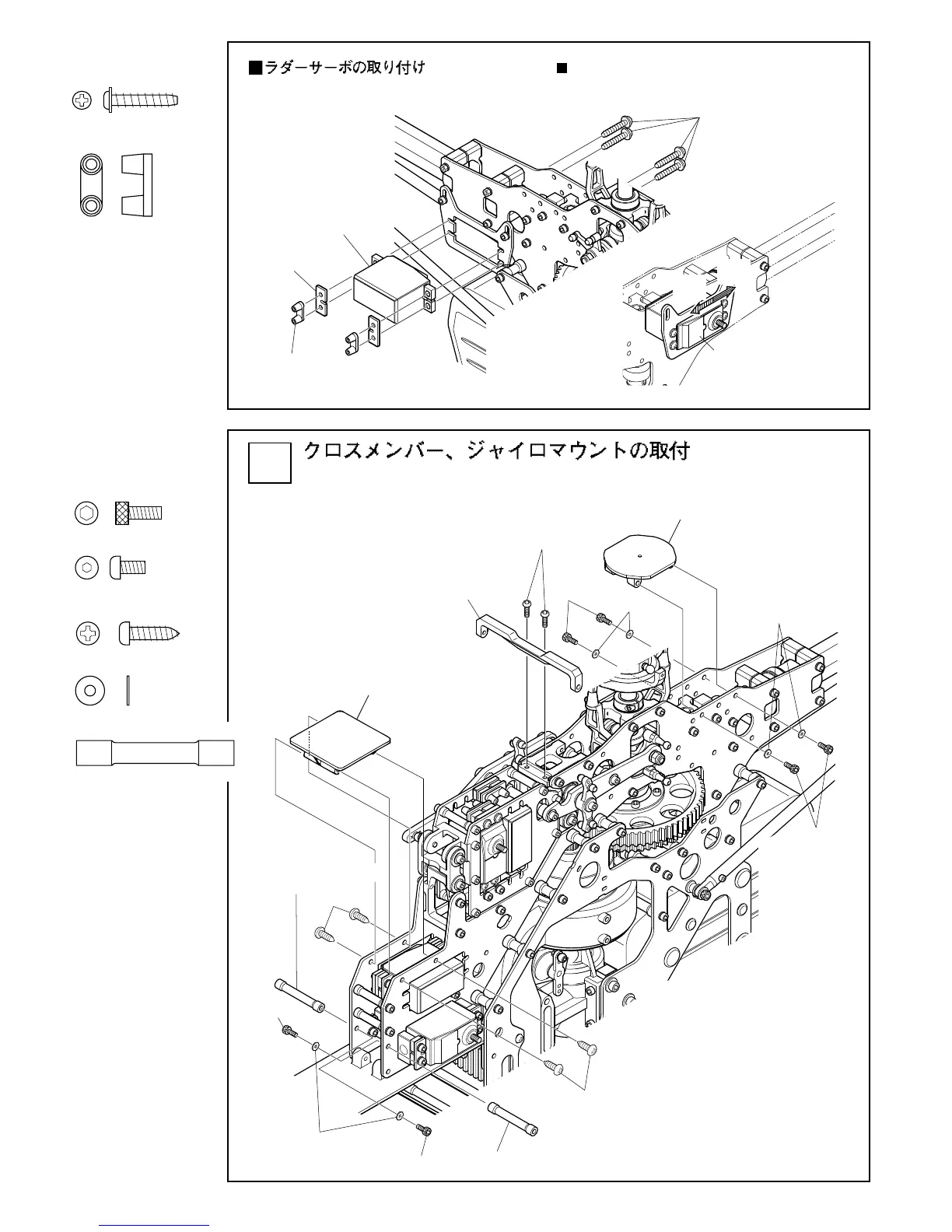

Cross members and gyro mounts installation
Rudder servo installation
M2.6X16TS（座金付） …4
M2.6X16TS (with washer)
サーボ取付ナット ………2
Servo attaching nut
ラダーコントロールサーボ
Rudder control servo
左
Left
右
Right
サーボプレート
Servo plate
サーボ取付ナット
Servo attaching nut
M2.6X16TS（座金付）
M2.6X16TS (with washer)
ラダーサーボ
Rudder servo
M3X8CS
M3X12TS
FWø2.6Xø7.5X0.5
M3X8CS
M3X8CS
M3X12TS
FWø2.6Xø7.5X0.7
ジャイロマウント
Gyro mount
ジャイロマウント
Gyro mount
キャビンクロスメンバー
Cabin cross member
M3X6六角穴付ボタンボルト
M3X6 button bolt
M3X8CS
FWø2.6Xø7.5X0.7
M3X38クロスメンバー
M3X38 cross member
M3X38クロスメンバー
M3X38 cross member
M3X8CS …………………6
M3X12TS …………………4
M3X38クロスメンバー……2
M3X38 cross member
FWø2.6Xø7.5X0.5…………6
M3X6ボタンボルト………2
M3X6 button bolt
