Hirobo SST-EAGLE3-WC - Page 35

33
95mm
約77mm
Approx. 77mm
ミキシングアームロッド（2セット）
Mixing arm rod (2 sets)
25

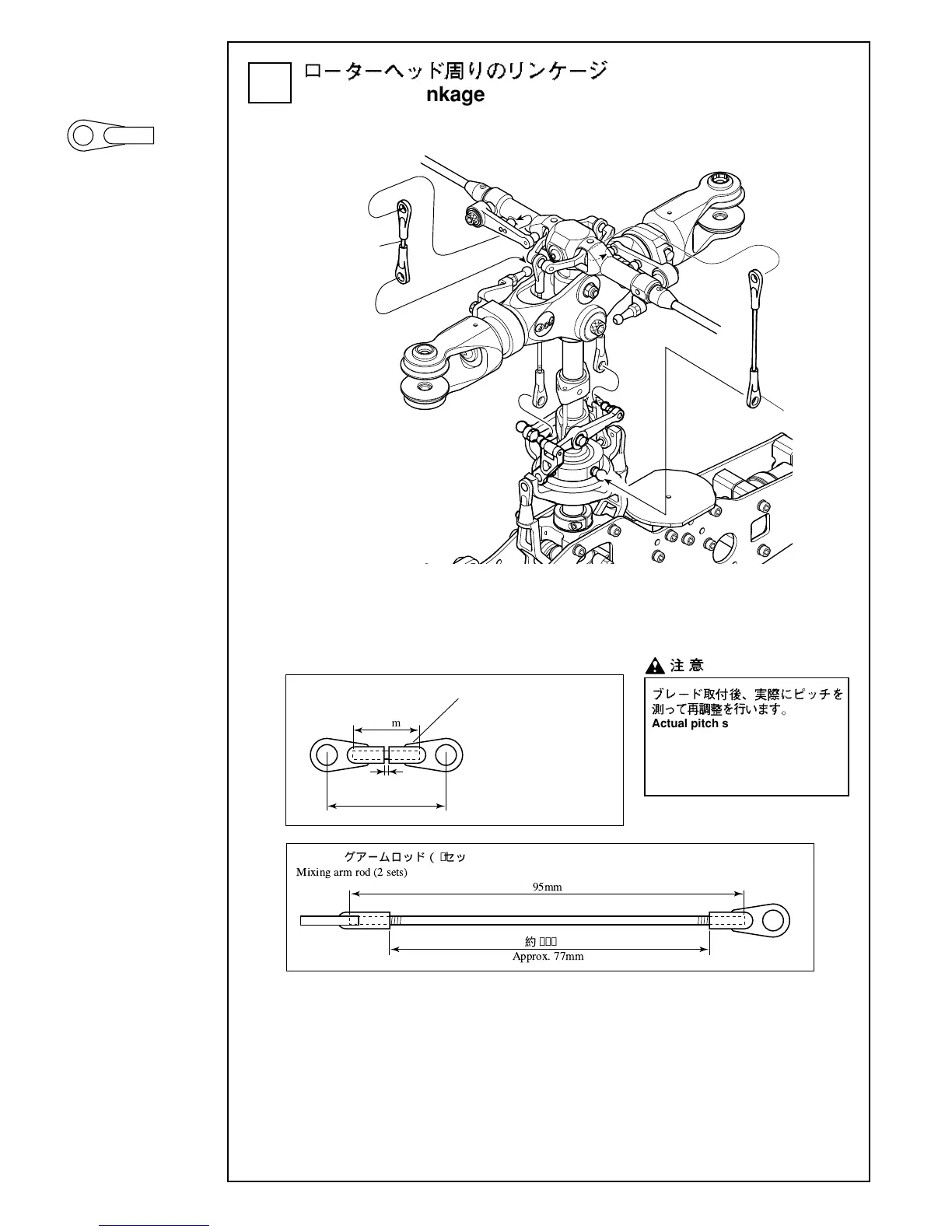

Rotor head linkage
Actual pitch setting are made after
attaching the main rotor blades and
during final setup.
Lengths given are for initial settings
only.
M2ロッドエンド……………8
M2 rod end
Caution
ミキシングアームロッ
ド
Mixing arm rod
ピッチロッド
Pitch rod
16mm
1mm
約28.5mm
Approx.28.5mm
ピッチロッド（2セット）
Pitch rod (2 sets)
M2ロッドエンドを約3.5mm

カットして使用します。
Cut 3.5mm off the M2 rod end.
