Hirobo SST-EAGLE3-WC - Page 36

34
26

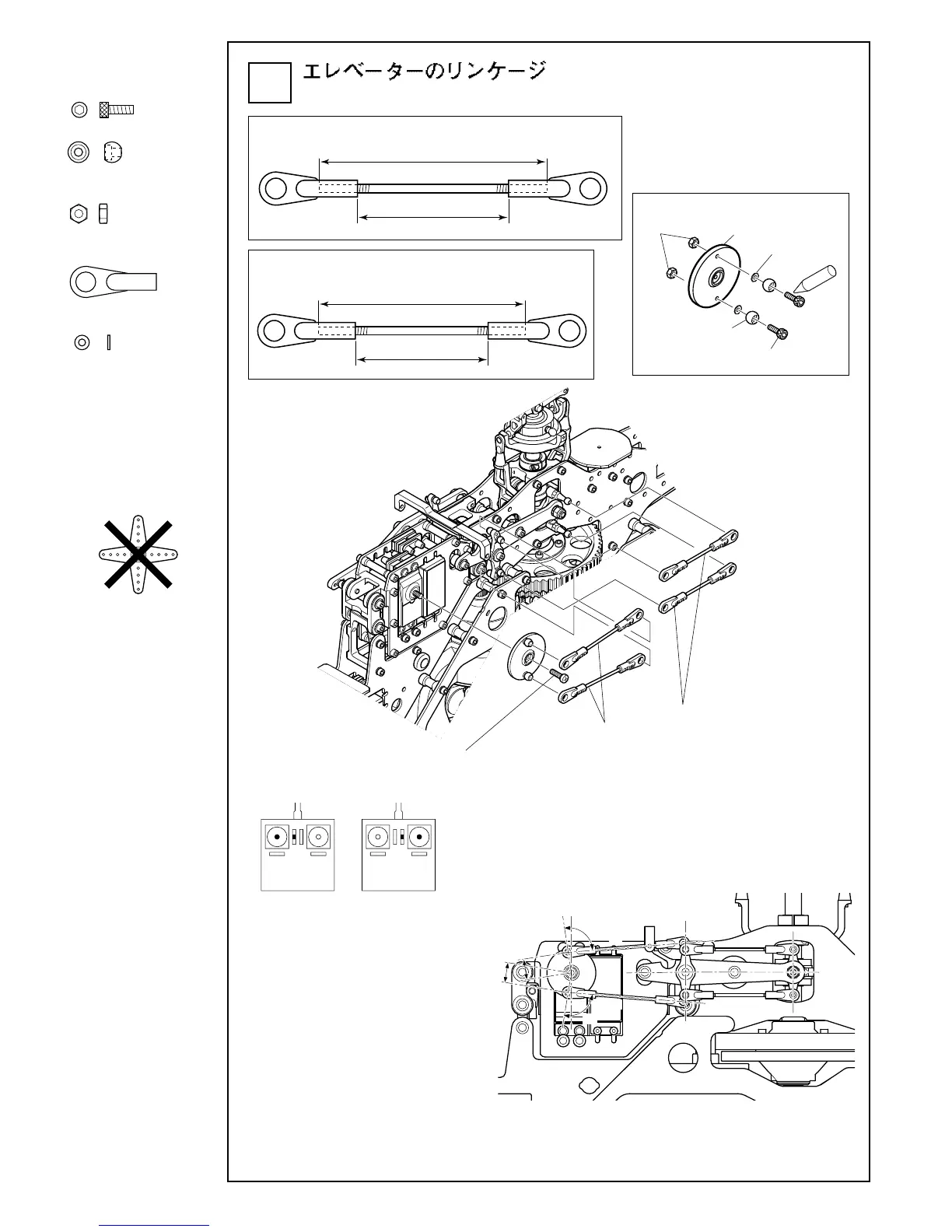

Elevator linkage
スワッシュプレートが水平の時、I型レバー(L)とエレベー
タートルクレバーが平行になるよう、エレベーターロッ
ドでつなぎます。
Connect the linkages to the I-lever (L) and elevator torque lever
making sure the rods are parallel and equal length when the swash
plate is level and horizontal.
送信機のスティックがニュートラルでトリ
ムがニュートラルの時、右の図のようにな
るようにサーボホーンに穴を開けてくだ
さい。
Dig a hole in the servo horn so that the diagram
on the right is made as shown when the
transmitter stick is in neutral and the trim is
neutral.
M2ナット …………………2
M2 nut
EXφ5ボール ……………2
EXø5 ball
M2ロッドエンド …………8
M2 rod end
FWø1.7 ……………………2
M2X6CS …………………2
55mm
約36.5mm
Approx. 36.5mm
エレベーターロッド（2セット）
Elevator rod (2 sets)
50mm
約32mm
Approx. 32mm
I型レバー/エレベータートルクレバーロッド（2セット）
I-type lever rod / Elevator torque lever rod (2 sets)
M2ナット
M2 nut
サーボホーン
Servo horn
M2X6CS
EXø5ボール
EX ø5 ball
Lock
FWø1.7
モードI
MODE I
モードII
MODE II
送信機のスティック位置
Position of transmitter stick
エレベーターロッド
Elevator rod
サーボに付属のネジ
Servo horn screw included
with servo
I型レバー/
エレベータートルクレバーロッ
ド
I-type lever rod /
Elevator torque lever rod
10mm
10mm
A
A=B
B
90˚
90˚
Be sure to use the circular servo
horn shown below after this
page.
このページ以降のサーボホ
ーンは、必ず丸形を使用し
てください。
