WARTUNG UND PFLEGE
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at Seite 26
BS 115

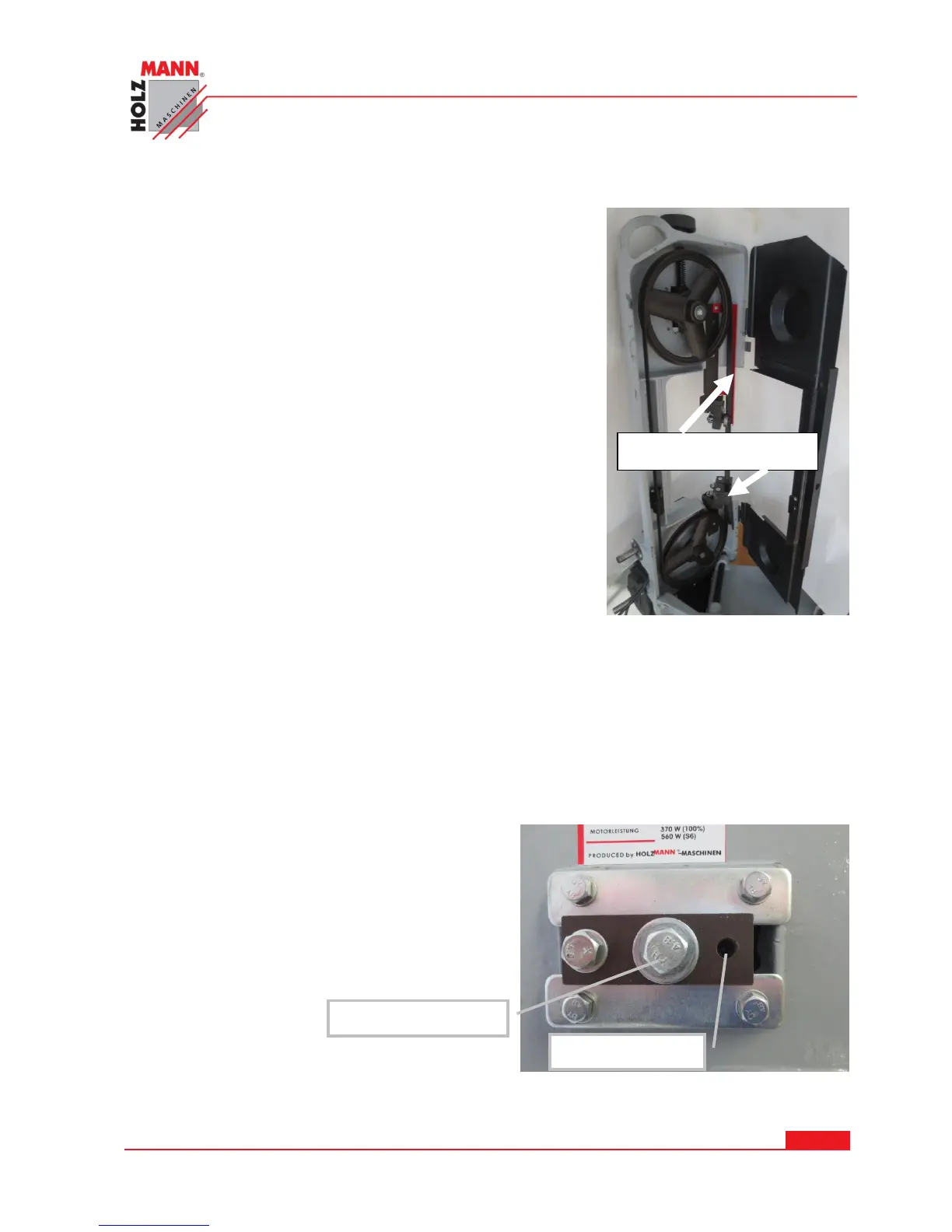

9.1 Wechseln des Sägeband
 Die Metallbandsäge in die vertikale Position bringen und die Sägebandabdeckung öffnen.
 Das Sägeband mit dem Einstellknauf (2) lockern.
 Sägebandschutzbleche oben (rot) und unten abschrauben.
 Ziehen Sie nun das alte Sägeband herunter. ACHTUNG!
Verletzungsgefahr! Tragen Sie Arbeitshandschuhe.
 Das neue Sägeband zuerst in die Sägebandführungen ein-
legen.
ACHTUNG: Die richtige Laufrichtung der Zahnung beach-
ten. -siehe Abbildung vorne links am Sägearm- Anschlie-
ßend auf die Laufräder legen.
 Das Sägeband mit dem Einstellknopf (2) Spannung (1mm
Test) einstellen. Nach einem kurzen Testlauf nachprüfen
und gegebenenfalls nachspannen.
 Sägebandschutzbleche oben (rot) und unten wieder
anschrauben.
 Die Sägebandabdeckung wieder anschrauben.
9.2 Bandlauf / Sturz einstellen
Das Laufrad ist werksseitig auf das Antriebsrad ausgerichtet. Sollte jedoch – v.a. nach Wechsel -
des Sägeband nicht gerade bzw. vom Laufrad ablaufen, könnte ein Nachstellen nötig sein.
Der Bandlauf / Sturz kann nachjustiert werden.
 Die Festklemmschraube leicht lockern.
 Mit der Madenschraube kann der Bandlauf
nachjustiert werden.
 Die Festklemmschraube wieder festziehen.
Madenschraube
Festklemmschraube
Sägebandschutzbleche
