Holzmann BS 115 - Zusammenbau; Assembly

ZUSAMMENBAU / ASSEMBLY
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at Seite 7
BS 115

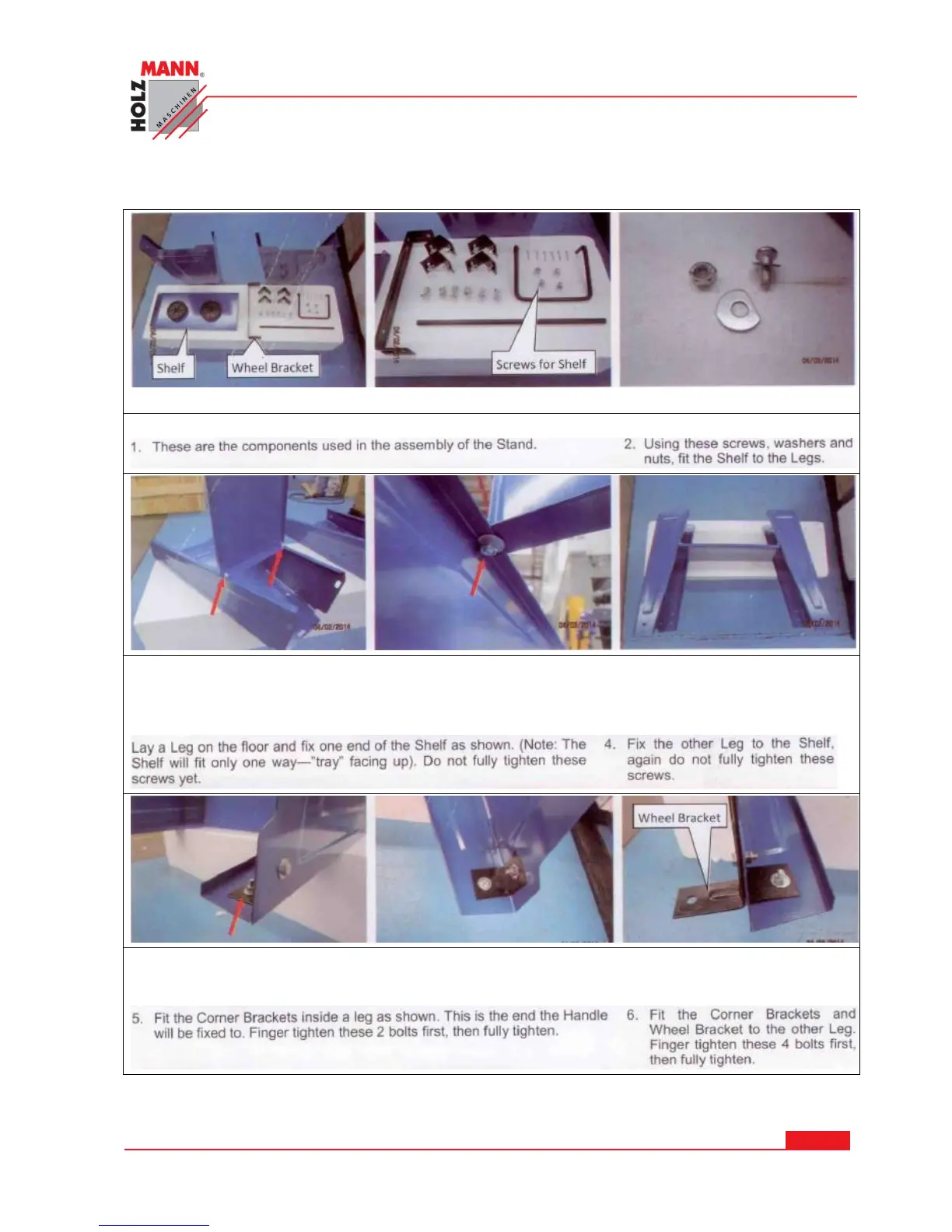

3 ZUSAMMENBAU / ASSEMBLY
1. Lieferumfang -Montageanbauteile- Schrauben, Scheiben, Muttern
3.Seitenteil ausklappen und die Zwischenablage wie abgebildet 4. Beide Seitenteile montiert
anschrauben. anschrauben
3.
5. Die 2 Eckwinkel an den Bohrungen aufsetzen und anschrauben 6. Radachswinkel gegenüber
mit den 2 Eckwinkel
zusammen anschrauben
