Homematic IP HmIP-FALMOT-C12 User Manual

12
Funktion und Geräteübersicht
(G) Rastnasen für Hutschienenmontage
(H) Anschlussklemmen DC-IN 24 V
(I) Anschlussbuchsen für motorisierte Antriebe
(J) Anschlussbuchse für Erweiterungsbox (optional
verwendbar)

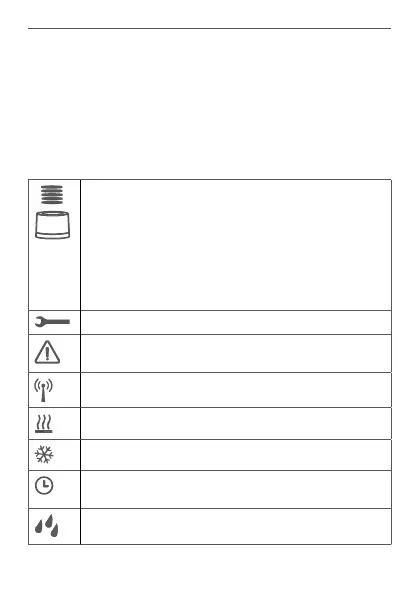

Displayübersicht (s. Abbildung 1):
Ventilpositionsanzeige:
Anzeige von Balken 1 – 5: Ventilposition > 80%
Anzeige von Balken 1 – 4: Ventilposition > 60%
Anzeige von Balken 1 – 3: Ventilposition > 40%
Anzeige von Balken 1 – 2: Ventilposition > 20%
Anzeige von Balken 1: Ventilposition > 0 %
Anzeige ohne Balken: Ventilposition = 0%
Maul-Schlüssel
Notbetrieb
Funkübertragung
Heizen
Kühlen
Externe Schaltuhr aktiv (in Verbindung mit ei-
ner Homematic IP Multi IO Box konfigurierbar)
Warnung für Betauung

Homematic IP HmIP-FALMOT-C12 Specifications

General

Input voltage	24/230 V
Input frequency	50 Hz
Power source type	AC, DC
Maximum switching capacity	0.2 W
Frequency	869.65 MHz
Cable length	1.5 m
Display type	LCD
Product type	Heating actuator
Product color	White
Built-in display	Yes
Channels quantity	12 channels
Maximum outdoor range	320 m
International Protection (IP) code	IP20
Operating temperature (T-T)	0 - 50 °C

Weight and Dimensions

Depth	52 mm
Width	242 mm
Height	85 mm
Weight	440 g
Package depth	281 mm
Package width	184 mm
Package height	97 mm
Package weight	917 g
