Español
Asignaciones de las patillas

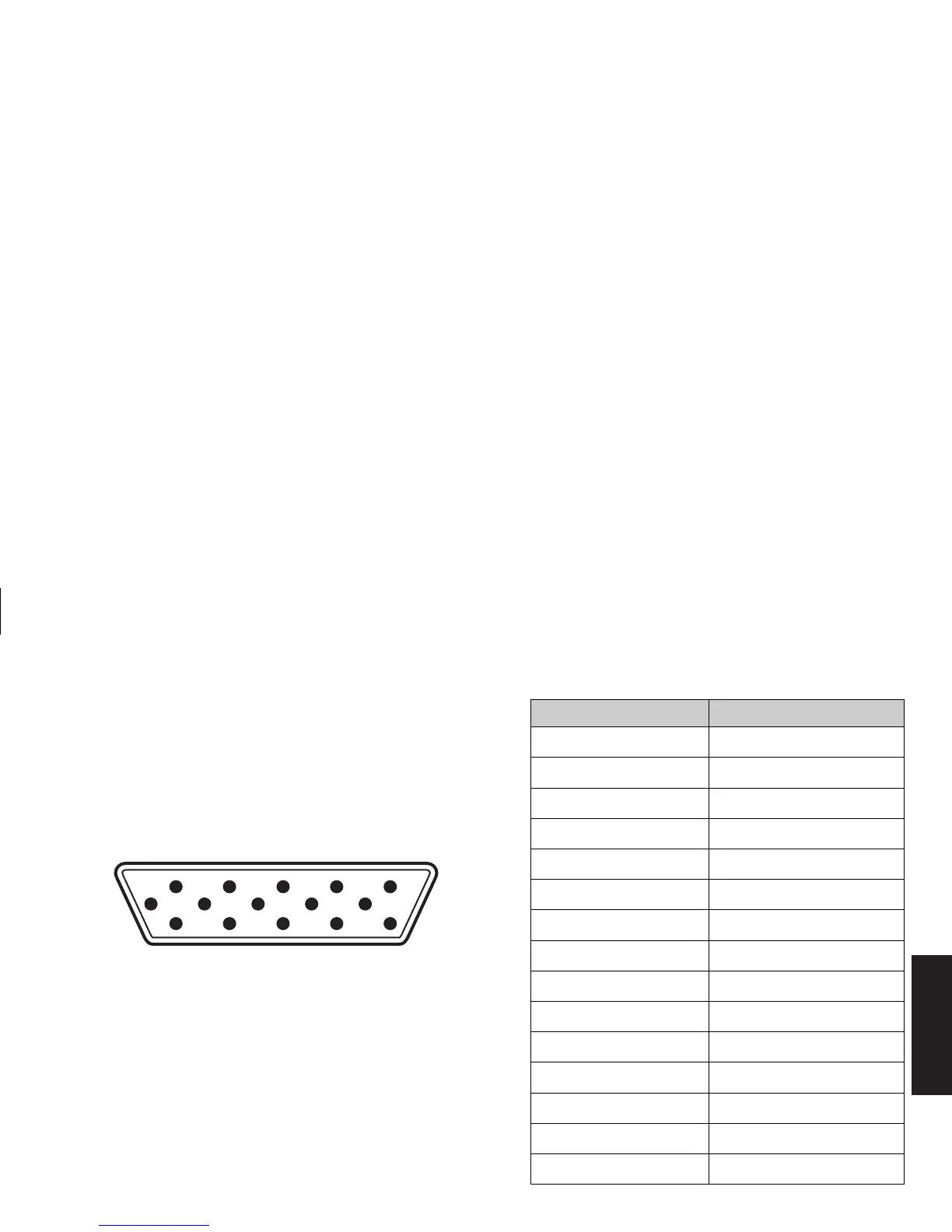

La figura que se incluye a continuación muestra
el conector de video macho D-Sub de 15 patillas
utilizado por los monitores multimedia MX50,
MX70 y MX90 de la HP Pavilion. La tabla
muestra las asignaciones de patillas.
51
15
11
6
10
Nota:
Dada la política de mejora continua de los
productos, las asignaciones de patillas están
sujetas a cambios sin previo aviso.
Número de patilla Asignación
1
Entrada de video rojo
2
Entrada de video verde
3
Entrada de video azul
4 Tierra
5
T
T
i
i
e
e
r
r
r
r
a
a
6 Retorno de video rojo
7 Retorno de video verde
8 Retorno de video azul
9 Flotante
10 Flotante o tierra
11
Tierra
12
Datos
13
Sincr. horizontal
14
Sincr. vertical
15
Reloj de datos
