Attribution des broches

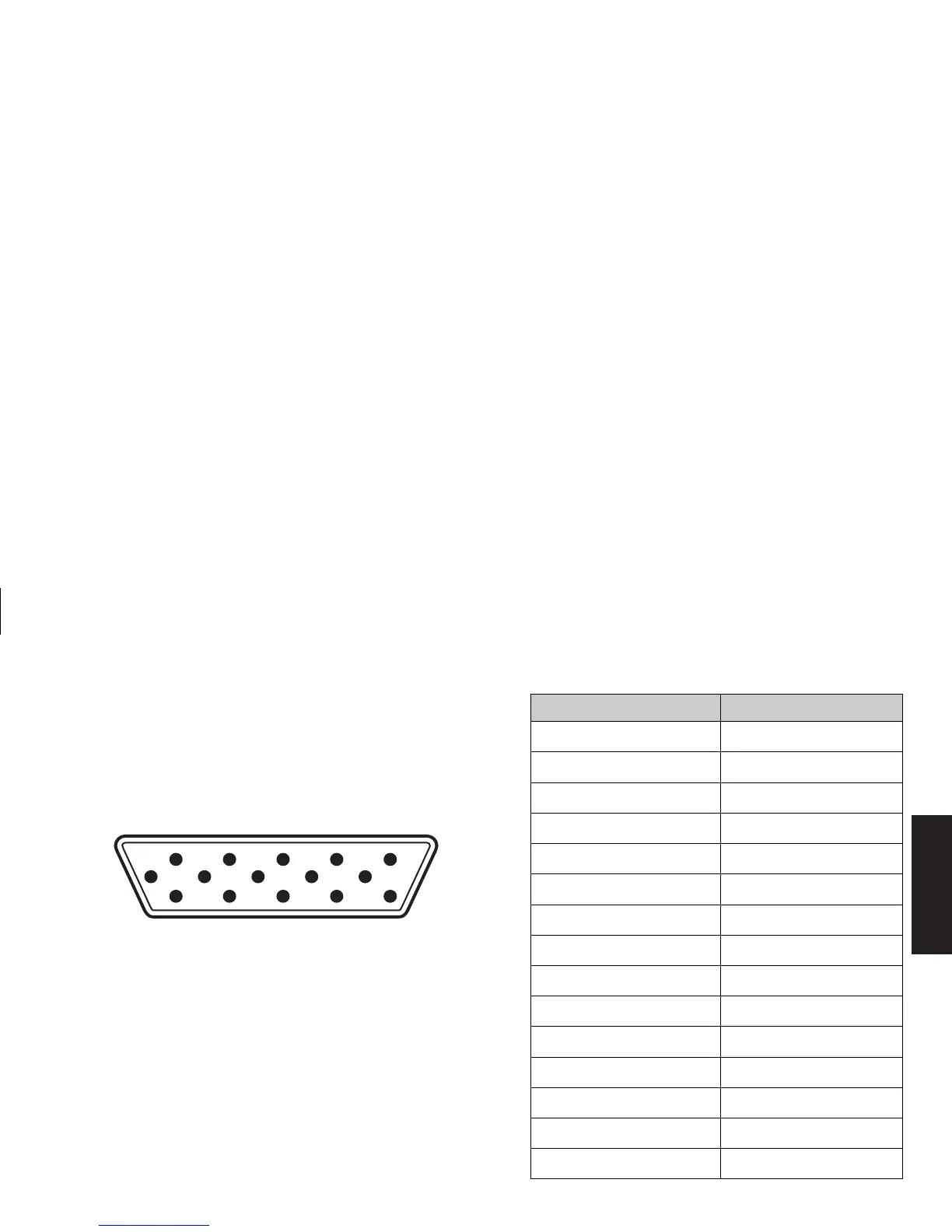

Le graphique suivant illustre la fiche mâle à 15
broches utilisée par les moniteurs multimédias
HP Pavilion MX50, MX70 et MX90. Le tableau
montre l’attribution des broches.
51
15
11
6
10
Remarque :
En raison d’une politique d’amélioration
constante, l’attribution des broches est sous réserve
de modification sans avis.
Numéro de broche Attribution
1
Entrée vidéo rouge
2
Entrée vidéo verte
3
Entrée vidéo bleue
4
Terre
5
T
T
e
e
r
r
r
r
e
e
6
Retour vidéo rouge
7
Retour vidéo vert
8 Retour vidéo bleu
9 Flottante
10 Flottante ou terre
11 Terre
12 Données
13 Sync. Horizontal
14
Sync. Vertical
15
Horloge des données
