− 3 −
全自動圧着機搭載のプレス取扱説明書を参照し、アプリケーターの取り付け、取り外しを行ってください。
3 ） ね じ を矢印 方向に下げ、送り爪の先端が端
子キャリアのパイロット穴に入っていることを
確認してください。
リール端子を若干矢印 方向に引き、カムレバー
を矢印 方向に回転させてください。これで端
子の取り付けは完了です。
カムレバーを矢印 方向に回転させ、送り爪
を矢印 方向に上げてください。次に、端子を矢
印 方向に引き出して取り外してください。
1） 取り付け時と同様の作業を行い、リール端子を取
り外してください。
リール端子はアプリケーターへセットの際、バレル
開部が上に、インシュレーションバレルが手前側に
くるようにセットしてください。

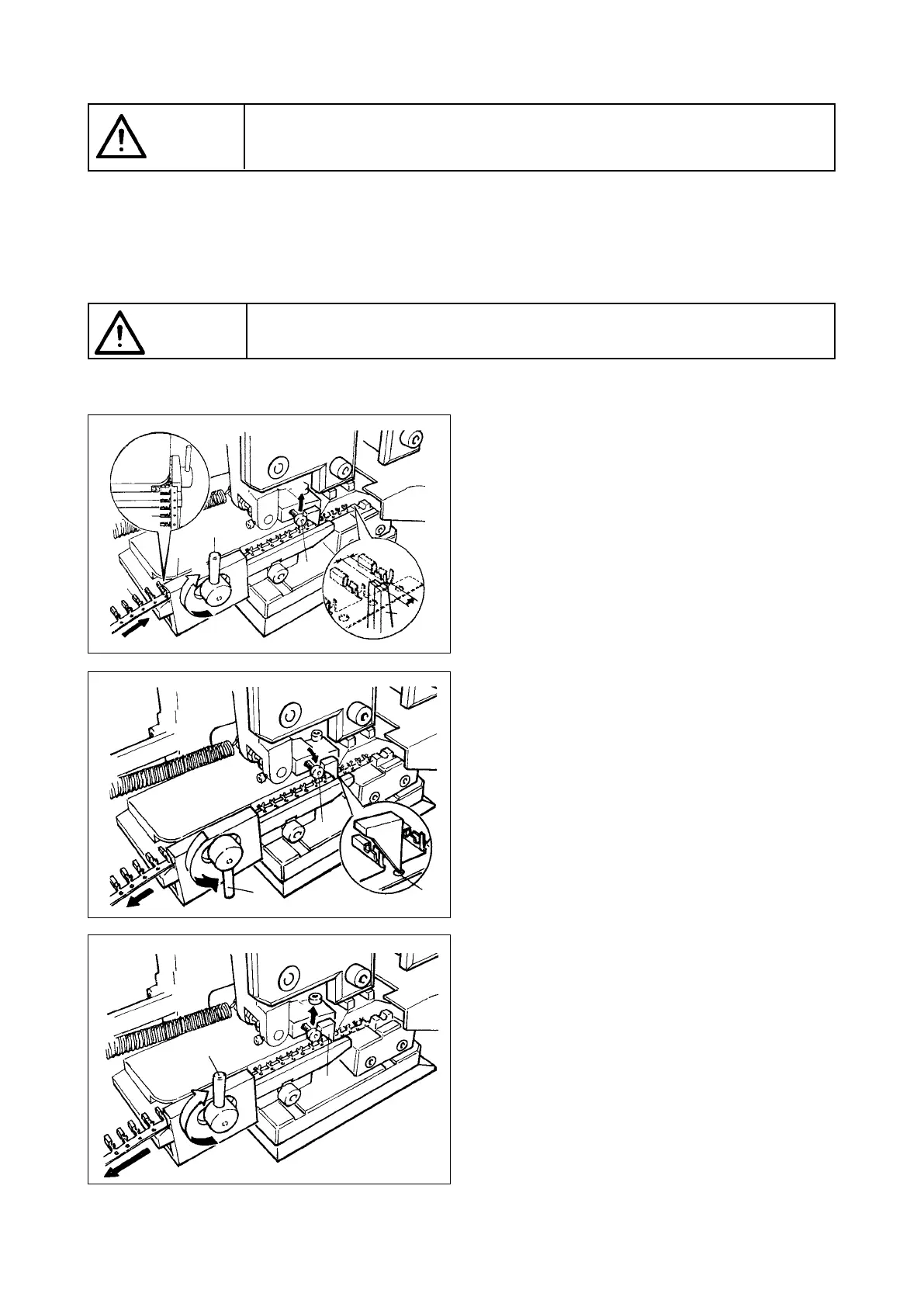

1） カムレバーを矢印 方向に回転させ、端子ガイ
ドに沿って端子を挿入してください。
2） さらに、ねじを矢印 方向に上げ、先頭の端子
が、アンビルの真上より若干右に行きすぎる程
度まで、挿入してください。
