钢线筒（芯线压接部分）
......
依靠 U 字形状，凭借机械性力量，对导线进行紧固并保持，发挥与端子连接的作用。
根据钢线筒的大小，决定了合适的电线范围。
如果对不合适的电线进行压接，不会得到规定的性能，有时会造成质量上的重大事故。
绝缘筒
...................
具有保持电线的功能，在
紧固
电线被覆的筒上，对电线施加负荷时，避免因钢线筒部
分让导线断裂的情况。
枪头.....................
发挥固定的锁定机构作用，将端子插入机箱（绝缘盒）时，可以避免端子从机箱中脱落。
如果枪头变形，插入机箱之后，锁定机构无法发挥作用，端子有可能从机箱脱落，或
得不到规定的固定力量。
钟罩.....................
这是为了防止在筒端面线断裂以及让压接部分钩挂强度稳定的物体。
锯齿
.....................
在钢线筒内面有时会设置对称或棱状凹槽，这称为锯齿。
锯齿的目的是压接时，帮助筒面与导线的氧化皮膜的破坏，实现更加电气性和机械性
的连接稳定。
接触部分.................
让连接器的公和母相嵌时，与对方的连接器进行电气性结合的部分。
5. 压着基本要领
针对压接操作的基本一般事项进行说明。

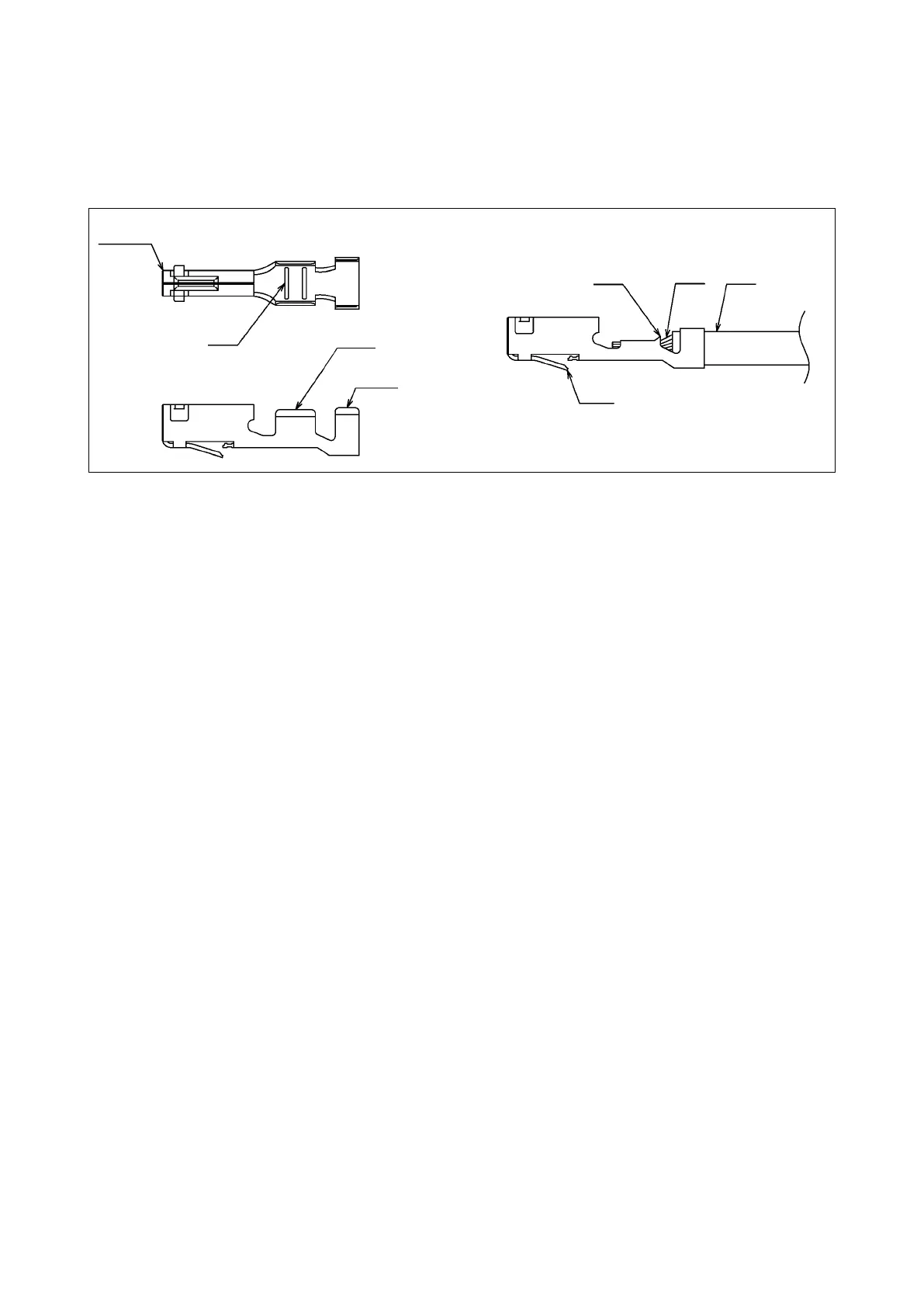

5-1. 压接端子各个部分的名称和功能
（1） 压接端子各个部分的名称
（2） 压接端子各个部分的功能
绝缘筒
锯齿
接触部分
钢线筒
钟罩
芯线
被覆
枪头
