− 24 −

あらかじめ次のことを確認してください。
１） クリンパ、アンビルは、正常な物が取り付けられていますか。
２） 使用している端子は適合端子ですか。
３） 使用している電線は適合範囲内の電線ですか。



トラブル
1. 端子送りがスムー
ズではない、送ら
ない。
2. 圧着作業中、 キャ
リアが S 字に変形
してしまう。
原 因

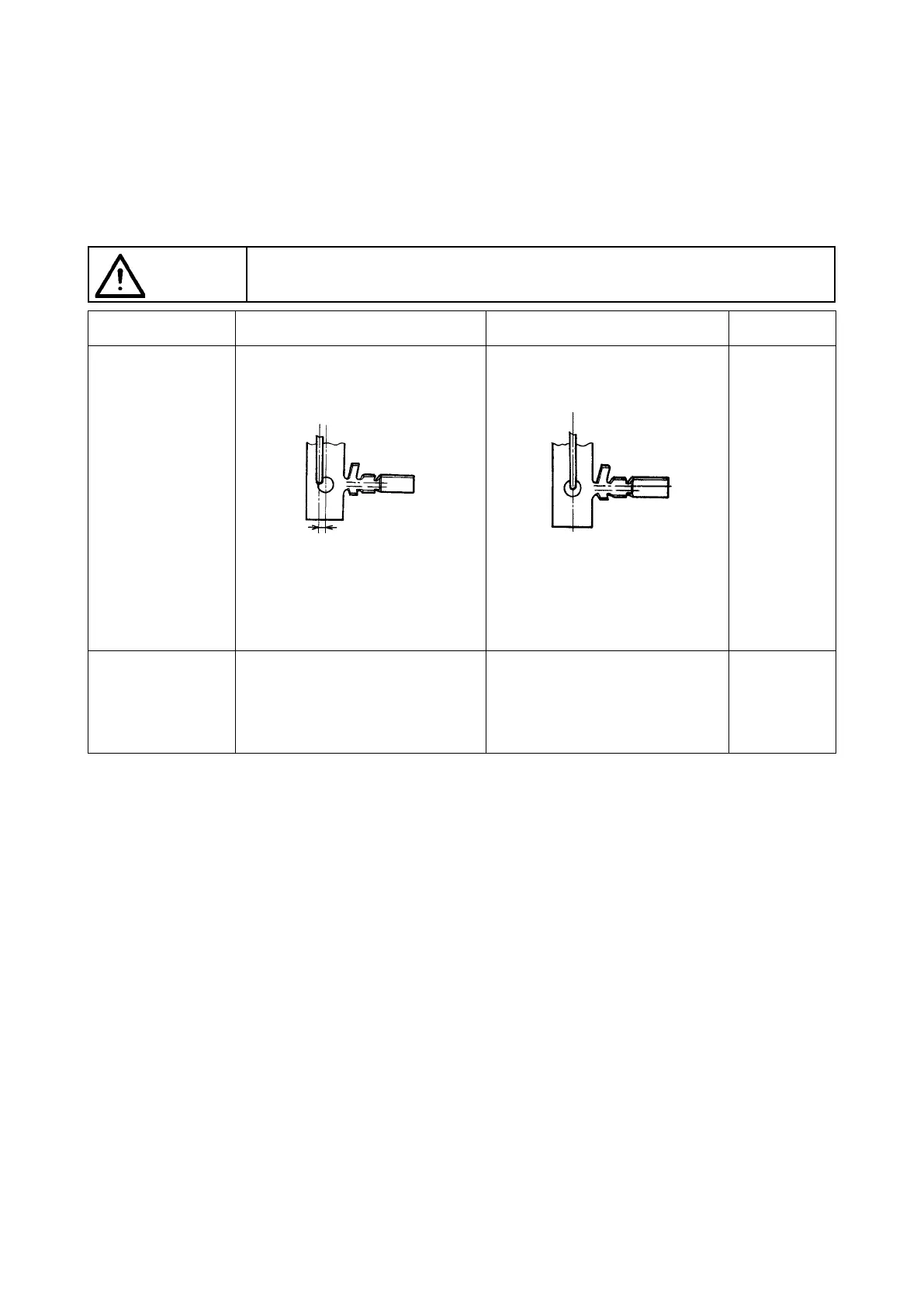

1. フィードフィンガーの取り付け位
置がずれており、リール端子キャ
リアのパイロットホールのセン
ターに合っていない。
2. フィードフィンガー先端が摩耗し
ている。
3. カムフォロアーが摩耗している。
1. スクラップガードの取り付け位置
が悪く、リール端子キャリアと衝
突している。
2. カットオフパンチにキズ、打刻が付
いているため、上下の動きが悪い。
処 置
1. フィードフィンガーの取り付け
位置を再度調整してください。
2. フィードフィンガーを新しい物
と交換してください。
( 弊社までご相談ください。)
3. カムフォロアーを新しい物と交
換してください。
( 弊社までご相談ください。)
1. スクラップガードの取り付け位
置を再度、調整してください。
2. カットオフパンチを新しい物と
交換してください。
関連ページ
P28(3)
P28(4)
P22
ご使用にあたってのご相談もしくはご不明な点は、当社生産技術部までご連絡ください。
