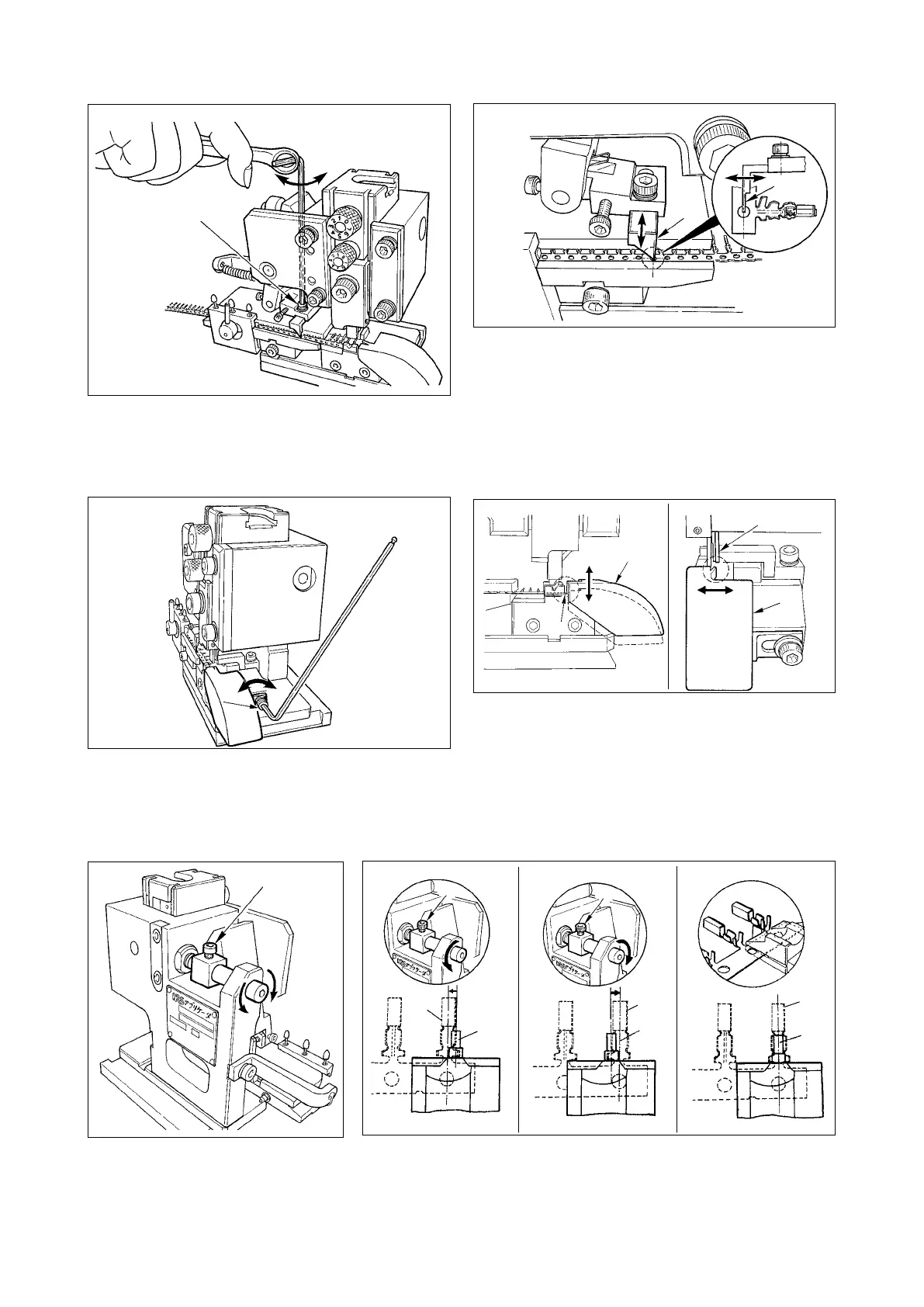

1） 六角レンチ (M4 用 ) を用い、フィードフィンガー
取付ねじをゆるめます ( 方向 )。
1） 六角レンチ (M4 用 ) を用い、キャリアシューター
取付ねじをゆるめます ( 方向 )。
2） カットオフパンチから出てくるキャリアにキャリア
シューターが当たらないよう、高さを調整します。
クリンパがキャリアシューターに当たらない
よう、前後位置を調整します。
3) 六角レンチでキャリアシューター取付ねじを締
め付けてください ( 方向 )。
2） キャリアのパイロットホールの中心にフィード
フィンガーを合わせます。
3) 六角レンチでフィードフィンガー取付ねじを締
め付けます ( 方向 )。
1） 端子をセットした状態でピボットブロック固定ねじを緩めてください。
2） 端子がアンビルの左方にある場合は送り調整軸を矢印 方向に回し、右方の場合は矢印 方向に回します。
3） 端子がアンビルの真上に来たら、固定ねじを締めてください。
