6. Crimping quality
6-1. Crimping conditions
Refer to the “Crimping condition list” issued by us for
the crimp height and tensile strength.

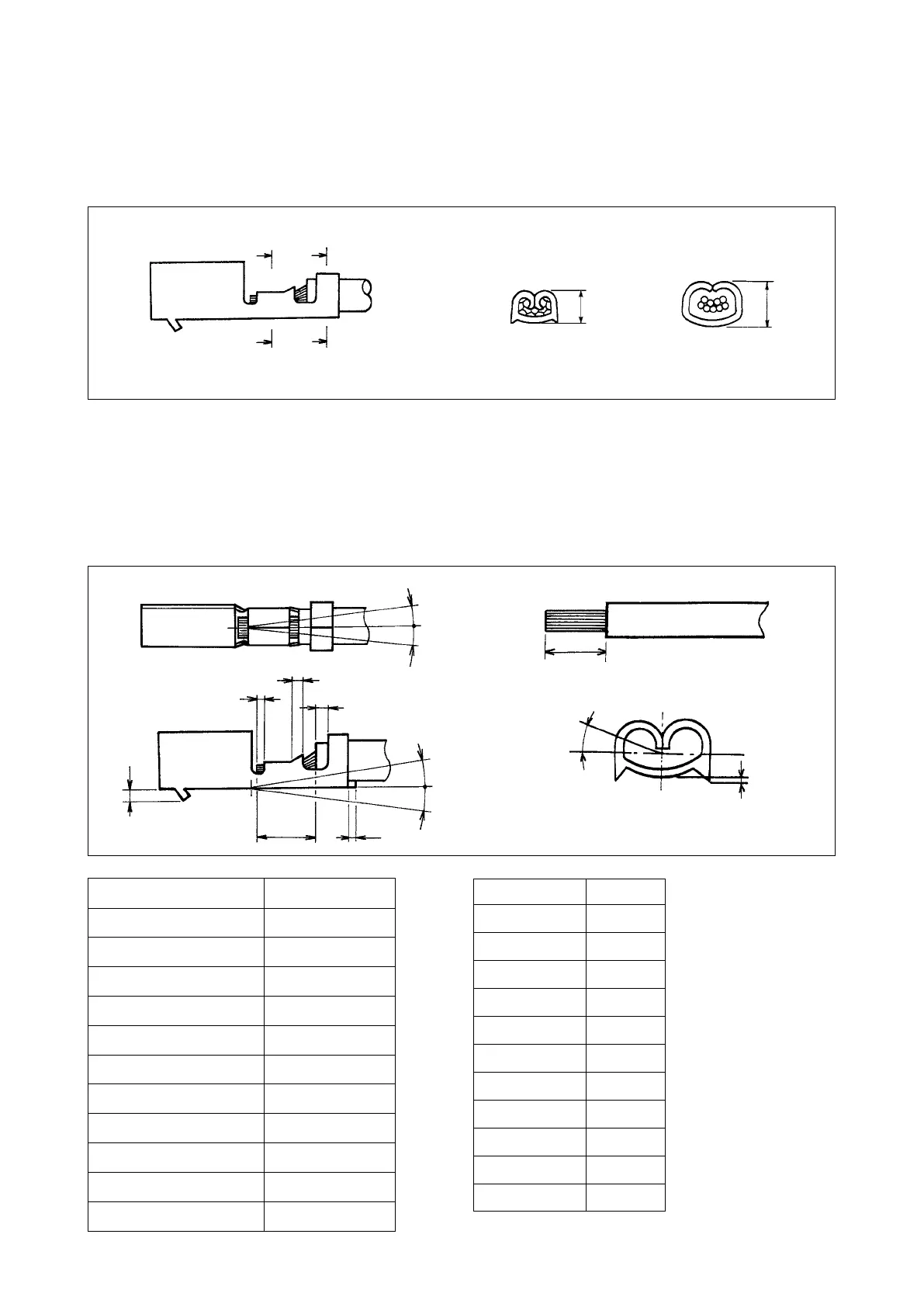

Cross section of crimped section
压接部断面
A
B
C
D
E
F
G
H
I
J
K
J
Item Spot
Covered portion A
Top portion of cable core B
Bell-mouth C
Bent-up D
Bent-down E
Twist F
Rolling G
Rance height H
Cut-o󰀨 tab I
Stripping length J
Crimp burr height K
6-2. Crimping quality standards
Refer to the “Crimping quality standards” issued by us
for the crimping quality.
6. 压接质量
6-1. 压接条件
有关夹紧高度和拉伸强度请参照本公司印发的「压接条
件表」。
6-2. 压接质量标准
有关压接质量标准，请参照本公司印发的「压接质量标
准书」。
项目 部位
被覆位置 A
芯线前端位置 B
钟罩 C
出口上升 D
出口下降 E
捻线 F
压接 G
枪头高度 H
切开凸头 I
剥皮长度 J
压接毛刺高度 K
Cross section YY
断面 YY
Cable core crimp height
芯线夹紧高度
Covering crimp height
被覆夹紧高度
Cross section ZZ
断面 ZZ
A
Y
Y
Z
Z
B
