HYDAC ELECTRONIC EDS 3000 - Anschlussbelegung

22 EDS 3000 IO-Link
Stand: 14-07-2022 HYDAC ELECTRONIC GMBH Mat. Nr.: 669897

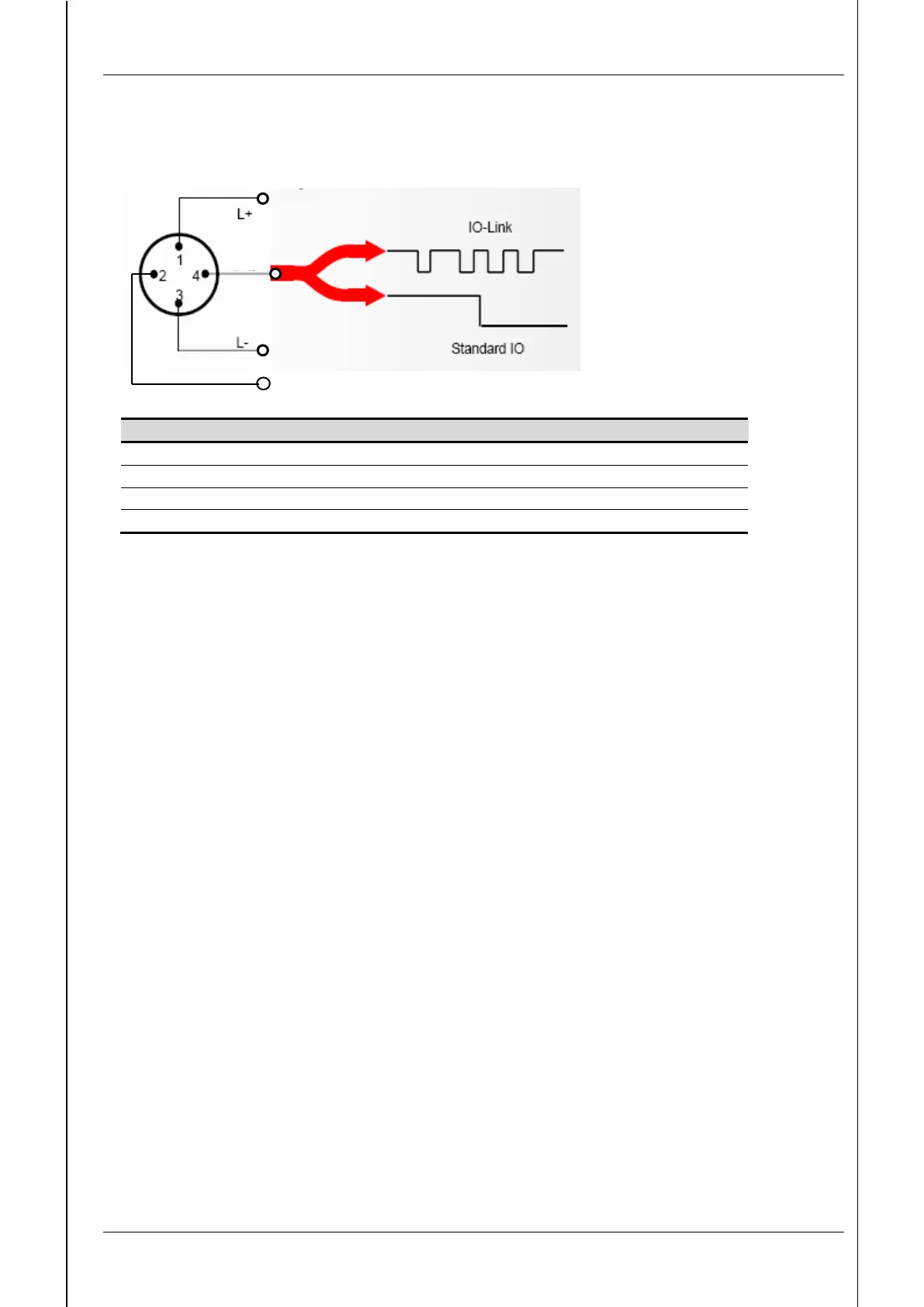

21 Anschlussbelegung
M12x1, 4-polig
Pin
Signal
Bezeichnung
1
L+
+U
B
2
Q2/QA
Schaltausgang (SP2) / Analogausgang
3
L-
0 V
4
Q1/C
Schaltausgang (SP1) / IO-Link Kommunikation
Q2/QA
Q1/C
