9.2 Zusätzliche Montagehinweise
Zusätzliche Montagehinweise, die erfahrungsgemäß den Einfluss elektromagnetischer
Störungen reduzieren:
Möglichst kurze Leitungsverbindungen herstellen.
Möglichst ungeschirmte Leitungen verwenden
HINWEIS:
Direkte Nähe zu Verbindungsleitungen von Leistungsverbrauchern
oder störenden Elektro- oder Elektronikgeräten ist möglichst zu
vermeiden.
Bei Verwendung von geschirmten Kabeln ist der Kabelschirm in
Abhängigkeit von den Umgebungsbedingungen fachmännisch und
zum Zweck der Störunterdrückung einzusetzen. Mögliche
Masseschleifen / Potentialverschleppungen sind zu vermeiden.
Bei Anschluss an Class B Ports nur 3-adrige Leitung mit PIN 1, 3 und 4
Belegung verwenden
Bei Konfiguration von Pin 2 als zusätzlichem Analogausgang darf dieser
grundsätzlich nicht mit dem Master verbunden werden.

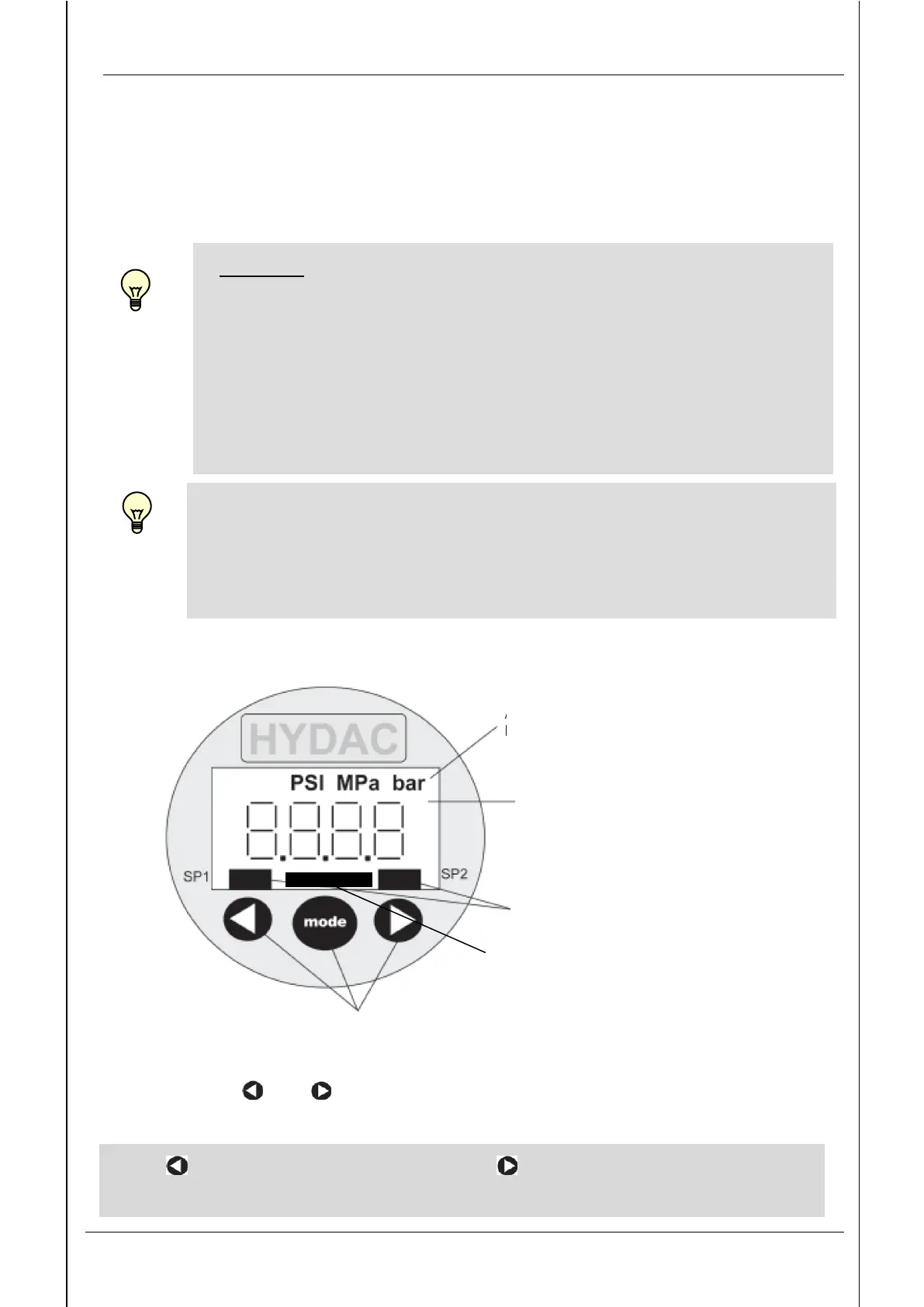

10 Bedienelemente des EDS 3000
Die Pfeiltasten und dienen der Auswahl des gewünschten Menü-Punktes und
zum Einstellen der Werte.
Im Menü absteigen
Wert verkleinern
Im Menü aufsteigen
Wert vergrößern
4-stellige
Digitalanzeige
LED-Anzeige für
aktiven Schaltpunkt
Tasten zur Einstellung der
Schaltpunkte, Rückschaltpunkte
und Zusatzfunktionen
LED-Anzeige dauerhaft leuchtend: Schalter im SIO-Modus
LED-Anzeige blinkend: Schalter im SDCI-Modus
