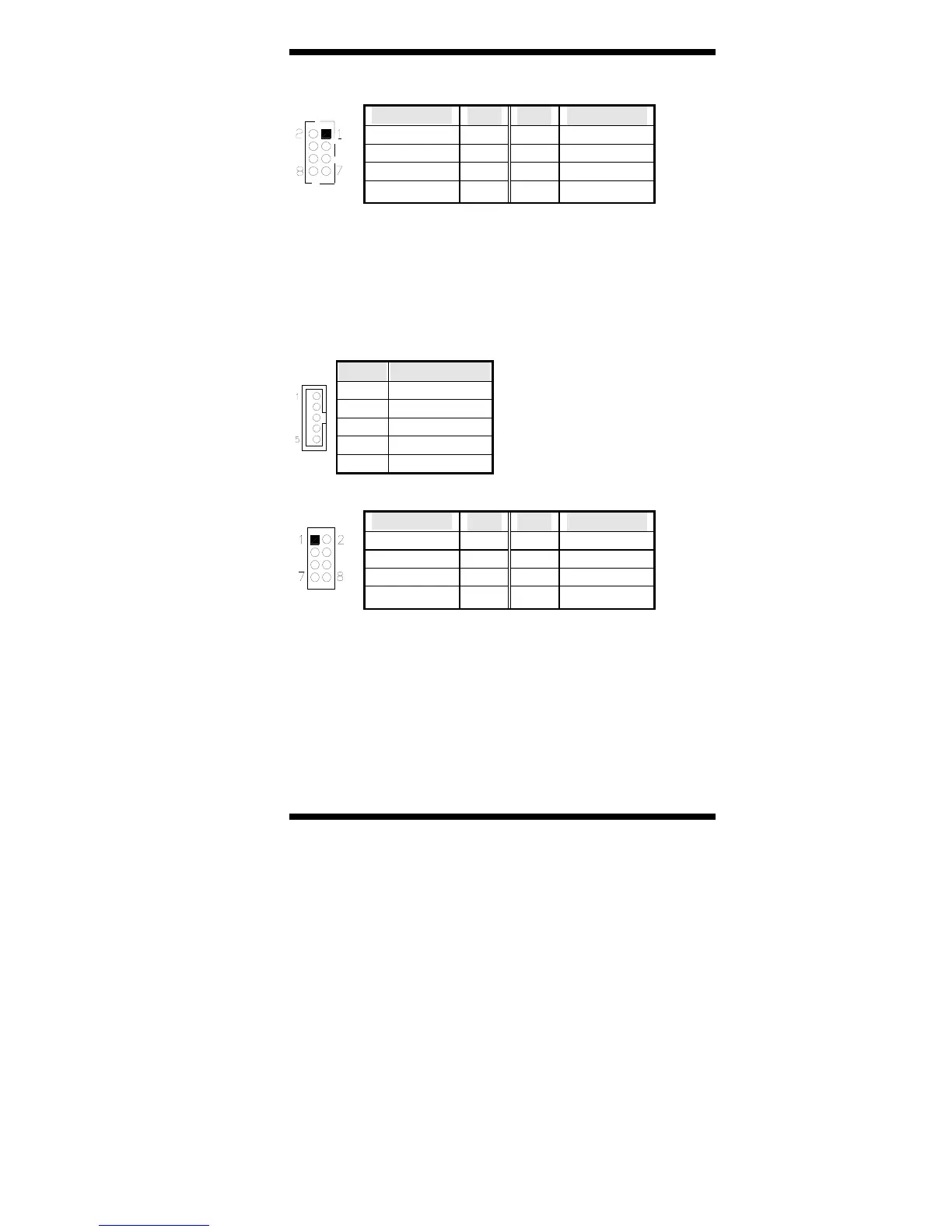

INSTALLATIONS
IB895 User’s Manual 15
J7: Keyboard & Mouse Connector (DF11 Connector)
Signal Name Pin # Pin # Signal Name
VCC 2 1 VCC
KBDA 4 3 MDA
KBCL 6 5 MCL
Ground 8 7 Ground
J8: DDR3 SO-DIMM Socket
J9: Mini PCIE Connector(Support mSATA)
J9 also supports mSATA. However, when J9 is used for mSATA, then
CN3 SATA port cannot be used. Only one of them can be used at one
time to support SATA.
J11: Smart Battery Interface Connector
Pin # Signal Name
1 RST
2 EXTSMI
3 Ground
4 DATA
5 CLK
J12, J13: USB3/4/5/6 Connector
Signal Name Pin # Pin # Signal Name
Vcc 1 2 Ground
D- 3 4 D+
D+ 5 6 D-
Ground 7 8 Vcc
J14: MCU Flash Connector (factory use only)
