INSTALLATIONS
16
IB895 User’s Manual

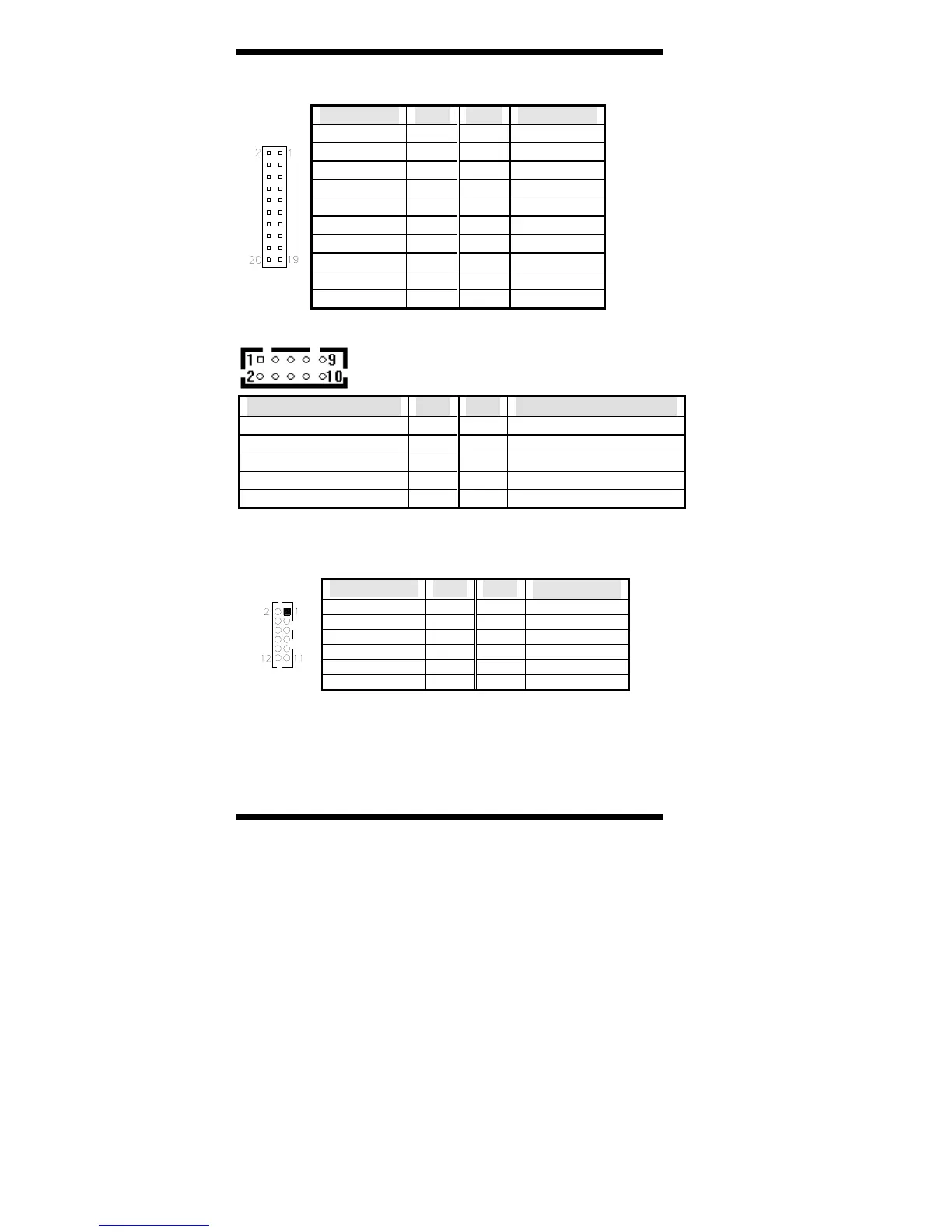

J15: COM3, COM4 Serial Port (DF11 Connector)
Signal Name Pin # Pin # Signal Name
DSR3 2 1 DCD3
RTS3 4 3 RXD3
CTS3 6 5 TXD3
RI3 8 7 DTR3
NC 10 9 Ground
DSR4 12 11 DCD4
RTS4 14 13 RXD4
CTS4 16 15 TXD4
RI4 18 17 DTR4
NC 20 19 Ground
J16: COM2/RS232 Serial Port
Signal Name Pin # Pin # Signal Name
DCD, Data carrier detect 1 2 RXD, Receive data
TXD, Transmit data 3 4 DTR, Data terminal ready
GND, ground 5 6 DSR, Data set ready
RTS, Request to send 7 8 CTS, Clear to send
RI, Ring indicator 9 10 Not Used
J17: Mini PCIE Connector
J18: Audio Connector (DF11 Connector)
Signal Name Pin # Pin # Signal Name
LINEOUT_R 2 1 LINEOUT_L
Ground 4 3 JD_FRONT
LINEIN_R 6 5 LINEIN_L
Ground 8 7 JD_LINEIN
MIC-R 10 9 MIC_L
Ground 12 11 JD_MIC1
