3.2.- WASSERANSCHLUSS
WICHTIGER HINWEIS: Das Gerät ist in Übereinstimmung mit den örtlich bzw.
landes- oder bundesweit geltenden Vorschriften zu installieren.
Die Maschine verfügt über einen Wasseranschluss mit 3/8”-Gasgewinde. Der Anschluss ist mit einem Absperrhahn
zum Ö nen bzw. Absperren der Wasserzufuhr (Option) ausgestattet. Auch Schläuche werden mitgeliefert. Für die
ordnungsgemäße Installation ist die Maschine mit Hilfe eines der genannten Schläuche (o.ä.) am Wasserhahn der
Wasserleitung anzuschließen.
3.3.- STROMANSCHLUSS
WICHTIGER HINWEIS: Das Gerät ist fest am Stromnetz anzuschließen.
Die Maschine ist je nach Ausführung mit Heizwiderständen und anderen elektrischen Bauteilen für 110 V bzw.
220 V – 240 V ausgestattet. Zwischen bauseitigem Stromnetz und Maschine ist ein geeigneter Schalter zu
installieren. Die maximale Leistungsaufnahme ist am Typenschild angegeben.
Das Erdungskabel ist an einen geeigneten Erder anzuschließen.
WICHTIGER HINWEIS: Die Maschinen dürfen je nach Ausführung nur an 110 V
bzw. 220 V - 240V angeschlossen werden.

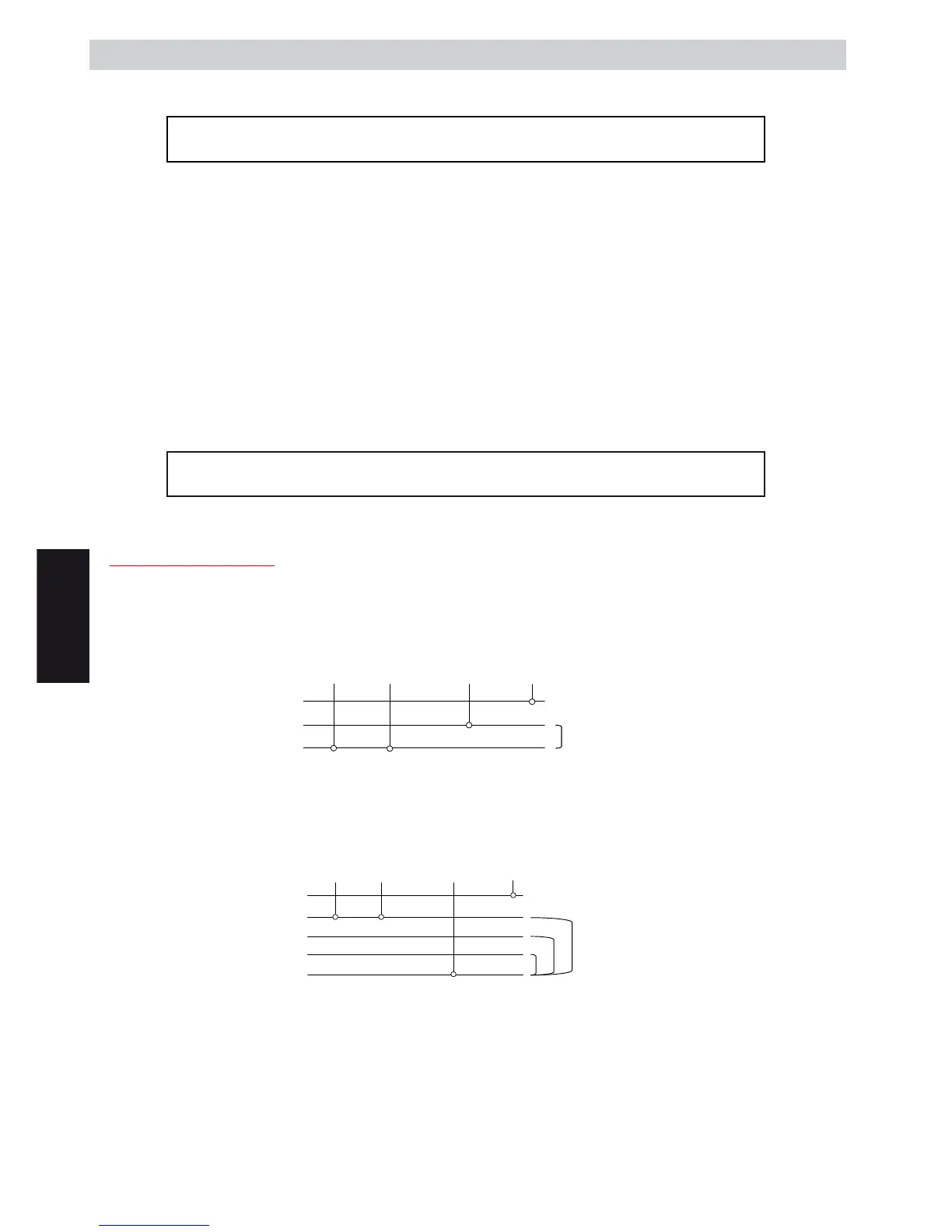

3.3.1. EG-Maschinen
Maschinen mit 4 Leitern
EINPHASIGES 220-240 V-NETZ MIT NEUTRALLEITER (MASCHINEN MIT 1-2-3 BRÜHGRUPPEN)
Die Maschine kann an einphasige 220-240V-Stromnetze angeschlossen werden. In diesem Fall ist der schwarze
Leiter mit dem braunen Leiter zu verbinden und danach an die Phase des Stromnetzes anzuschließen. Der blaue
bzw. graue Leiter ist an den Neutralleiter anzuschließen. Der grün-gelbe Leiter ist an den Erder anzuschließen.
Schwarz Braun Blau oder Grau Grün/Gelb
--///
Neutralleiter
Phase (S)
EINPHASIGES 400 V-NETZ MIT NEUTRALLEITER (MASCHINEN MIT 1-2-3 BRÜHGRUPPEN)
Die Maschine kann an dreiphasige 400V-Stromnetze mit Neutralleiter angeschlossen werden. In diesem Fall ist der
schwarze Leiter an eine der drei Phasen, der braune Leiter an die gleiche Phase und der blaue oder graue Leiter an
den Neutralleiter anzuschließen. Der grün-gelbe Leiter ist an den Erder anzuschließen.
Schwarz Braun Blau oder Grau Grün/Gelb
--///
Phase (R)
Phase (S)
Phase (T)
Neutralleiter
