Page 96 MANUEL D’INSTALLATION ET DE FONCTIONNEMENT
FRANÇAIS

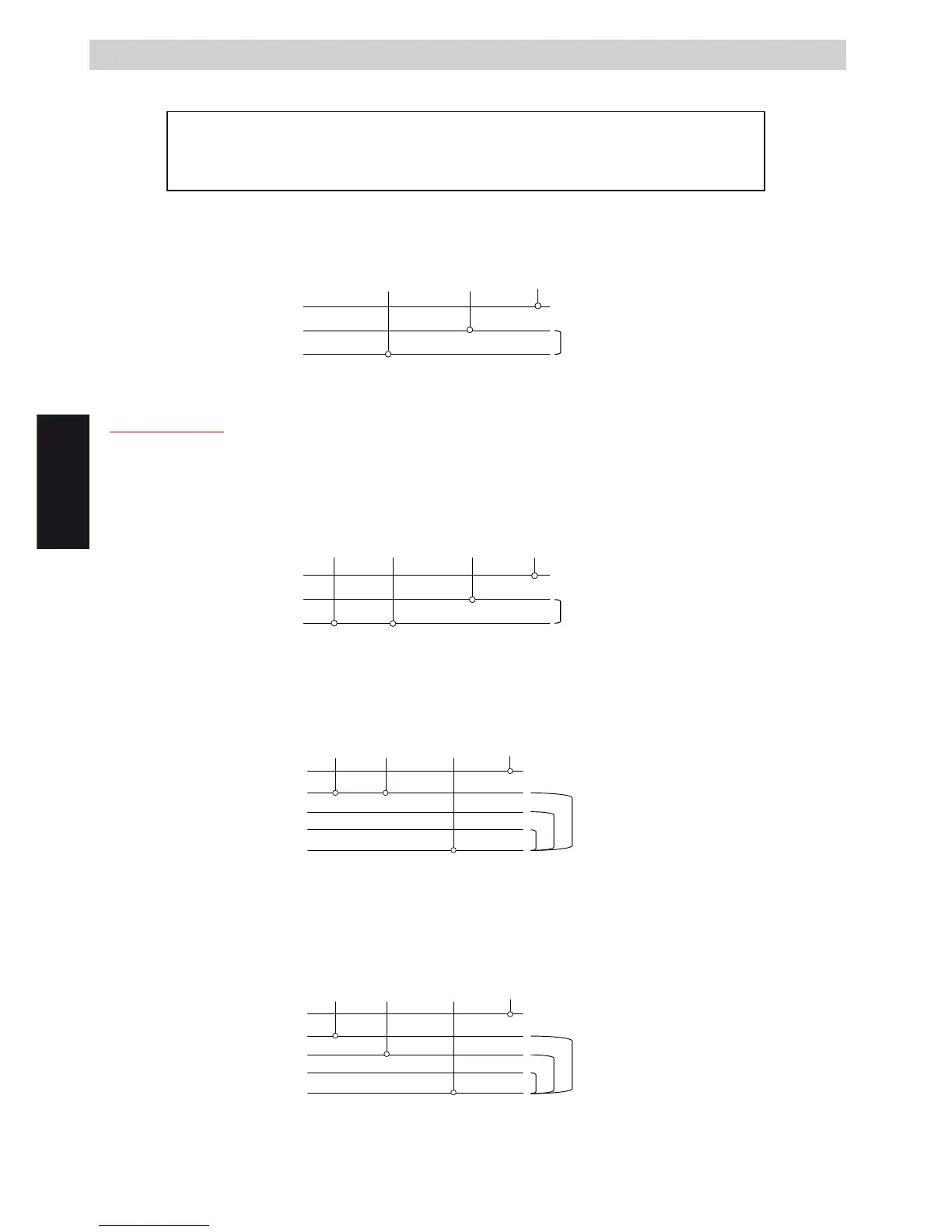

110 V UNE PHASE AVEC NEUTRE (MACHINES 1-2 GROUPES)
IMPORTANT : Les machines fabriquées pour être connectées à des tensions
électriques de 110 V, sont fabriquées sur des éléments électriques spécifi ques
pour cette tension. Ils ne pourront donc être installés qu’à une tension de 110V,
comme indiqué sur le schéma électrique spécifi que pour ces tensions.
La machine peut être connectée à des alimentations d’une seule phase de 110 V. Dans ce cas le conducteur Marron
doit être connecté à la phase et le conducteur Bleu ou Gris à la phase neutre. Le conducteur Vert/Jaune doit être
connecté à la terre.
Marron Bleu ou Gris Vert/Jaune
--///
Neutre
Phase (R)
3.3.2. Machines ETL
Machines à 4 fi ls
220 V-240 V UNE PHASE AVEC NEUTRE (MACHINES 1-2-3 GROUPES)
La machine peut être branchée à des alimentations à une seule phase de 220 V-240 V. Dans ce cas, le conducteur
Noir doit être relié au conducteur Rouge puis connecté à la phase de l’installation fi xe. Le conducteur Blanc/Noir
doit être connecté au neutre. Le conducteur Vert doit être connecté à la terre.
Noir Rouge Blanc/Noir Vert
--///
Neutre
Phase (S)
400 V UNE PHASE AVEC NEUTRE (MACHINES 1-2-3 GROUPES)
La machine peut être branchée aux alimentations de trois phases et un neutre de 400 V. Dans ce cas, le conducteur
Noir doit être connecté à une des trois phases, le conducteur Rouge à la même et le conducteur Blanc/Noir à la
phase neutre. Le conducteur Vert doit être connecté à la terre.
Noir Rouge Blanc/Noir Vert
--///
Phase (R)
Phase (S)
Phase (T)
Neutre
400 V DEUX PHASES AVEC NEUTRE (MACHINES 1-2-3 GROUPES)
La machine peut être branchée aux alimentations de trois phases et un neutre de 400 V. Dans ce cas, le conducteur
Noir doit être connecté à une des trois phases, le conducteur Rouge à une phase di érente et le conducteur Blanc/
Noir à la phase neutre. Le conducteur Vert doit être connecté à la terre.
Noir Rouge Blanc/Noir Vert
--///
Phase (R)
Phase (S)
Phase (T)
Neutre
110V
220-240V
220-240V
220-240V
