IBERITAL
страница 158 РУКОВОДСТВО ПО УСТАНОВКЕ, ИСПОЛЬЗОВАНИЮ И ОБСЛУЖИВАНИЮ
РУССКИЙ

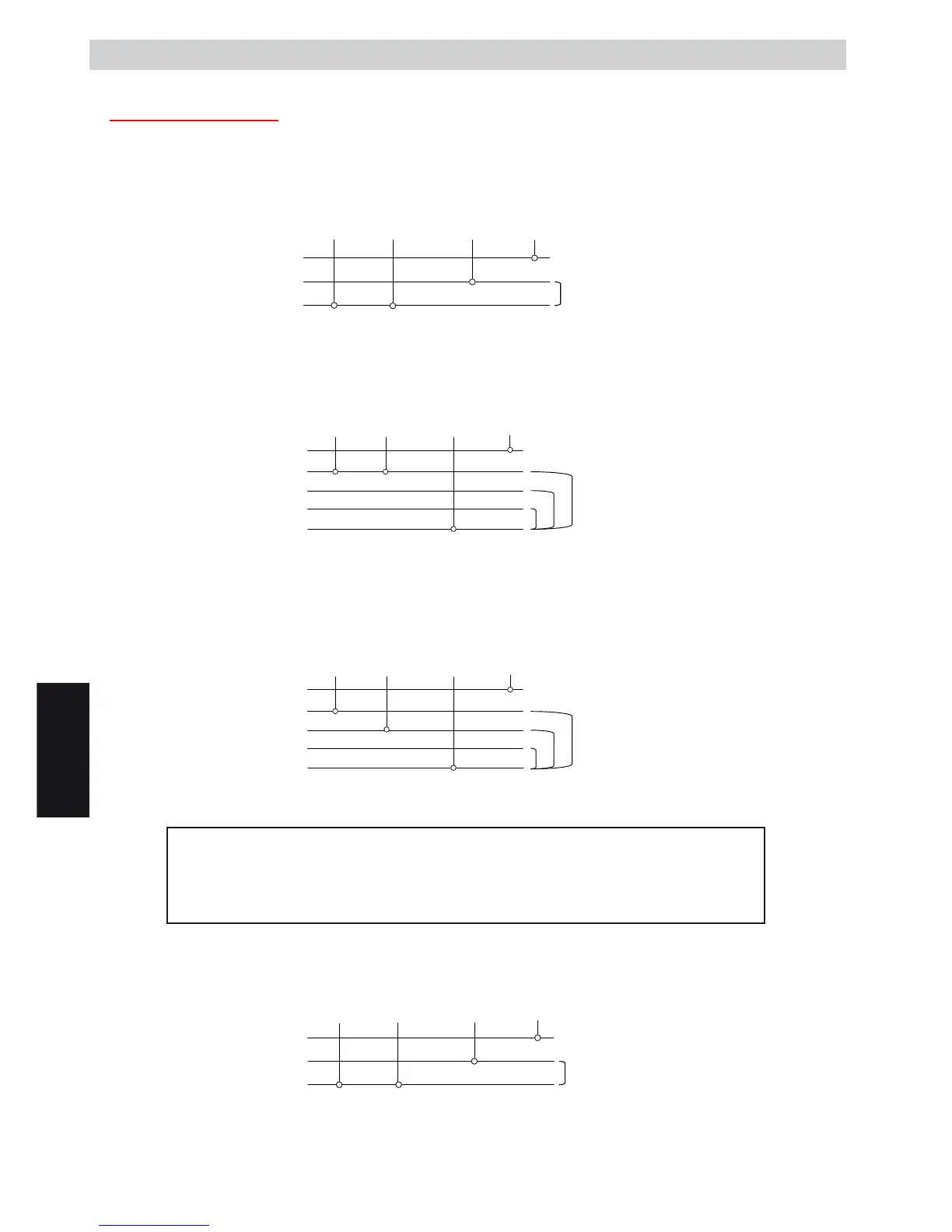

3.3.2. Сертификация ETL
Аппараты на 4 провода
220 В–240 В ОДНА ФАЗА С НЕЙТРАЛЬЮ (КОФЕМАШИНЫ 1-2-3 ГРУППЫ)
Оборудование можно подключить к одной фазе сети на 220–240 В. В этом случае черный провод
необходимо соединить с красным, а затем к фазе электропроводки. Бело-черный провод подсоединяется
к нейтрали. Желто-зеленый провод подсоединяется к заземлению.
Красный Красный Бело-черный Желто-зеленый
--///
Нейтраль
Фаза (S)
400 В ОДНА ФАЗА С НЕЙТРАЛЬЮ (КОФЕМАШИНЫ 1-2-3 ГРУППЫ)
Оборудование может быть подключено трехфазно с нейтралью на 400 В. В этом случае черный и красный
провода подключаются к одной из трех фаз, а бело-черный — к нейтрали. Желто-зеленый провод
подсоединяется к заземлению.
Черный Красный Бело-черный Желто-зеленый
--///
Фаза (R)
Фаза (S)
Фаза (T)
Нейтраль
400 В ДВЕ ФАЗЫ С НЕЙТРАЛЬЮ (КОФЕМАШИНЫ 1-2-3 ГРУППЫ)
Оборудование может быть подключено трехфазно с нейтралью на 400 В. В этом случае черный и
красный провода подключаются к к разным фазам, а бело-черный — к нейтрали. Желто-зеленый провод
подсоединяется к заземлению.
Черный Красный Бело-черный Желто-зеленый
--///
Фаза (R)
Фаза (S)
Фаза (T)
Нейтраль
110 В ОДНА ФАЗА С НЕЙТРАЛЬЮ (КОФЕМАШИНЫ С 1–2 ГРУППАМИ)
ПРИМЕЧАНИЕ: Оборудование, произведенное для подключения к сети
напряжением 110 В, имеет специальные электрические элементы для
данного напряжения. Поэтому оно может быть подключено только
к сети напряжением 110 В, как указано на электросхеме для этих
устройств.
Оборудование можно подключить к электропитанию с одной фазой 110 В. В этом случае черный и
коричневый провод подключаются к
фазе электросети, а бело-черный — к нейтрали. Желто-зеленый
провод подсоединяется к заземлению.
Черный Красный Бело-черный Желто-зеленый
--///
Нейтраль
Фаза (R)
