IBERITAL
INSTALLATIONS- UND BETRIEBSHANDBUCH Seite 129
DEUTSCH
Maschinen mit 3 Leitern

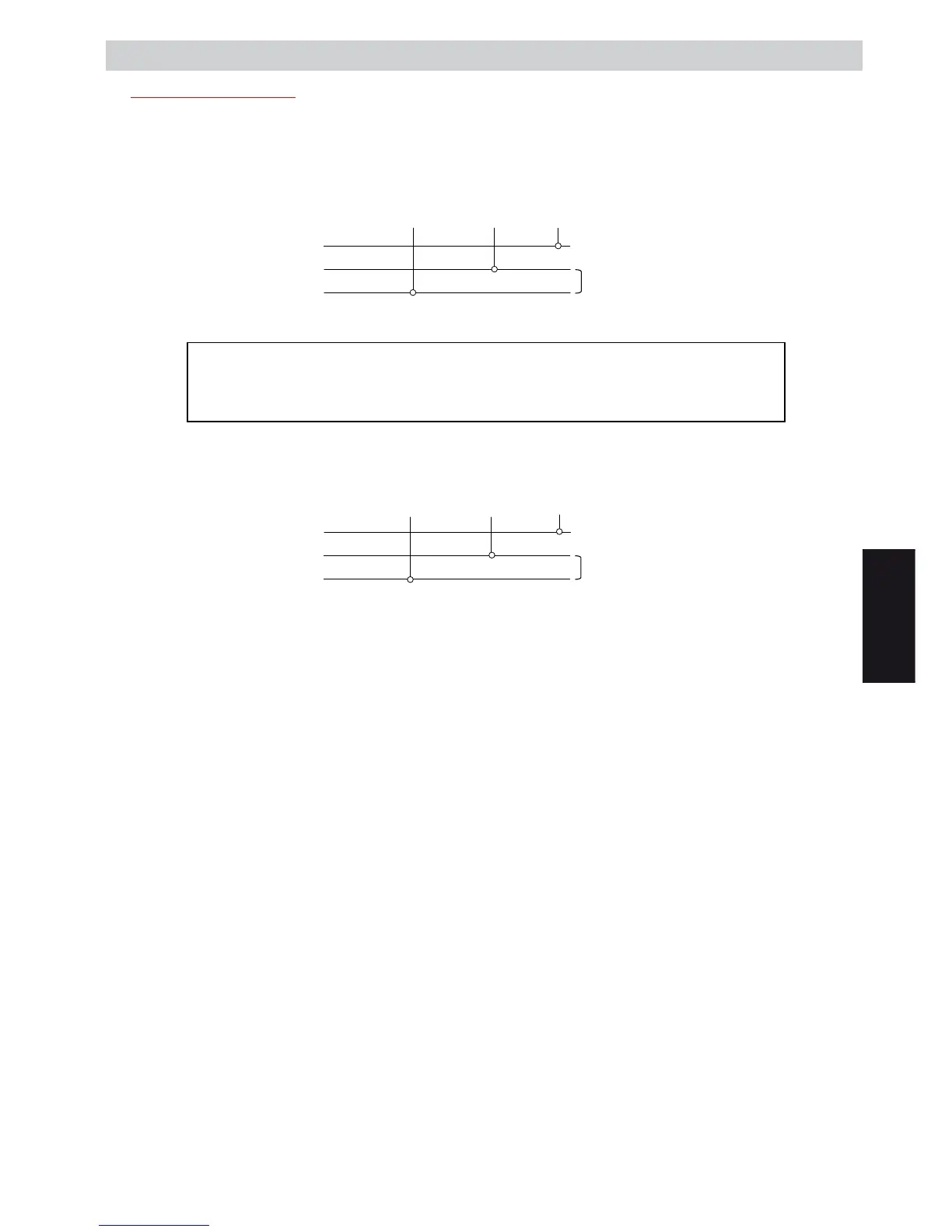

EINPHASIGES 220-240 V-NETZ MIT NEUTRALLEITER (MASCHINEN MIT 1-2-3 BRÜHGRUPPEN)
Die Maschine kann an einphasige 220-240V-Stromnetze angeschlossen werden. In diesem Fall ist der schwarze
Leiter an die Phase des bauseitigen Stromnetzes anzuschließen. Der schwarz-weiße Leiter ist an den Neutralleiter
anzuschließen. Der grüne Leiter ist an den Erder anzuschließen.
Schwarz Schwarz-Weiß Grün
--///
Neutralleiter
Phase (R)
EINPHASIGES 100V-NETZ MIT NEUTRALLEITER (MASCHINEN MIT 1-2 BRÜHGRUPPEN)
WICHTIGER HINWEIS: Bei Maschinen, die für den Anschluss an 110V-Stromnetze
erzeugt werden, kommen spezielle elektrische Bauteile für diese Spannung zum
Einsatz. Daher dürfen Sie nur an 110 V Spannung und gemäß dem spezifi schen
Schaltbild für diese Spannungsversorgung angeschlossen werden.
Die Maschine kann an einphasige 110V-Stromnetze angeschlossen werden. In diesem Fall ist der schwarze Leiter
an die Phase und der schwarz-weiße Leiter an den Neutralleiter anzuschließen. Der grüne Leiter ist an den Erder
anzuschließen.
Schwarz Schwarz-Weiß Grün
--///
Neutralleiter
Phase (R)
3.4.- BRÜHGRUPPE
a) Dichtung: Erleichtert die Passung des Siebträgers in der Brühgruppe.
b) Brühdusche: Hier kommt das Wasser mit dem Ka ee in Kontakt.
c) Ablassvorrichtung
d) Magnetventil: Gibt den Weg des Wassers zur Brühgruppe frei, wenn eine Taste am
Tastenblock gedrückt wird.
Die Brühgruppe ist ein gestanzter Messingblock, in dem sich die Brühkammer befi ndet. Wenn eine Taste am
Tastenblock gedrückt wird, schaltet sich die Pumpe ein und das Magnetventil ö net.
3.5.- KESSEL
a) Grupo erogador.
b) Inyector.
c) Intercambiador de calor.
Der Kessel ist aus Kupfer gefertigt und wird von einem Wärmetauscher durchzogen, der an die Stromversorgungseinheit
angeschlossen ist.
Während eines Zyklus wird kaltes Wasser durch die Düse in den Ka eekessel gepumpt. Dadurch wird das Wasser im
Inneren des Ka eekessels in Richtung Brühgruppe verdrängt. Im Bereitschaftsmodus ist ständig Wasser zwischen
der Brühgruppe und dem Ka eekessel in Umlauf, sodass die optimale Temperatur für die Zubereitung von Ka ee
aufrechterhalten wird.
Die Temperatur der Heizwiderstände im Inneren der Kessel wird mittels Thermostaten begrenzt. Wenn die Temperatur
der Heizwiderstände die an den Thermostaten eingestellte Obergrenze überschreitet, wird die Stromversorgung
unterbrochen. Zum Wiedereinschalten der Heizwiderstände ist der Reset-Knopf über dem Thermostat zu drücken.
