IBERITAL
РУКОВОДСТВО ПО УСТАНОВКЕ, ИСПОЛЬЗОВАНИЮ И ОБСЛУЖИВАНИЮ страница 159
РУССКИЙ

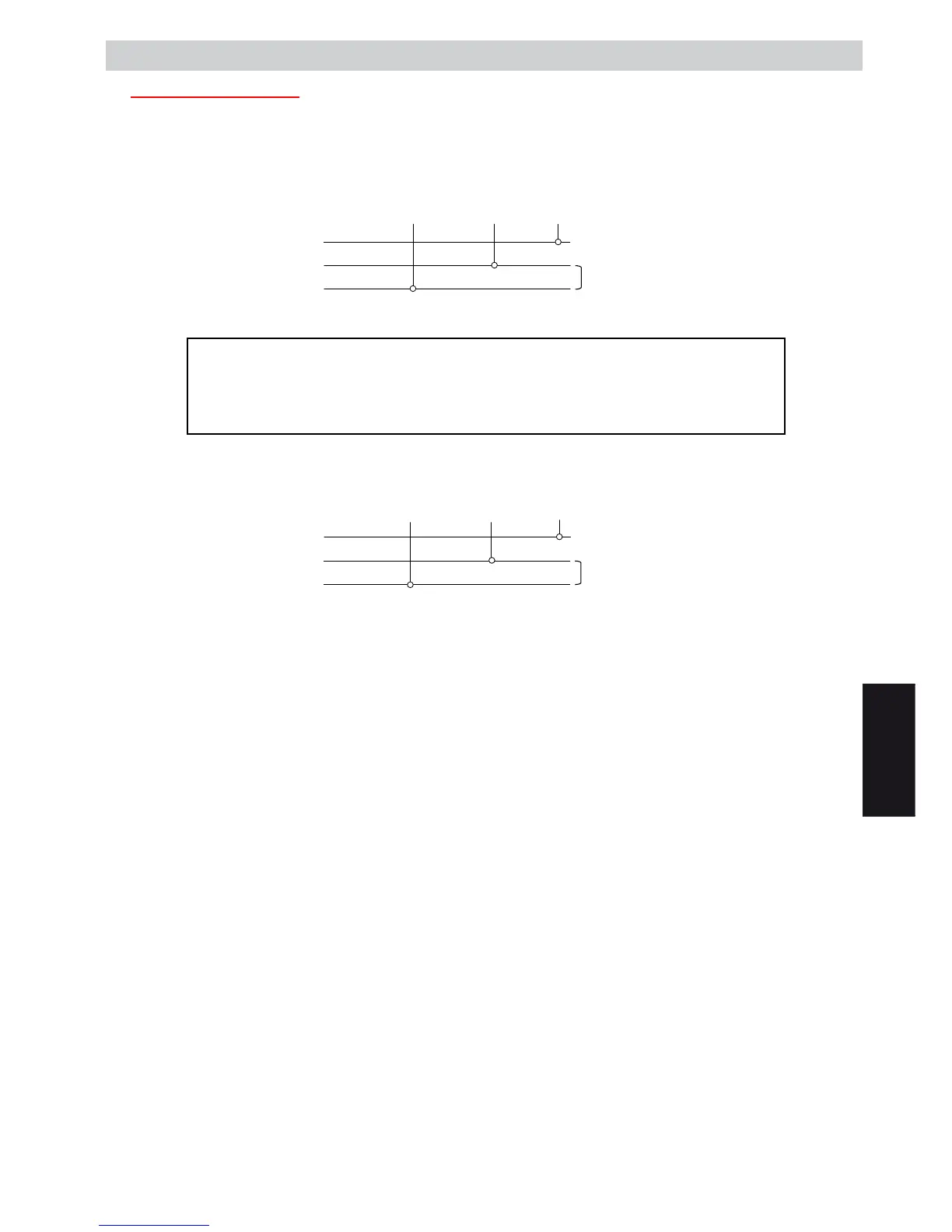

Аппараты на 3 провода
220 В–240 В ОДНА ФАЗА С НЕЙТРАЛЬЮ. (КОФЕМАШИНЫ 1-2-3 ГРУППЫ)
Оборудование можно подключить к одной фазе сети на 220–240 В. В этом случае черный провод
необходимо подсоединить к фазе электросети. Бело-черный провод подсоединяется к нейтрали. Желто-
зеленый провод подсоединяется к заземлению.
Черный Бело-черный Желто-зеленый
--///
Нейтраль
Фаза (R)
110 В ОДНА ФАЗА С НЕЙТРАЛЬЮ (КОФЕМАШИНЫ С 1–2 ГРУППАМИ)
ПРИМЕЧАНИЕ: Оборудование, произведенное для подключения к сети
напряжением 110 В, имеет специальные электрические элементы для
данного напряжения. Поэтому оно может быть подключено только
к сети напряжением 110 В, как указано на электросхеме для этих
устройств.
Оборудование можно подключить к электропитанию с одной фазой 110 В. В этом случае черный провод
подключается к одной фазе
, а бело-черный — к нейтрали. Желто-зеленый провод подсоединяется к
заземлению.
Черный Бело-черный Желто-зеленый
--///
Нейтраль
Фаза (R)
3.4.- ГРУППА ПРОЛИВА
a) Уплотнительная прокладка: обеспечивает правильное положение портафильтра в
группе.
b) Cеточка: здесь вода вступает в контакт с кофе.
c) Сливное устройство
d) Соленоидный клапан: открывает подачу воды в группу при нажатии кнопки на
кнопочной панели.
Группа пролива отлита из латуни и в ней размещается камера смачивания. При нажатии любой кнопки на
кнопочной панели, приходит в действие насос и соленоидный клапан.
3.5.- БОЙЛЕР
a) Группа пролива.
b) Форсунка.
c) Теплообменный стакан.
Бойлер изготовлен из меди, через него проходит теплообменный стакан, и подключен к источнику подачи
воды.
В течение цикла холодная вода поступает в бойлер для кофе через форсунку. Далее вода через бойлер
для кофе подается до групп пролива. Когда кофемашина находится в режиме ожидания, вода
постоянно
циркулирует между группой пролива и бойлером для кофе, поддерживая в них оптимальную для
приготовления кофе температуру.
Температура ТЭНов в бойлерах контролируется термостатом. В случае превышения максимально
разрешенной температуры, кофемашина отключает подачу электроэнергии. Чтобы опять подключить
ТЭНы, необходимо перезагрузить термостат нажатием кнопки на термостате.
