Iberital EXPRESSION TWO User Manual

IBERITAL
Seite 128 INSTALLATIONS- UND BETRIEBSHANDBUCH
DEUTSCH

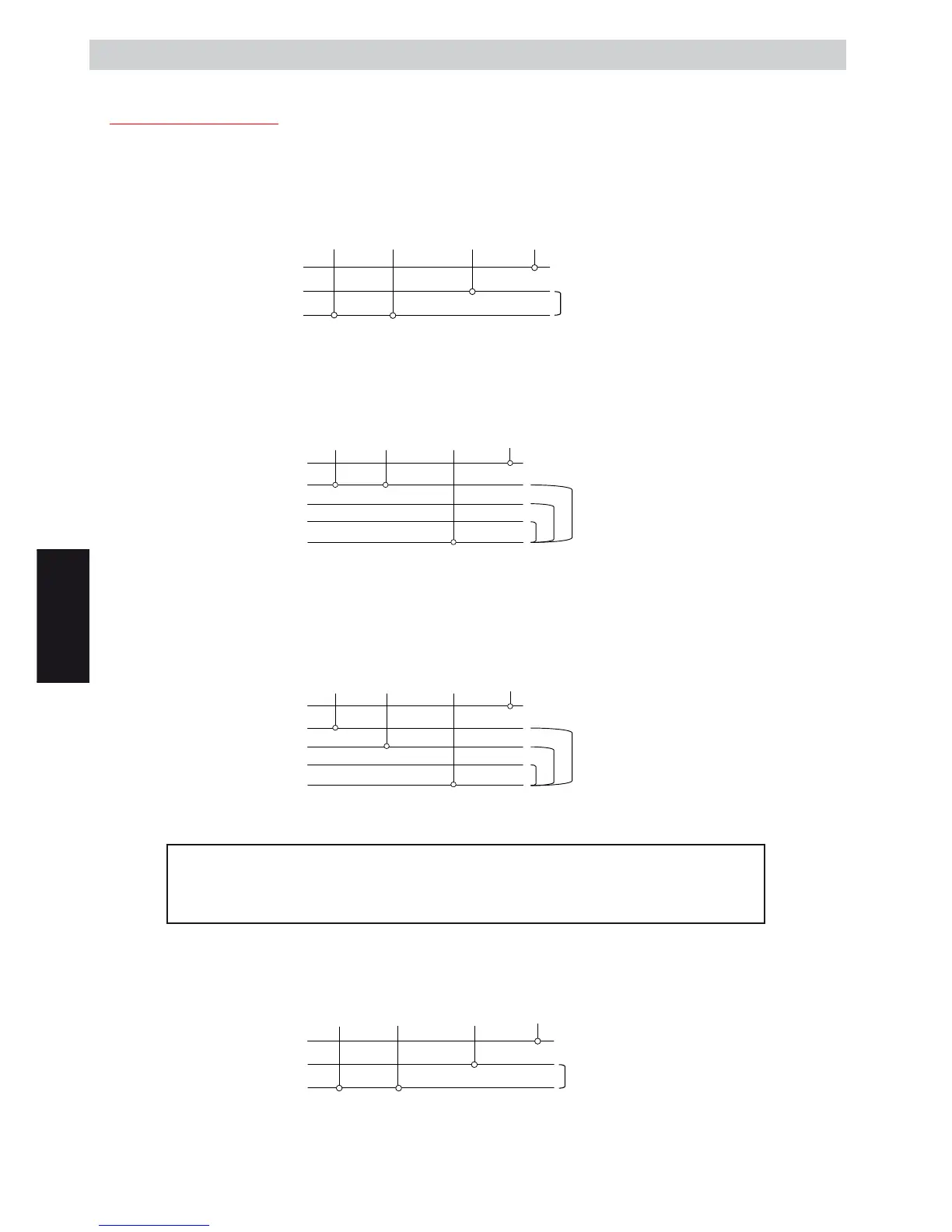

3.3.2. ETL-Maschinen
Maschinen mit 4 Leitern
EINPHASIGES 220-240 V-NETZ MIT NEUTRALLEITER (MASCHINEN MIT 1-2-3 BRÜHGRUPPEN)
Die Maschine kann an einphasige 220-240V-Stromnetze angeschlossen werden. In diesem Fall ist der schwarze
Leiter mit dem roten Leiter zu verbinden und danach an die Phase des bauseitigen Stromnetzes anzuschließen.
Der schwarz-weiße Leiter ist an den Neutralleiter anzuschließen. Der grüne Leiter ist an den Erder anzuschließen.
Schwarz Rot Schwarz-Weiß Grün
--///
Neutralleiter
Phase (S)
EINPHASIGES 400 V-NETZ MIT NEUTRALLEITER (MASCHINEN MIT 1-2-3 BRÜHGRUPPEN)
Die Maschine kann an dreiphasige 400V-Stromnetze mit Neutralleiter angeschlossen werden. In diesem Fall ist der
schwarze Leiter an eine der drei Phasen, der rote Leiter an die gleiche Phase und der schwarz-weiße Leiter an den
Neutralleiter anzuschließen. Der grüne Leiter ist an den Erder anzuschließen.
Schwarz Rot Schwarz-Weiß Grün
--///
Phase (R)
Phase (S)
Phase (T)
Neutralleiter
ZWEIPHASIGES 400V-NETZ MIT NEUTRALLEITER (MASCHINEN MIT 1-2-3 BRÜHGRUPPEN)
Die Maschine kann an dreiphasige 400V-Stromnetze mit Neutralleiter angeschlossen werden. In diesem Fall ist der
schwarze Leiter an eine der drei Phasen, der rote Leiter an eine andere Phase und der schwarz-weiße Leiter an den
Neutralleiter anzuschließen. Der grüne Leiter ist an den Erder anzuschließen.
Schwarz Rot Schwarz-Weiß Grün
--///
Phase (R)
Phase (S)
Phase (T)
Neutralleiter
EINPHASIGES 100V-NETZ MIT NEUTRALLEITER (MASCHINEN MIT 1-2 BRÜHGRUPPEN)
WICHTIGER HINWEIS: Bei Maschinen, die für den Anschluss an 110V-Stromnetze
erzeugt werden, kommen spezielle elektrische Bauteile für diese Spannung zum
Einsatz. Daher dürfen Sie nur an 110 V Spannung und gemäß dem spezifi schen
Schaltbild für diese Spannungsversorgung angeschlossen werden.
Die Maschine kann an einphasige 110V-Stromnetze angeschlossen werden. In diesem Fall ist der schwarze Leiter
an die Phase des bauseitigen Stromnetzes, der rote Leiter an die gleiche Phase wie der schwarze Leiter und der
schwarz-weiße Leiter an den Neutralleiter anzuschließen. Der grüne Leiter ist an den Erder anzuschließen.
Schwarz Rot chwarz-Weiß Grün
--///
Neutralleiter
Phase (R)
220-240V
220-240V
220-240V
110V
