IBERITAL
MANUEL D’INSTALLATION ET DE FONCTIONNEMENT Page 97
FRANÇAIS

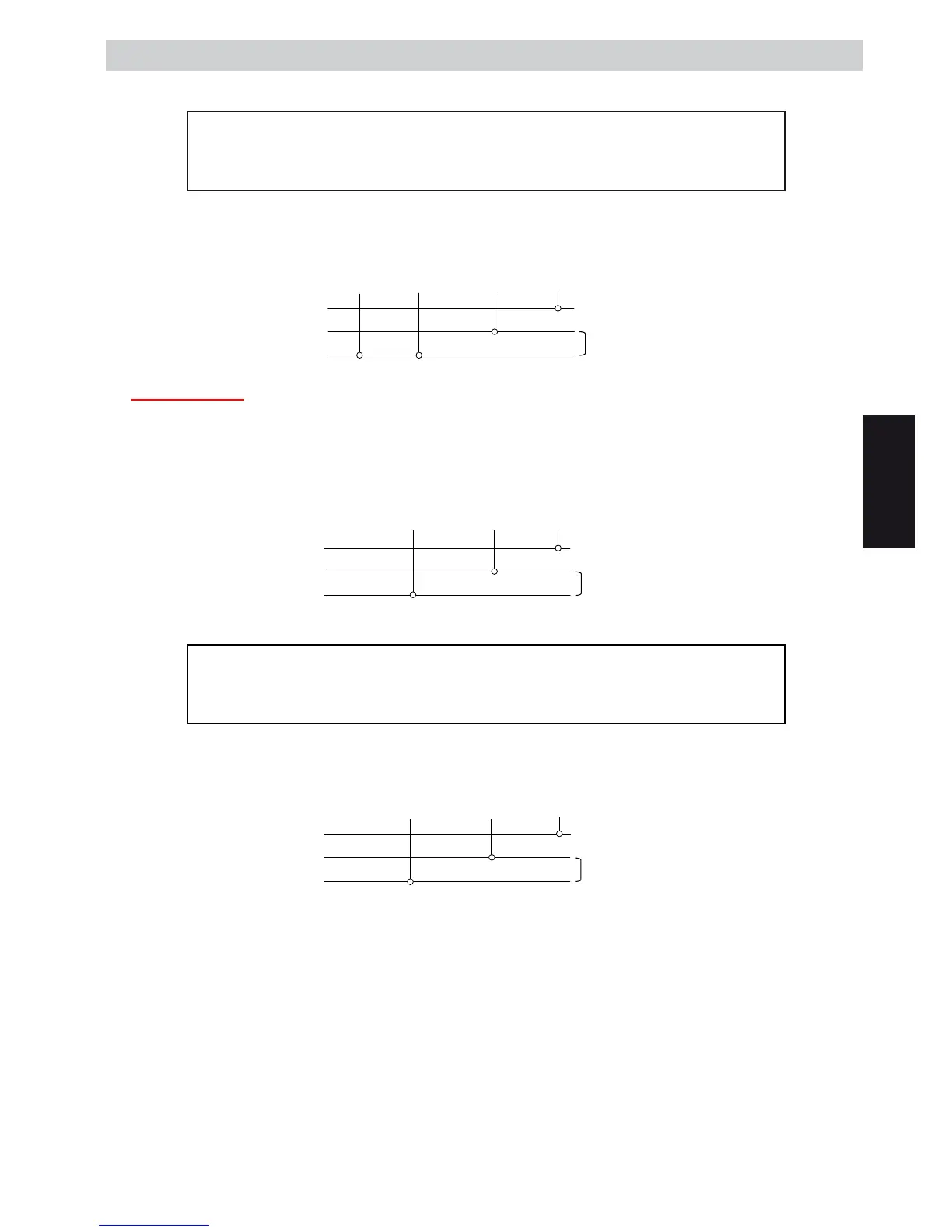

110 V UNE PHASE AVEC NEUTRE (MACHINES 1-2 GROUPES)
IMPORTANT : Les machines fabriquées pour être connectées à des tensions
électriques de 110 V, sont fabriquées sur des éléments électriques spécifi ques
pour cette tension. Ils ne pourront donc être installés qu’à une tension de 110 V,
comme indiqué sur le schéma électrique spécifi que pour ces tensions.
La machine peut être connectée à des alimentations d’une seule phase de 110 V. Dans ce cas, le conducteur Noir
doit être connecté à la phase de l’installation fi xe, le conducteur Rouge doit être connecté à la même phase que
le conducteur Noir et le conducteur Blanc/Noir à la phase neutre. Le conducteur Vert doit être connecté à la terre.
Noir Rouge Blanc/Noir Vert
--///
Neutre
Phase (R)
Machines à 3 fi ls
220 V 240 V UNE PHASE AVEC NEUTRE (MACHINES 1-2-3 GROUPES)
La machine peut être branchée à des alimentations à une seule phase de 220 V-240 V. Dans ce cas, le conducteur
Noir doit être connecté à la phase de l’installation fi xe. Le conducteur Blanc/Noir doit être connecté à la phase
neutre. Le conducteur Vert doit être connecté à la terre.
Noir Blanc/Noir Vert
--///
Neutre
Phase (R)
110 V UNE PHASE AVEC NEUTRE (MACHINES 1-2 GROUPES)
IMPORTANT : Les machines fabriquées pour être connectées à des tensions
électriques de 110 V, sont fabriquées sur des éléments électriques spécifi ques
pour cette tension. Ils ne pourront donc être installés qu’à une tension de 110 V,
comme indiqué sur le schéma électrique spécifi que pour ces tensions.
La machine peut être connectée à des alimentations d’une seule phase de 110 V. Dans ce cas, le conducteur Noir
doit être connecté à la phase et le conducteur Blanc/Noir à la phase neutre. Le conducteur Vert doit être connecté
à la terre.
Noir Blanc/Noir Vert
--///
Neutre
Phase (R)
3.4.- GROUPE DISTRIBUTEUR
a) Joint : facilite l’ajustement du porte-fi ltre au groupe.
b) Douche : c’est par là que l’eau est en contact avec le café.
c) Dispositif de drainage.
d) Soupape solénoïde : laisse passer l’eau vers le groupe lorsqu’on appuie un des boutons de
la rangée de boutons.
Le groupe distributeur est un bloc en fonte de laiton dans lequel se trouve la chambre d’infusion. Lorsqu’on appuie
sur n’importe quel bouton de la rangée de boutons, la pompe est actionnée et la soupape solénoïde est activée.
