MANUEL D’INSTALLATION ET DE FONCTIONNEMENT Page 95
FRANÇAIS

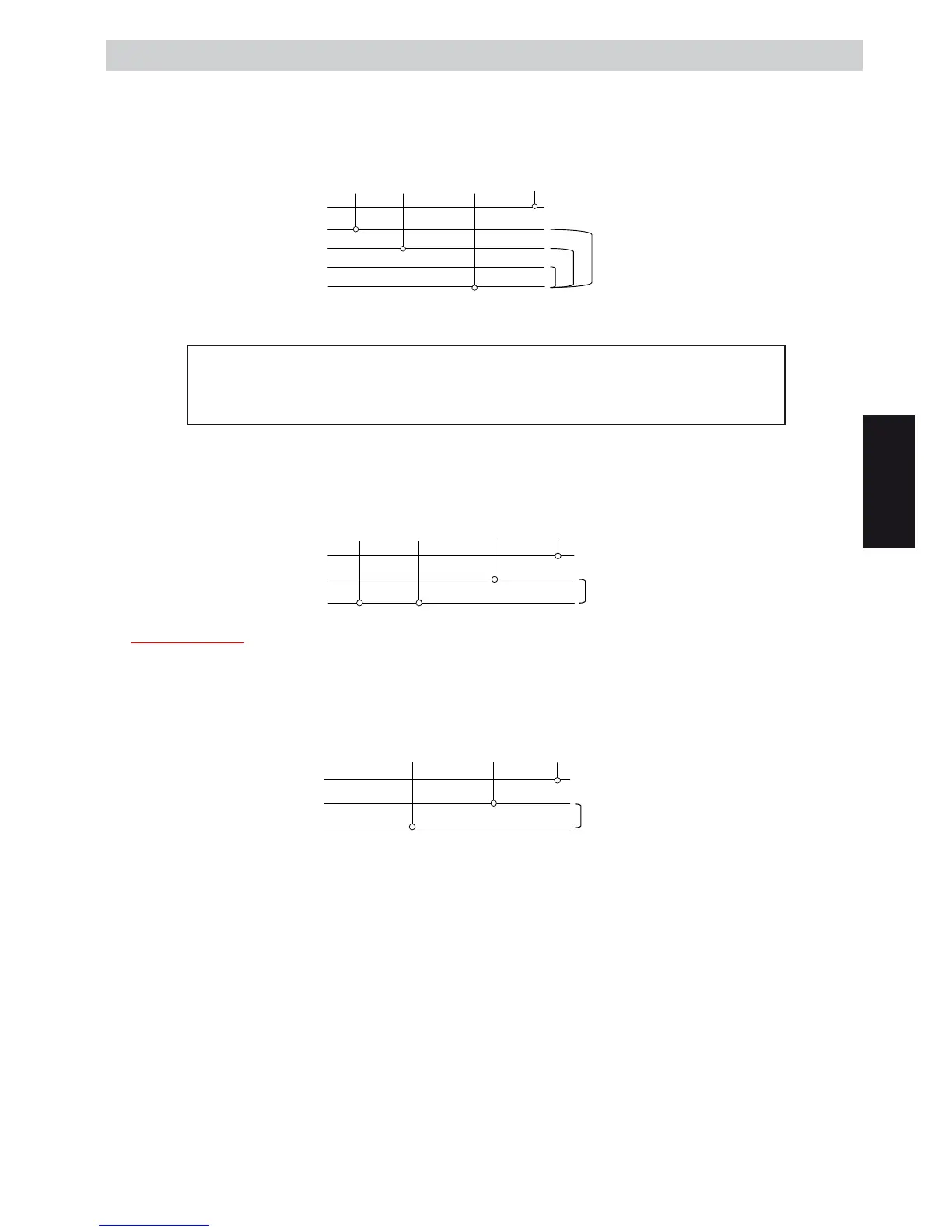

400 V DEUX PHASES AVEC NEUTRE (MACHINES 1-2-3 GROUPES)
La machine peut être branchée aux alimentations de trois phases et un neutre de 400 V. Dans ce cas, le conducteur
Noir doit être connecté à une des trois phases, le conducteur Marron à une phase di érente et le conducteur Bleu
ou Gris à la phase neutre. Le conducteur vert/jaune doit être connecté à la terre.
Noir Marron Bleu ou Gris Vert/Jaune
--///
Phase (R)
Phase (S)
Phase (T)
Neutre
110 V UNE PHASE AVEC NEUTRE (MACHINES 1-2 GROUPES)
IMPORTANT : Les machines fabriquées pour être connectées à des tensions
électriques de 110 V, sont fabriquées sur des éléments électriques spécifi ques
pour cette tension. Ils ne pourront donc être installés qu’à une tension de 110 V,
comme indiqué sur le schéma électrique spécifi que pour ces tensions.
La machine peut être connectée à des alimentations d’une seule phase de 110 V. Dans ce cas, le conducteur Noir
doit être connecté à la phase de l’installation fi xe, le conducteur Marron doit être connecté à la même phase que
le conducteur Noir et le conducteur Bleu ou Gris à la phase neutre. Le conducteur Vert/Jaune doit être connecté à
la terre.
Noir Marron Bleu ou Gris Vert/Jaune
--///
Neutre
Phase (R)
Machines à 3 fi ls
220 V-240 V UNE PHASE AVEC NEUTRE (MACHINES 1-2-3 GROUPES)
La machine peut être branchée à des alimentations à une seule phase de 220 V-240 V. Dans ce cas le conducteur
Marron doit être connecté à la phase de l’installation fi xe. Le conducteur Bleu ou Gris doit être connecté à la phase
neutre. Le conducteur Vert/Jaune doit être connecté à la terre.
Marron Bleu ou Gris Vert/Jaune
--///
Neutre
Phase (R)
220-240V
