BEDIENUNGSANLEITUNG Luzon, Luzon Deepwww.igloo.pl
1
7
6
3
3
4
5

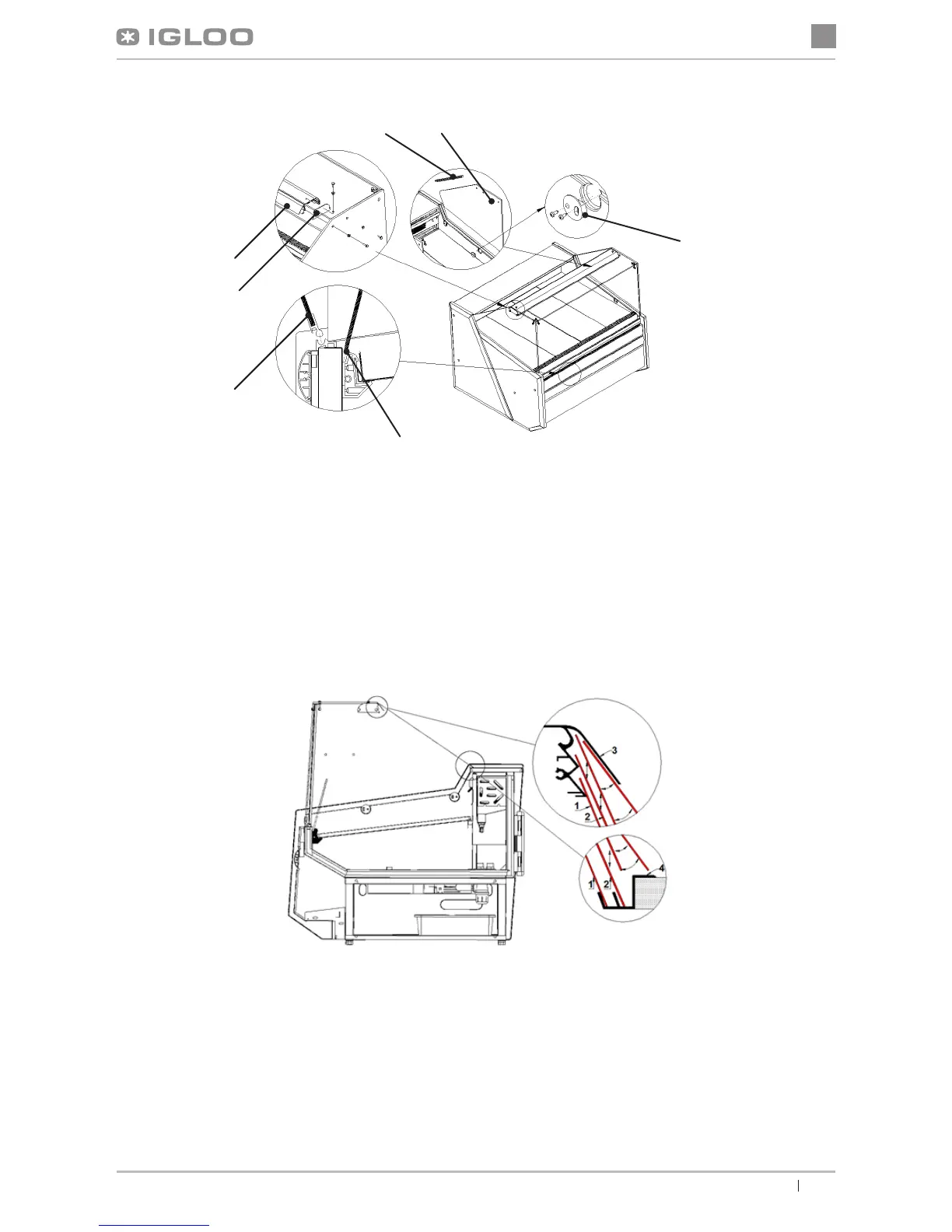

Abb. 4. Montage von Glaselementen und Alu-Leuchte
1 - Scheibenspannelement (für Glasseitenteil)
2 - Frontplattenverglasung
3 - Frontverglasung
4 - Blindplatte Alu-Leuchte
5 - Alu-Leuchte
6 - Abdeckung der Leitung der Leuchte.
7 - Glasseitenteil
Abb. 5. Montage / Demontage der Nachtabdeckungen
1 - Untere Nachtabdeckung (kürzer) - montiert als Nummer 1
2 - Obere Nachtabdeckung (länger) - montiert als Nummer 2
3 - „Feder” der Alu-Leuchte (verdeckt und schützt die Nachtabdeckungen vor dem Herausfallen)
4 – Führungsschiene für Nachtabdeckungen (Alu-Prol)
