Igloo LUZON DEEP - Rys. 6 Pojemnik Na Skropliny (Wersja Bez Wyparki); Rys. 7 Przelew (Wersja Z Wyparką); Rys. 8 Panel Sterowania Urządzeniem

6
pl
Instrukcja obsługi Luzon, Luzon Deep www.igloo.pl

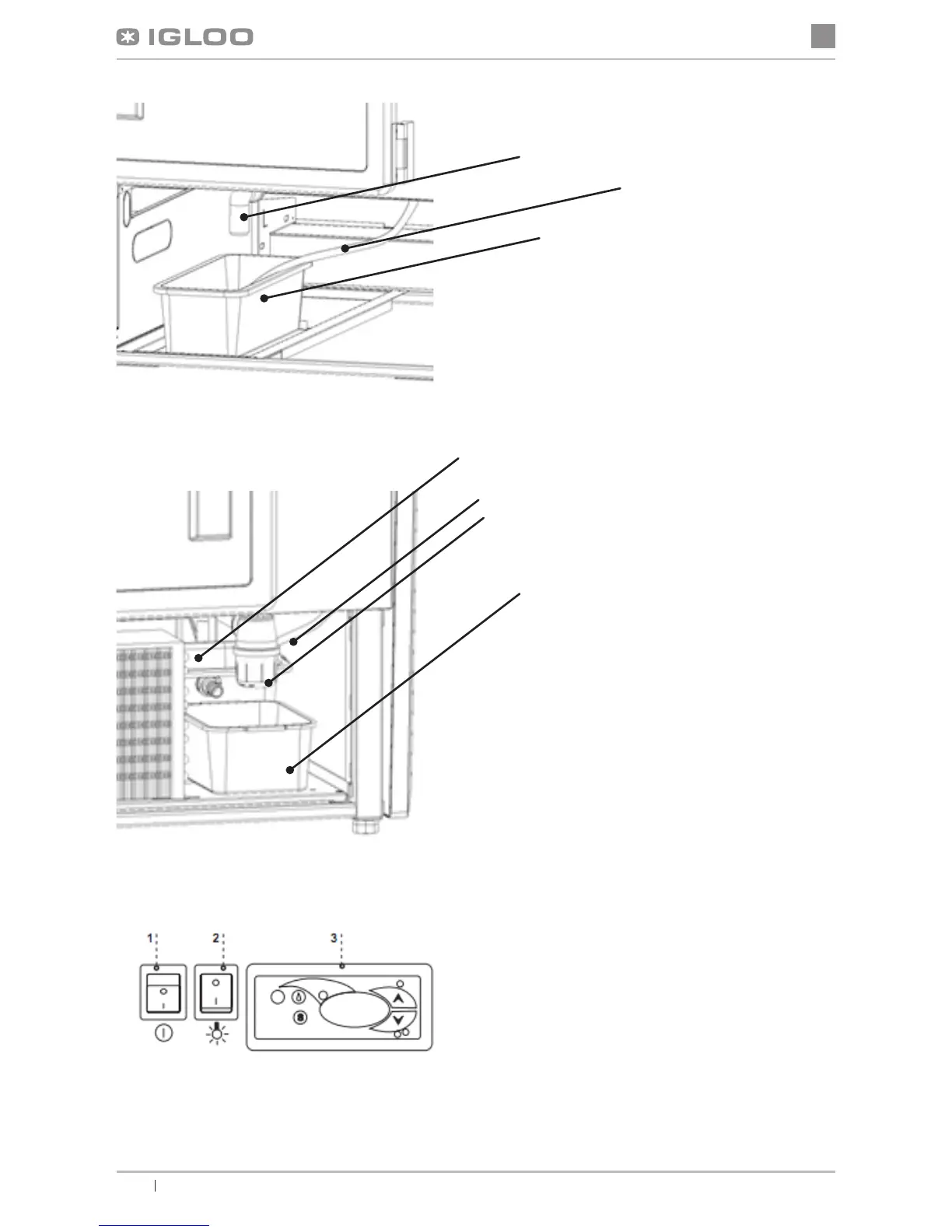

Rys.8. Panel sterowania
1. Wyłącznik główny (załącza/wyłącza agregat
urządzenia)
2. Wyłącznik oświetlenia
3. Panel termostatu (szczegóły obsługi w Roz-
dziale nr 7 str.12 i 13)
Rys. 6. Pojemnik na skropliny (wersja bez wyparki)
1. Spust wody z korpusu urządzenia (zasyfonowa-
ny) – dotyczy urządzeń zarówno z wyparką jak
i bez wyparki
2. Wąż spustu wody z rynienki (odpływ kondensa-
tu z odszraniania parownika)
3. Pojemnik na skropliny (należy opróżniać kon-
densat!!!)
Rys. 7. Przelew (wersja z wyparką)
1. Spust wody z korpusu urządzenia (zasyfonowa-
ny) – dotyczy urządzeń zarówno z wyparką jak
i bez wyparki
2. Wąż spustu wody z rynienki (odpływ kondensa-
tu z odszraniania parownika)
3. Przelew (należy opróżniać kondensat w przy-
padku, gdyby woda przelała się z pojemnika
wyparki!)
4. Wyparka
