Uruchomienie urządzenia, może nastąpić tylko po potwierdzeniu skuteczności ochrony przeciwporaże-
niowej wynikami z pomiarów, przeprowadzonymi zgodnie z obowiązującymi przepisami.

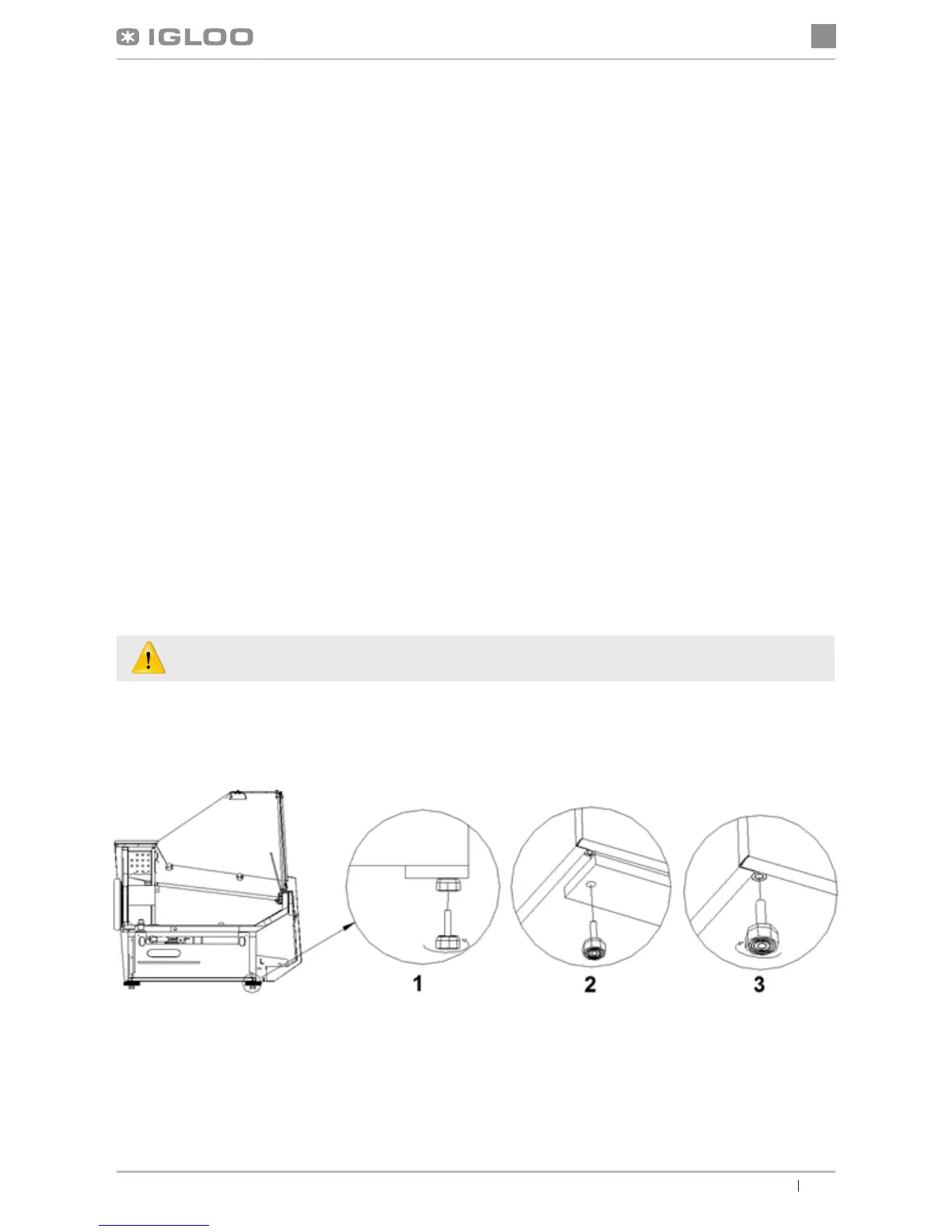

Rys. 2. Usuwanie podestu drewnianego
1 – Wykręcić nóżki z podestu
2 – Usunąć drewniany podest
3 – Wkręcić nóżki w nakrętki przyspawane do ramy
urządzenia
3. PRZYGOTOWANIE URZĄDZENIA DO EKSPLOATACJI
3.1. Wymagania dotyczące miejsca instalacji
• Sprawdź, czy przekrój przewodów zasilających jest odpowiedni dla poboru prądu instalowanego urządzenia
• Zabrania się podłączania urządzenia przez przewody przedłużające lub rozdzielacze
• Urządzenie należy podłączyć do oddzielnego, prawidłowo wykonanego obwodu elektrycznego z gniazdem wtyko-
wym z kołkiem ochronnym (w/g PBUE)
Rys.1. Budowa urządzenia
1 – Blat roboczy granitowy (stal nierdzewna)
2 – Lampa aluminiowa
3 – Półki ekspozycyjne (płaskie; dwustopniowe; trzystopniowe)
4 – Szyba frontowa
5 – Ekran frontowy
6 – Odbojnica frontowa
7 – Panel frontowy
8 – Podstawa urządzenia
9 – Komora przechowalnicza
10 – Rynienka (odpływ kondensatu z odszraniania parownika)
11 – Parownik
12 – Wanna na ryby (typ „FISH”)
13 – Parownik w urządzeniach Deep
14 – Agregat chłodniczy
15 – Zespół wentylatorów (Deep)
16 – Pojemniki GN (typ „GASTRO”)
17 – Tabliczka znamionowa
18 – Boki ABS
19 – Nóżki służące do wypoziomowania urządzenia
20 – Wiatrownica (po ściągnięciu dostęp do lamel skraplacza)
21 – Panel sterowania (regulator temperatury/wyłączniki)
22 – Drzwi do komory przechowalniczej
3.2. Podłączenie i uruchomienie
• Rozpakować urządzenie i usunąć drewniany podest znajdujący się na podstawie (nie dotyczy urządzeń jezdnych)
Rys. 2 (str. 3)
