1
7
6
3
3
4
5
ATTENZIONE: Nel caso in cui sul display del termostato (riguarda il termostato „Igloo”) al posto del
valore di temperatura vengono visualizzati soltanto due puntini nella sua parte inferiore, questo vuol
dire che il gruppo frigorifero non è stato avviato (funzione di raffreddamento disattivata). A questo pun-
to bisogna premere il pulsante „accensione/spegnimento della funzione di refrigerazione” posizionato
sul panello del termostato - vedi la Figura 14 (p. 19)!

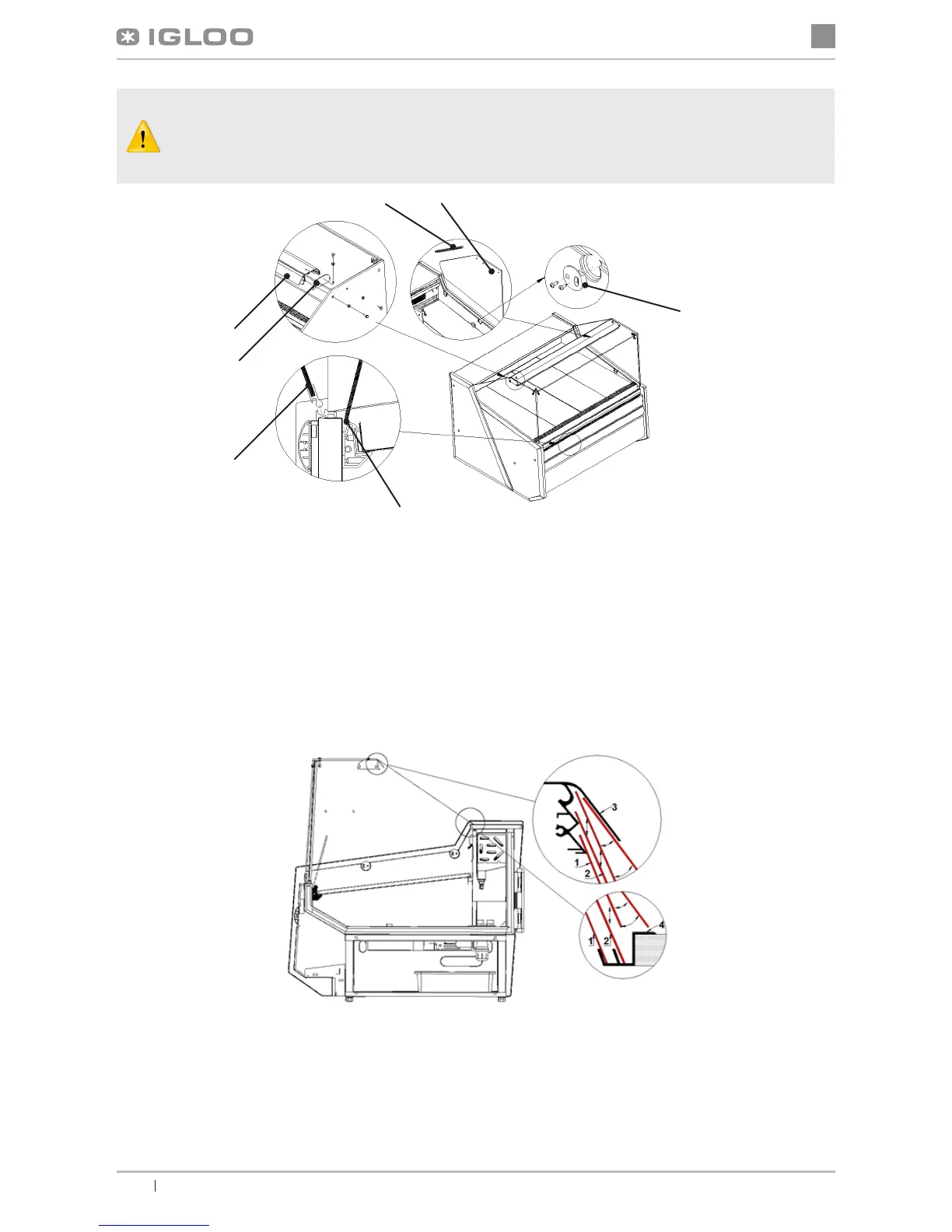

Figura 4. Montaggio degli elementi in vetro e della lampada in alluminio
1 - Morsetto del vetro (anco in vetro)
2 - Schermo anteriore in vetro
3 - Vetro frontale
4 - Tappo della lampada in alluminio
5 - Lampada in alluminio
6 - Protezione del conduttore della lampada
7 - Fianco in vetro
Figura 5. Montaggio/smontaggio delle coperture notturne
1 – Copertura notturna inferiore (più corta) – montata per prima
2 – Copertura notturna superiore (più lunga) – montata dopo la copertura inferiore
3 – Linguetta della lampada in alluminio (maschera le coperture notturne e impedisce che cadano)
4 – Guida delle coperture notturne (prolo in alluminio)
