Manuale d’uso Luzon, Luzon Deepwww.igloo.pl

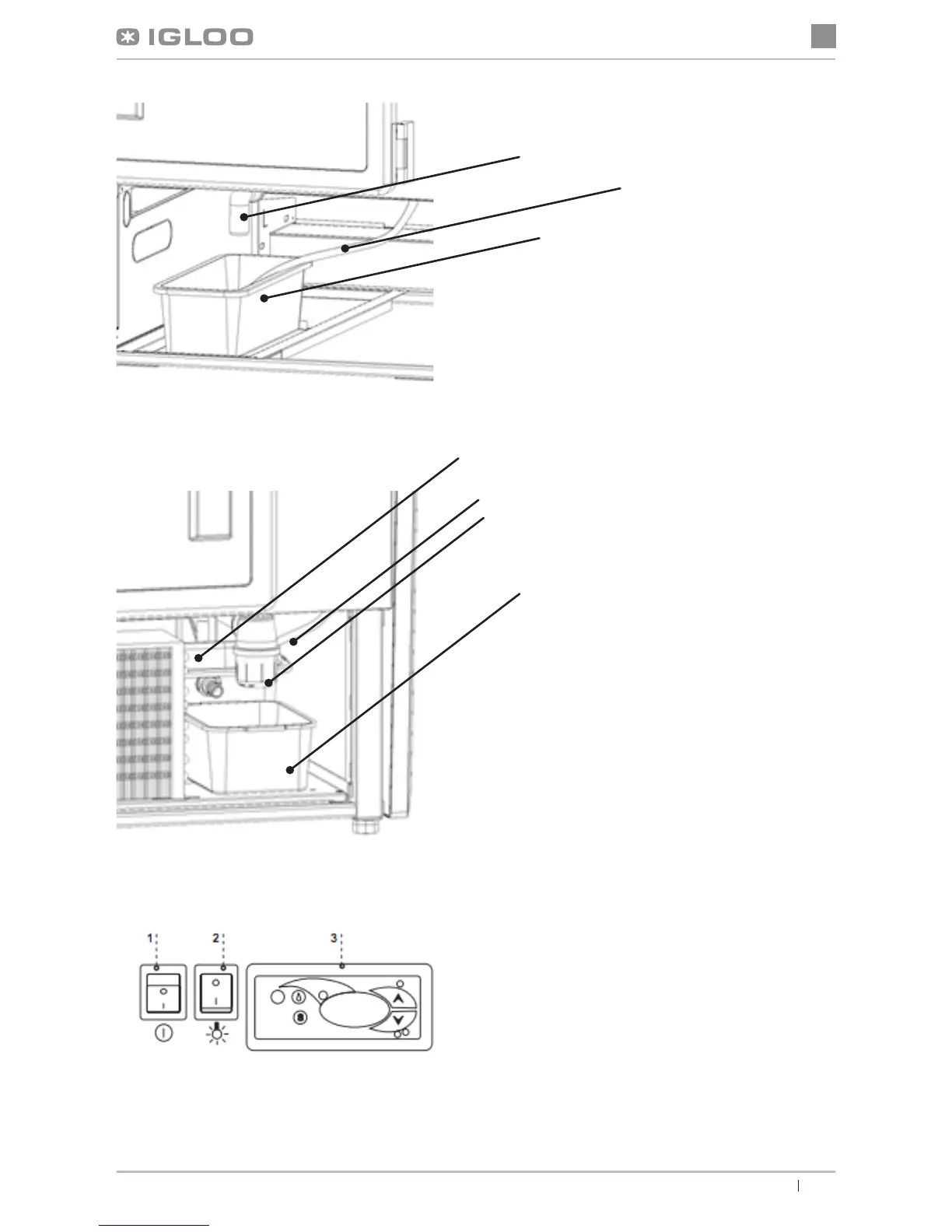

Figura 8 Pannello di comando
1. Interruttore principale (accensione/spegnimen-
to gruppo frigorifero del dispositivo)
2. Interruttore di illuminazione
3. Pannello del termostato (dettagli del funziona-
mento sono stati presentati nel Capitolo n. 7,
pp. 12 e 13)
Figura 6. Contenitore per l’acqua di condensa (ver-
sione senza concentratore)
1. Scarico d’acqua dal corpo del dispositivo (con si-
fone) - riguarda sia dispositivi con concentratore
che quelli senza concentratore)
2. Tubo di scarico d’acqua dalla vaschetta raccogli
condensa (deusso del condensato proveniente
dallo sbrinamento dell’evaporatore)
3. Contenitore per l’acqua di condensa (bisogna
svuotare il contenitore!)
Figura 7. Scarico di troppo pieno (versione con
concentratore)
1. Scarico d’acqua dal corpo del dispositivo (con si-
fone) - riguarda sia dispositivi con concentratore
che quelli senza concentratore
2. Tubo di scarico d’acqua dalla vaschetta raccogli
condensa (deusso del condensato proveniente
dallo sbrinamento dell’evaporatore)
3. Scarico di troppo pieno (nel caso in cui l’acqua
traboccasse dal contenitore del concentratore
occorre rimuovere il condensato!)
4. Concentratore
2
1
3
4
1
2
4
